プレハブ配管のページ

技術説明（断熱材付プレハブ加工管）

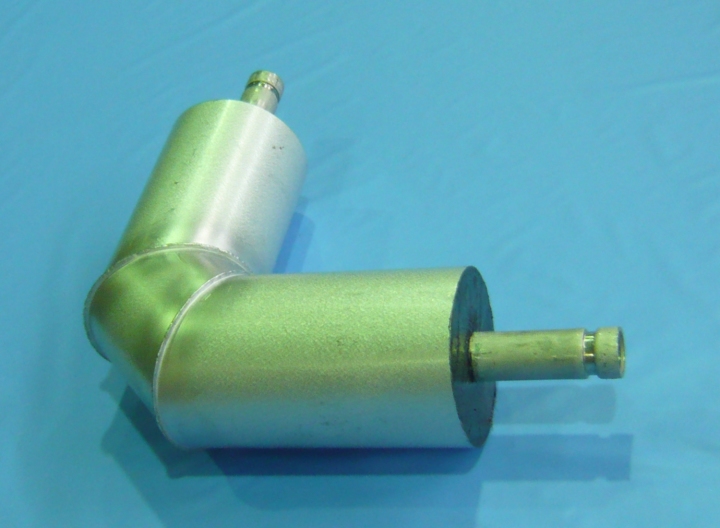

■50A/φ150スパイラルダクト（ガルバリウム鋼板）・リングタイプジョイント

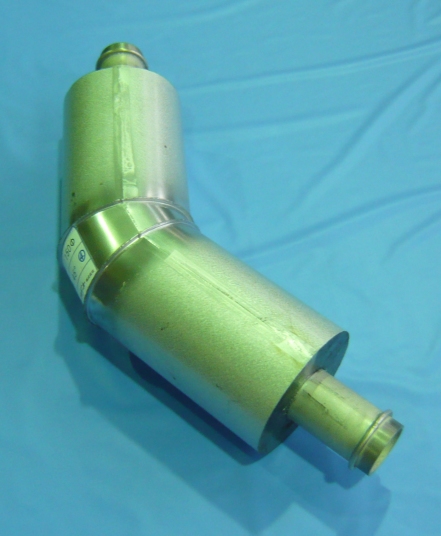

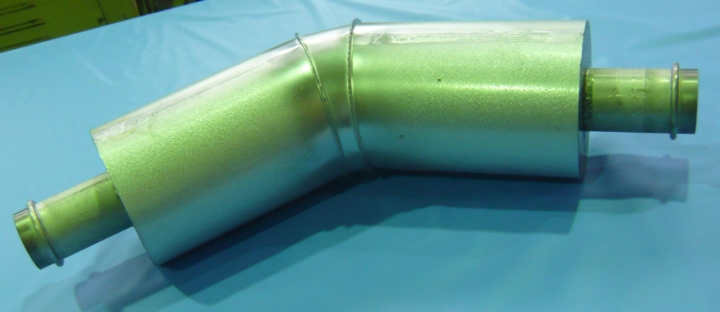

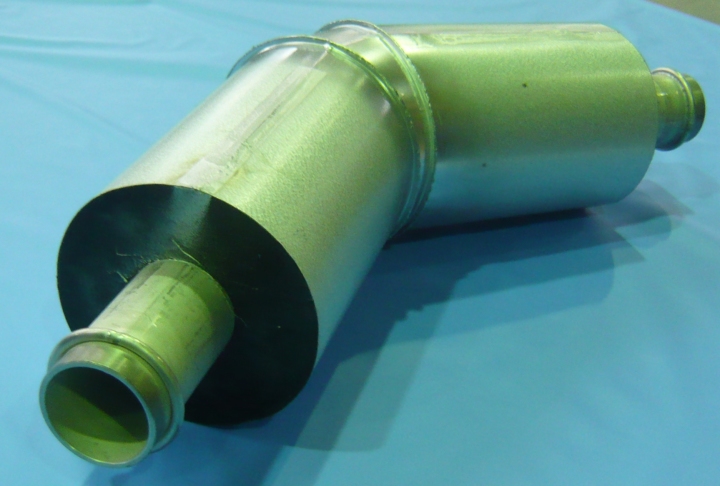

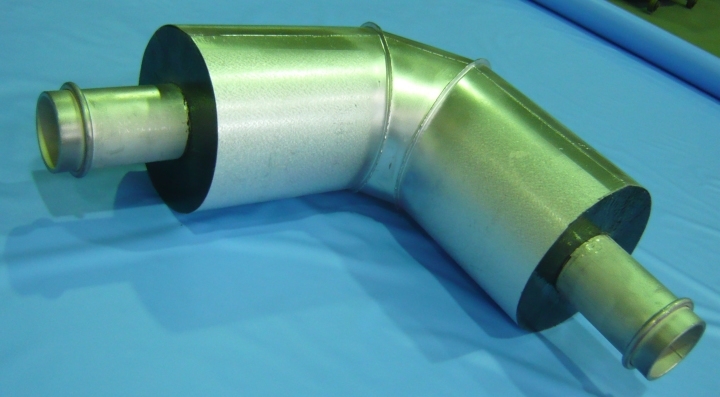

【45°エルボ】

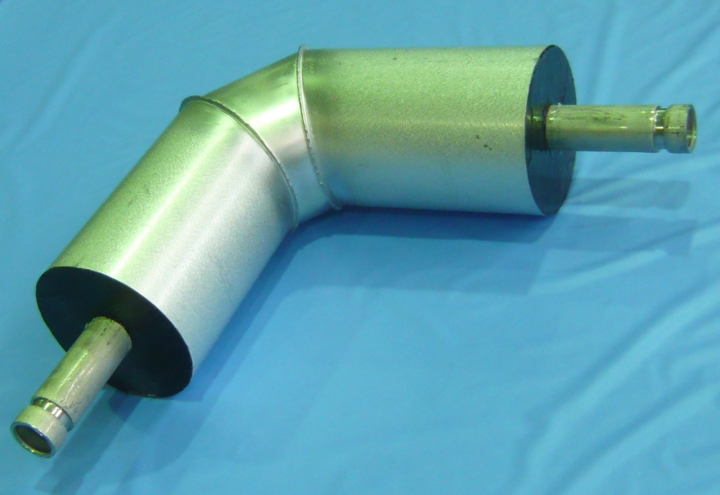

【90°エルボ】

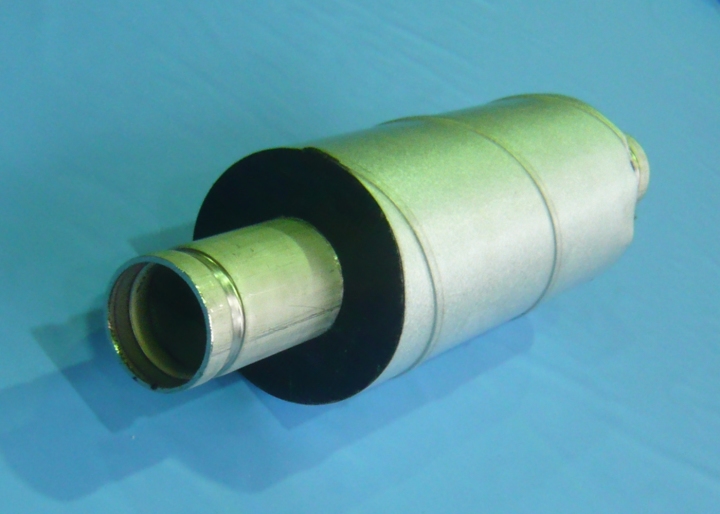

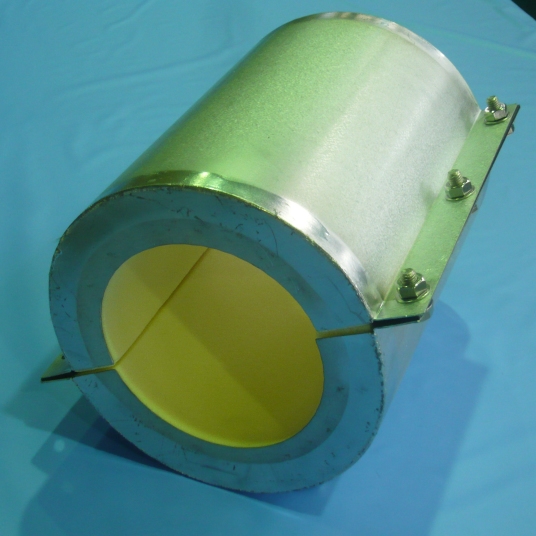

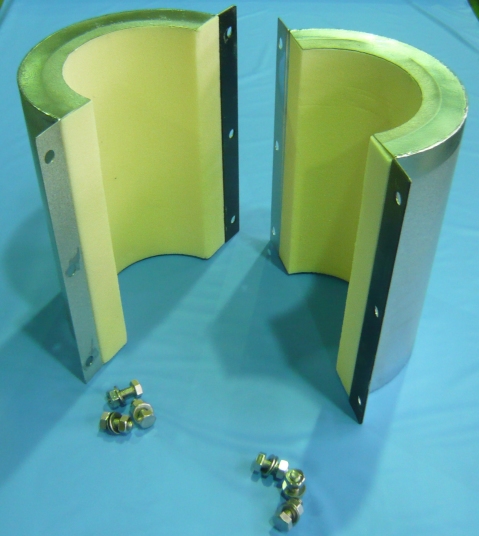

【接続部カバー】

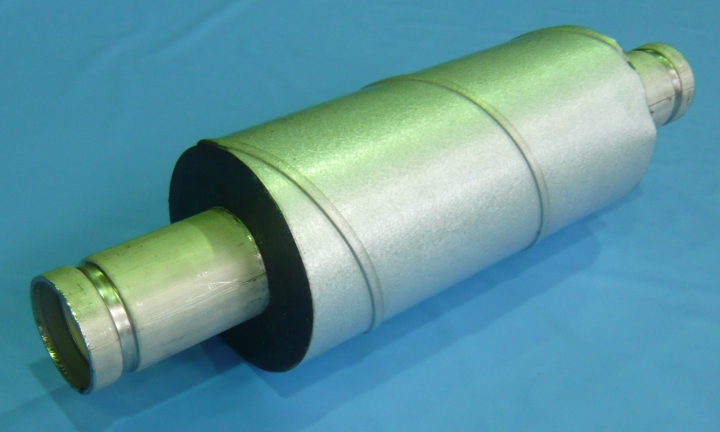

■50A，25A／φ125スパイラルダクト（ガルバリウム鋼板）・グルーブタイプジョイント

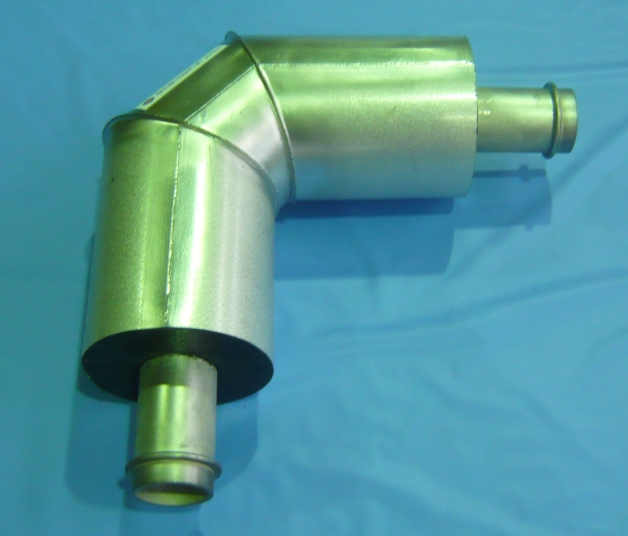

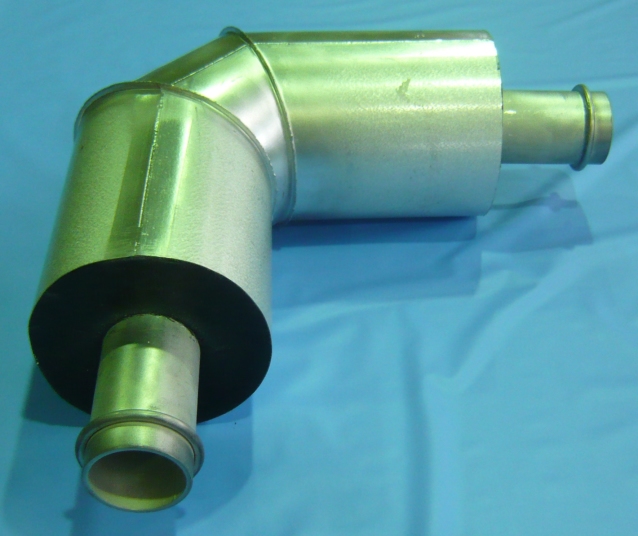

【90°エルボ】

【直管】

■昭和基地主要部の温水・給水・排水ラインに使用しているもの

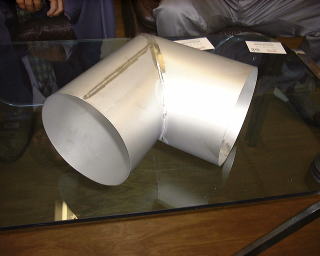

90度曲管用の外筒。

耐候性を重要視して、SUS316鋼板（t=1.6）を使用して製作。

下の写真の「内管」と組み合わせた後、隙間に硬質ウレタンフォームを注入する。

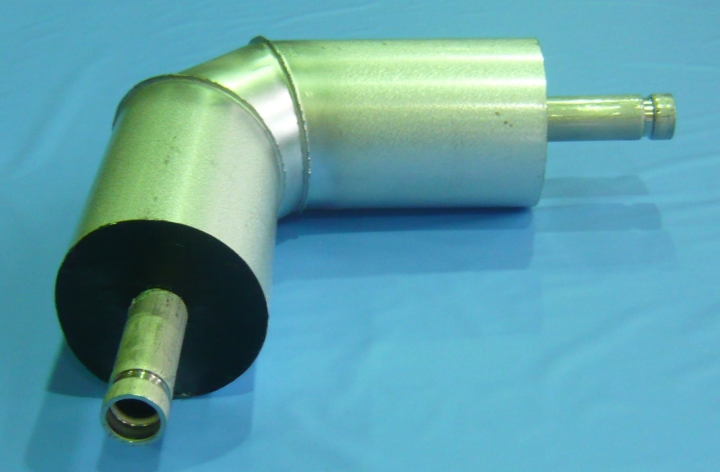

90度曲管用の内管。

写真は、自己制御ヒータ付のものである。

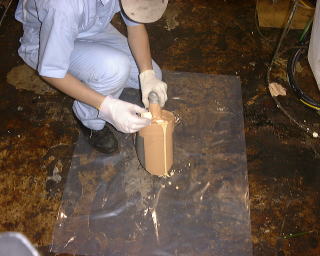

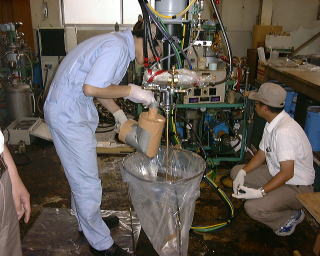

硬質ウレタンフォームの注入作業。

硬質ウレタンフォーム注入完了。

ウレタンフォーム注入用の穴は、発泡したウレタンが溢れないように塞いでおく。

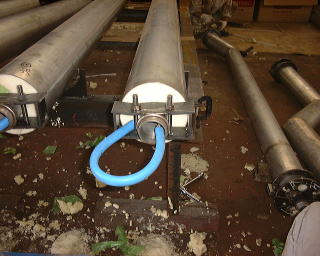

定尺管（4.0m）の例

水色の管は、自己制御ヒータの端末保護用のビニルチューブである。

管の両端には、写真下の成型済みウレタンピースをはめ込んで、内管と外筒の芯出し・塞ぎ板として兼用させる。

管端に取り付けてあるのは、固定用の治具である。

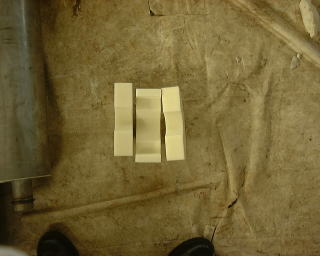

成型済みウレタンピース。

ドーナツ状のものを半割りにしてある。
