NEW DBR5000

●XYZ軸用リニアガイドとボールねじ組合せユニット●
・XYZ各1軸タイプとZ軸ボールねじ2本タイプ
・リニアガイドブロックHGH20CA+レールHGR20
・ボールネジSFU1605 C7

ボールネジナットハウジングDSG16H
ボールネジサポートブロックBK12/BF12
・カップリング φ8xφ10
  モーターとドライバのセット

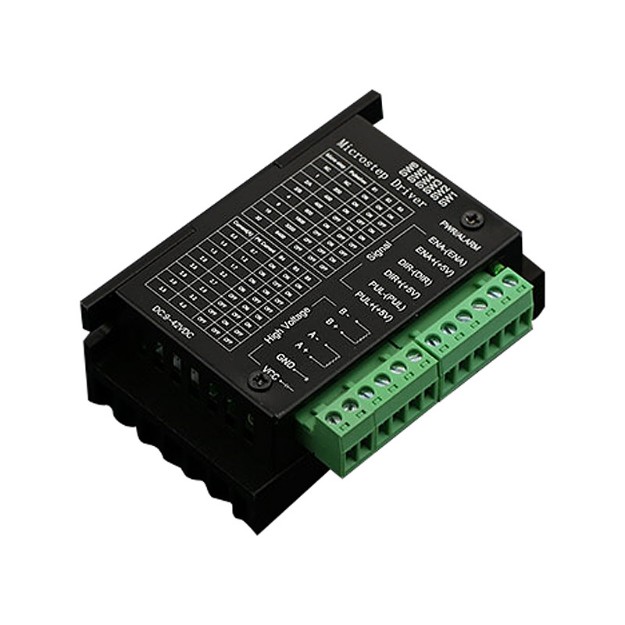

(1)TB6600ドライバ 3個
(2)DM556ドライバ  3個
(3)2相ステップモータ-3個
(4)Mach3対応USBコントローラモデル:DM556
(5)赤いUSBコントローラ 日本語取扱説明書とドライバDVD付き
アプリケーション:42/57ステッピングモーター
入力電圧:DC 20〜50V
出力電流:1.0-5.6A、8レベル調整可能、0.5A分解能
駆動方式:バイポーラ定電流PWM駆動
パルス応答周波数:200kHz(最大)
絶縁抵抗:>500MΩ
絶縁強度:500V / min
寸法:118 * 75.5 * 34 mm / 4.6 * 3.0 * 1.3インチ
重さ:約270g / 9.5oz

   ●特徴●
・Mach3ソフトは、プリンタポート仕様、OSはWindows7-32ビット対応ですが、
このボードでは、Windows8,10,11 (32/64ビット)にてMach3をUSBで駆動可能になります。
・このボードの日本語取扱説明書(A4-42ページ)は購入価値があります。
 他社で販売の物は、このような日本語説明書は付属しません。

 製品イメージ  CNCソフトMach3
Mach3日本語画面役立つ日本語説明書約75ページCD-R添付
★CNCソフトMach3のプログラムは、「Nwefangled Solutions製」です。原本プログラムは英語です。英語画面のままでも使用できます。 弊社の機械用として使用するためメニュー部分を日本語化しました。
対応OS: Windows 2000, XP, Vista, 7(32bit版のみ)
それが、「Mach3日本語化スクリーンセットファイル3種類」です。
Windows 8,10,11対応、windows7の時は手動インストールになります。
(1)970x730ドット画面
(2)1240x750ドット画面
(3)1600x1000ドット画面
背景色:青、黒、紫、水色、茶、緑、計6色
製品イメージ CNCソフトUCCNC+UC100
★CNCソフトUCCNCは、Mach3のプリンタポート仕様から解放。USBオンリー仕様ですが、今までのプリンタポート仕様をそのまま継続利用できます。
対応OS:Windows 7,8.1,10  (32&64bit版)
(1)プリンタポートにUSB変換ユニット「UC100」追加で使用可能。
(2)この「UC100」では、USBからMach3を動かすことも可能。
   UC100
UC100-USB-CNCコントローラ日本語説明書A4-11ページとドライバDVD
★CNCソフトUCCNCは、Mach3のプリンタポート仕様から解放。USBオンリー仕様ですが、今までのプリンタポート仕様をそのまま継続利用できます。
対応OS:Windows 7,8,10、11  (32&64bit版)
(1)プリンタポートにUSB変換ユニット「UC100」追加で使用可能。
(2)この「UC100」では、USBからMach3を動かすことも可能。
※UCCNCのライセンスはUC100のシリアル番号と連動しているため、
他のUC100ではUCCNCがデモモードになります。

製品イメージ CAMソフトSheetCAM TNG
★SheetCAM TNGは、2Dデータ(DXFファイル)からGコードを生成するソフトです。
読込可能ファイル形式 : DXF,HPGL,Excellon,EMF
最新版のダウンロード先http://www.sheetcam.com/index.shtml
メニューは日本語化されています。
製品イメージ CAMソフトMeshCAM
★MeshCAMホームページ  http://www.grzsoftware.com/
3Dデータファイル(STL,DXF)からGコードを生成するソフトです。
メニューは日本語化されています。
製品イメージ CNC機械SBR3400
★SBR3400      X=400,Y=500,Z=210mmストローク
ドライバのマイクロステップ1/8。
重荷重用リニアガイドウェイ
転造ボールネジ
主軸コレットER16タイプ

   CNC機械DBR5000
★SBR5000      X=540,Y=540,Z=240mmストローク
ドライバのマイクロステップ1/8。
重荷重用リニアガイドウェイ : HGH20CA
転造ボールネジ : HGH20CAシールタイプSFU1605-C7
主軸コレットER16タイプ
☆特別価格☆
製品イメージ CNC機械MBR3400
★ MBR3400 X=400,Y=210,Z=210mmストローク
ドライバのマイクロステップ1/8、。
重荷重用リニアガイドウェイ
転造ボールネジ
主軸コレットER16タイプ
製品イメージ  Involute歯車ソフト
(1)非円形歯車ソフトGearotic Motion丸三角四角等の変形歯車作成ソフト
  ★http://www.gearotic.com/
(2)インボリュート歯車ホームページ  通常の歯車作成ソフト
  ★http://www.delphelectronics.co.uk/gcode.htm
   ワイヤレス手動パルスジェネレータ
スライドユニットSAシリーズ
NIC M8アルミフレーム ヘビー級、スタンダード級、ライト級に対応。
耐荷重 : 垂直50kg 、水平25kg

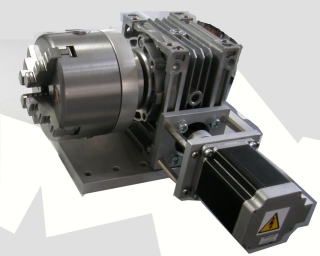

製品イメージ  CNC回転ユニット
 HHOガスシステム
CNCカッターナイフ
SheetCAM TNGのDrag Knife module含む
軸径φ8x40mm     カッター部45x70mm
2相ステップモータ
ボデイ□57x76mm 軸軽8mm
ステップ角:1.8度
ホールディングトルク:19kgcm
重さ:1.1kg
バイポーラモータドライバ
  • 9V-42V 供給直流電源
  • Hブリッジバイポーラ定数相流ドライバー
  • 最大出力電流は4.0A
  • マイクロステップ1/1,1/4,1/8,1/16,1/32
  • 入力信号高速光電式アイソレーションキット。
   5500mW高出力レーザーモジュール
   □2相ステッピングモータ -3個+バイポーラドライバ-3個

(1)バイポーラ 1.8° 200ステップ/回転、NEMA23、2.8A/相、18.9kgcm
(2)バイポーラドライバ-3個
