Home > 製品情報 > 非円形歯車ソフトGearotic Motion

非円形歯車ソフトGearotic Motion


非円形歯車ソフト
Gearotic Motion
非円形歯車などの作図ソフト
メニューは英語のまま
以前の日本語説明54ページ
インストール2ページ
CD-R添付
 価格
 ¥13,900-
 送料、税別途

・Gearotic Motion購入時の申込必要事項について

  (1)名前       Name:Taro Osaka (例、大阪太郎)
  (2)メールアドレス E-Mail:123456@bbbb.co.jp
  (3)住所      Address:518,Izumisano,Osaka,Japan,598-0001
  (4)電話      TEL: 123-456-789

   以上の4項目を記入してのライセンス申込になります

★非円形歯車ソフト Gearotic Motion


★前回紹介のインボリュート歯車を凌ぐソフト。それが、「Gearotic Motion」です。
価格と内容がずば抜けている。
http://gearotic.com/index.html

(一部ヘルプファイルが日本語になっていますがコロコロ内容を変更するものですから
 現在は、日本語に対応していません。)

メイン画面   http://www.gearotic.com/
ダウンロード  http://www.gearotic.com/downloads.html
CNC関連ソフト紹介と説明など          http://www.cnccookbook.com/CCGearoticGearDesignSoftware.html
★特徴★

(1)3Dのインボリュート歯車(外平歯車、内平歯車)、サイクロイド歯車、ラチェット車、ピン歯車、
  タイミングプーリ、非円形歯車などの作図ソフトです。
(2)作図データを2Dと3DのDXFファイル、STLファイル、G−Codeファイルに出力できます。
(3)非円形歯車列の作図可能。これがメインになります。
(4)歯車列の回転シュミレーションができる。
(5)歯車の軸径、ボス径、リブのサイズは変更できます。また、不要な場合にはリブ無しにもできます。

詳しいことは,「デモバージョン」でご確認ください。http://www.gearotic.com/downloads.html

以下の画像は、VER3.0の画像です。
現在も、VER3ですが、全体のメニュー画面が異なっています。
日本語説明書は、以前のものですので「オマケ」と考えてください。


起動時に一瞬この画面が出ます。
この画面のように、色々な歯車列を表示して回転シュミレーションすることができます。

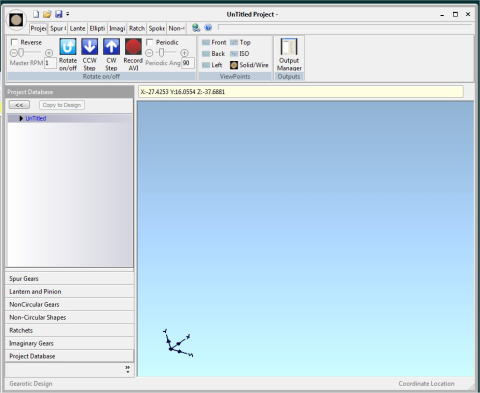

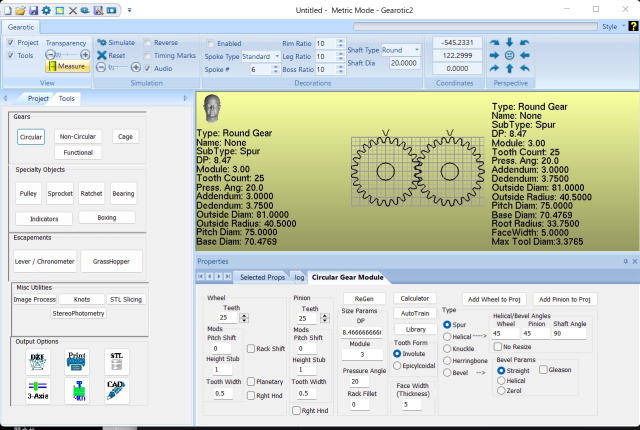

起動画面

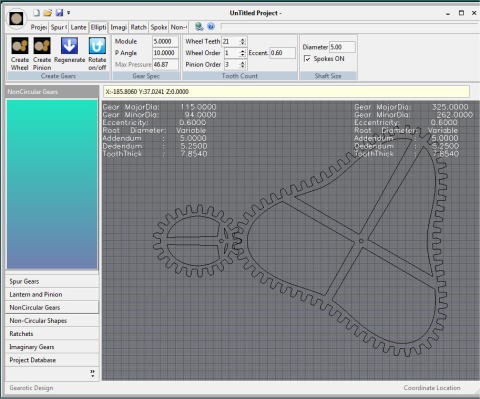

非円形歯車の作図   Non Circular (Elliptical) Gears
回転ボタンを押せば「回転シュミレーション」します。

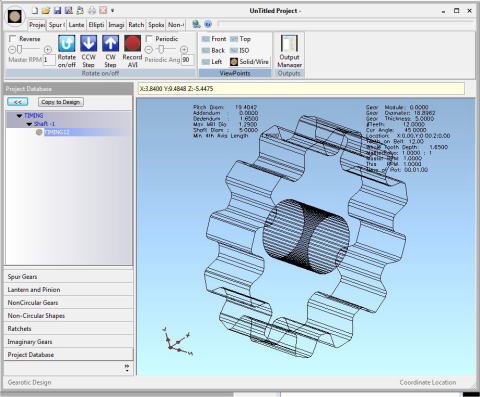

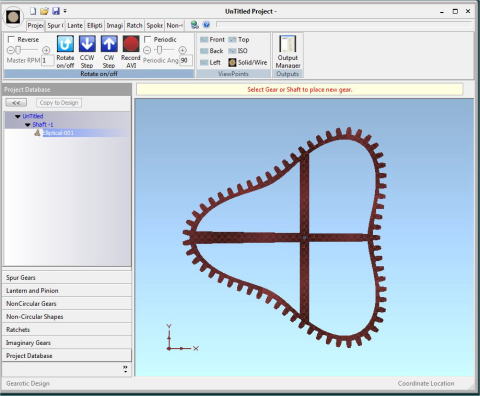

非円形歯車を3D表示。STL,DXFなどに保存可能。(デモ版は不可)

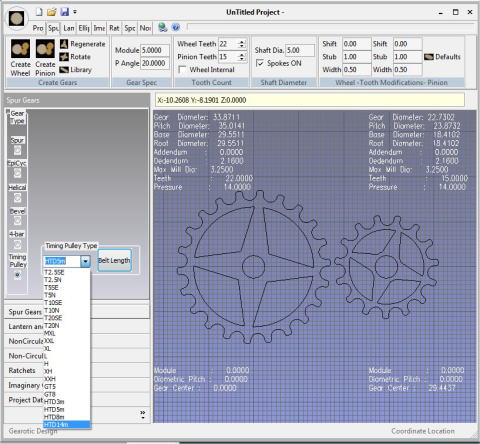

これは、タイミングプーリです。約20種類のタイミングベルトに対応している。
ベルト長さを入力すれば、軸間距離も計算します。他のソフトに無い機能です。
回転ボタンを押せば「回転シュミレーション」します。

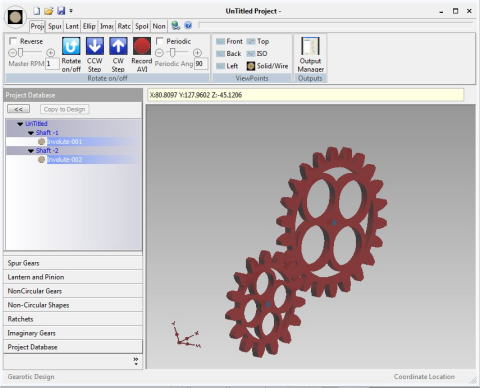

これは、インボリュート歯車です。回転ボタンを押せば「回転シュミレーション」します

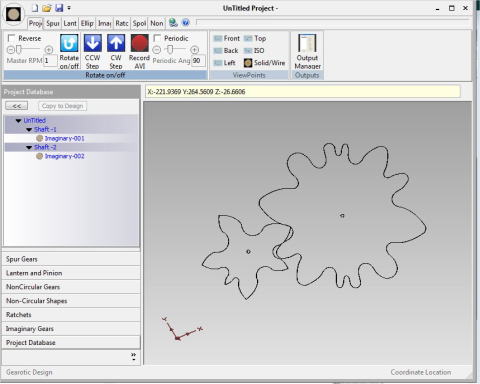

イメージ歯車の作図も可能。回転ボタンを押せば「回転シュミレーション」します。



3Dでソリッドあるいはワイヤーフレーム表示できます。
回転ボタンを押せば「回転シュミレーション」します。

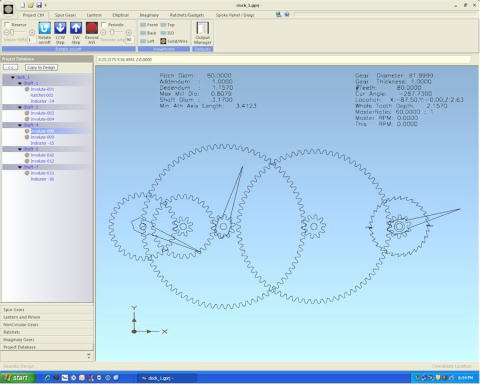

色々な歯車列を設定して3D表示可能。回転ボタンを押せば「回転シュミレーション」します。

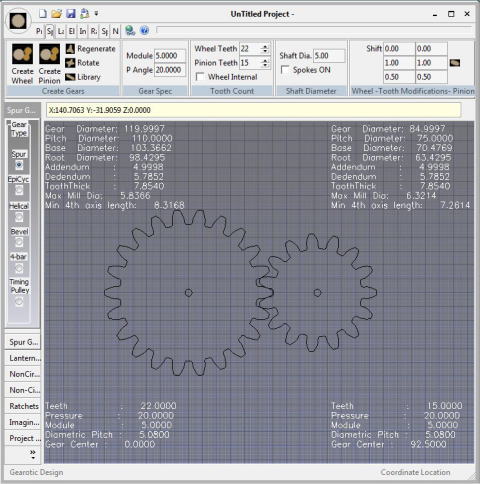

平歯車の3D表示(参考)

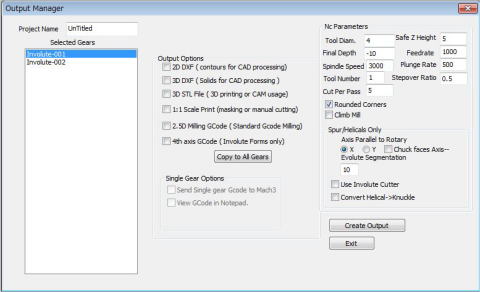

出力画面



★2DのDXF,3DのDXF,3DのSTLファイルを出力できる。
★1:1の原寸でプリントアウトできる。
★2.5DのGコードを作ることができる。(諸条件は、上図右欄に入力項目がある。)
★他にも機能があるが、以上が利用価値があると思います。

其々保存ファイル名を指定する必要はありません。自動でファイル名が作られます。
ただ、保存する場合、保存フォルダを指定しなければいけません。
指定しなければ、”Untitled” になってしまいます。

−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−
■インボリュート歯車ホームページ
http://www.delphelectronics.co.uk/gcode.htm
http://www.delphusa.com/index.htm
価格 $338.13 (2011.09.01) この価格になっている。
2013.07.23元の価格に戻っています。   $112.71
(参考ですが、以前の価格。2009年6月には$77.67でした。)

★インボリュート歯車(外平歯車、内平歯車)、サイクロイド歯車、ラチェット車など、
  5種類の作図ソフトです。
★数値を変更する事で、歯形を転位可能です。
★作図データをDXFファイル、G−Codeファイルに出力できます。
★一般的なDXFファイルなので、他のソフトで利用可能。







以上
