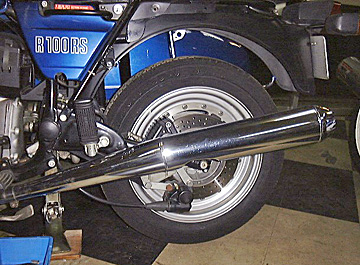

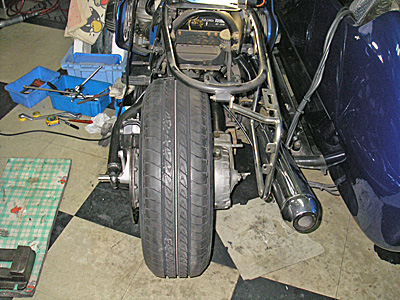

| ■改造前の状態■ |
| （リアのショックは外してあります。） |
|
|
|
|
|
|
■BMW R100RSのリアタイヤオフセット改造例を紹介します。
■オーナー様はクラウザー・ドマニも併用して乗っておられ、ドマニと比べてR100RSのカーが浮き上がり易く、苦慮されていました。
■リアタイヤをオフセットして、セッティングも変更しました。 |
|
|
 |
|
|
|

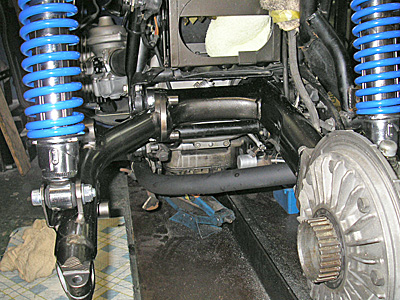

■仮組状態です。タイヤが大きく左へオフセットされているのがわかります。
■ドライブシャフトが右にあり、側車も右側なので、リアタイヤを左へオフセットします。
そのためには、左側のスイングアームも外側へ逃がしてやらなければなりません。
■今回の作業に併せて、スタビライザーを取り付け、リアサスのスプリングも強化したものと交換し、セッティング変更を行います。 |
|
|
|
 |
|
|
|
■ 左側のスイングアームは、タイヤ交換の利便性を考えボルト留めの分割タイプにしました。（分割タイプにしなくてもセット出来ます。）
接続部分にはノックピンを入れ、ズレや緩みを起こさないようにしています。 |
|
|
|
 |
|
|
|

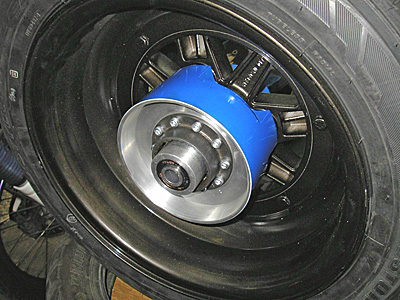

■ホイールの右面です。新たに作ったスペーサーの分だけ、ホイールが左にオフセットされます。 |
|
 |
|
|
 |
|
|
|

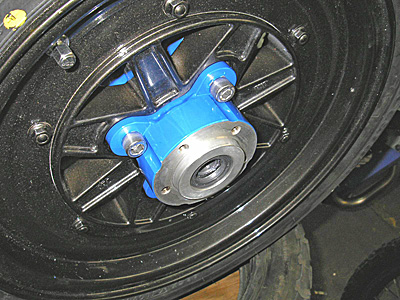

■ホイールの左面です。
こちらにブレーキディスクが付きます。 |
|
 |
|
|
 |
|

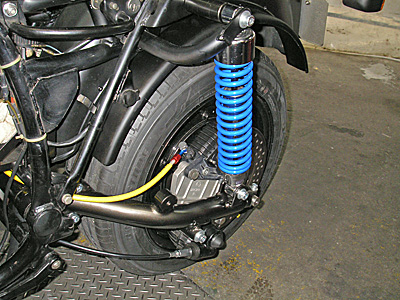

■タイヤとスイングアームがオフセットされた分、左のショックの取り付け位置が変わるので、必要な補強等も行います。
また、エキパイやフェンダー（泥よけ）も加工して対応させます。 |
|
 |
|
|

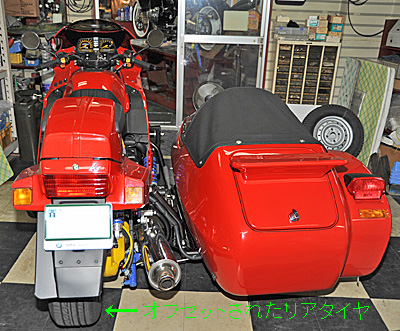

リアタイヤの オフセット について
