PIC18F14K50で液晶モニタSD1602（２０１６年１２月〜２０１７年１月）

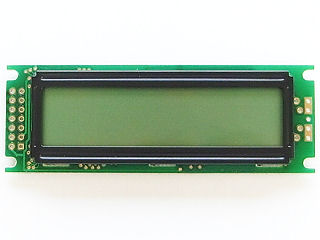

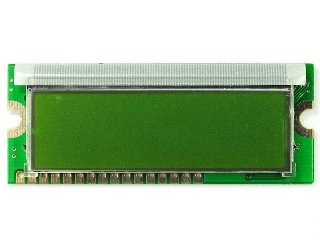

　左が液晶モニタで、上がＳＤ１６０２、下がＳＣ１６０２です。

　電子工作をごちゃごちゃやっていると、その折々の状況を見たいことがあります。そういう時このような 超小型液晶モニタは便利です。

以前、Ｈ８マイコンを使っていた時、ＳＣ１６０２という液晶モニタ（左下）を使いました。

　今回はＰＩＣマイコンでの液晶モニタです。

Ｈ８マイコンとＰＩＣマイコンとは使い方が全然違いますので、液晶モニタに対してもそれなりの相手を しなければなりません。

　ＳＤ１６０２とＳＣ１６０２の違いは、ＳＤの方は１２個の端子が左下に１列に並んでいることで、これによって ブレッドボードに直に挿せます。ＳＣのほうは左に１２個の端子が６個ずつ２列になっているので、 リードを出さないとブレッドボードに挿すことが出来ません。

　はんだ付けの手間を省くためにブレッドボードを使っているので、今回はＳＤ１６０２（左上）を使います。

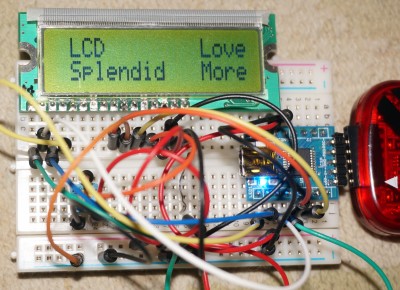

左の一番下の画像が実際にＬＣＤに文字を表示した例です。

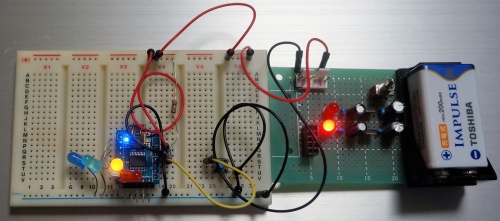

ＰＩＣ１８Ｆ４５ｋ５０ボードを使っています。






　以前にＨ８マイコンでＳＣ１６０２を使ったときは核心の部分でＲＩＫＩＹＡさんのプログラムをほぼコピペ でした。

　このＬＣＤは４ビットモードがあるので、この４ビットモードでＰＩＣとつなぎます。
ＰＩＣはピンの数が少ないので、この４ビットモードを使えば必要なピンの数が節約できます。
つまり、文字データのためのピンが４個、制御のためのピンが２個でＰＩＣのピンは合計６個で済みます。

　今回はＳＤ１６０２のマニュアルを見て自力でプログラム作成をしようと思いました。

ＳＤ１６０２は、インターフェースＩＣがＨＤ４４７８０コンパチブルです（ＳＣ１６０２もそうですが）。 秋月電子のページにあったマニュアルを印刷しました。しかし求める情報は何も書いておらず、別のサイトから ＨＤ４４７８０の詳しいマニュアルを印刷しました。

このマニュアル通りにプログラムを組んだのですが全然表示されません。

　このマニュアルには、「条件さえ整えば初期化は内部で自動的に行っています。」と書いてあるのですが、 殆ど手動で行う必要があるようです。

　またマニュアルには、「Ｅから信号を意識的に送る」ということは一言も書いてなかった。
　ただ波形のタイミングチャートがありそこにはＥからの信号が表示されていました。

実際には、ＬＣＤにコマンドとか文字データを送る時には、コマンドとか文字データをセットしてから Ｅから１を送ると信号がＬＣＤに初めて送られて２２０ｎｓ待ってからＥから０を送るとＬＣＤがそれを きちんと認識します。

　やむを得ずネットを調べてこのページを参考にしてやっとこさ 表示できました。

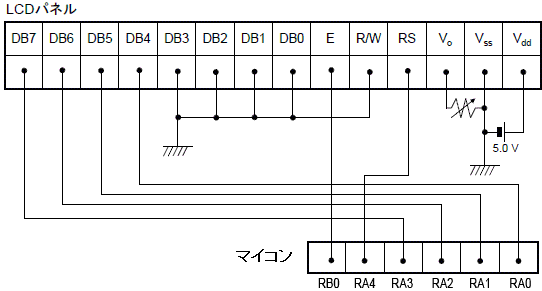

　そのマニュアルにはＥからの これはこのサイトから取ったＬＣＤ設定の画像です。

この設定を参考にして、僕の場合はＰＯＲＴＣの０からの４ビットをデータ用に、５ビット、６ビット目を 制御のために使いました。

次の関数類はそのサイトに載っていたものです。この関数を参考にしてプログラムを作りました。これらの 関数群のあとに僕のプログラムを載せます。
まずＬＣＤ初期化関数です。
void lcd_init(void)
{
　__delay_ms(20);
　lcd8(0x03);
　__delay_ms(4);
　lcd8(0x03);
　__delay_ms(4);
　lcd8(0x03);//8bit mode
　__delay_ms(4);
　lcd8(0x02);//4bit mode
　__delay_ms(4);
　lcd4(0x08);//２行表示モード
　__delay_ms(4);
　lcd4(0x0c);//表示設定
　__delay_ms(4);
　lcd4(0x06);//entry mode
　__delay_ms(4);
　lcd4(0x01);//cler
　__delay_ms(20);
}
次に８ビット転送関数です。
void lcd8(unsigned char a)
{
　LCD_E=0;
　LCD=a;
　LCD_RS=0;
　LCD_E=1;
　__delay_us(20);
　LCD_E=0;
}
４ビット転送関数です。
void lcd4(unsigned char data)//not use RS(control mode)
{
　unsigned char buf=0x00;
　buf=(data>>4);
　LCD=buf;
　LCD_E=1;
　__delay_us(20);
　LCD_E=0;
　__delay_us(20);//上位4bitと下位4bitの間のwait
　buf=data;
　LCD=buf;
　LCD_E=1;
　__delay_us(20);
　LCD_E=0;
　__delay_us(20);
}
表示関数です。
void lcd_dsp(unsigned char *str,int line)
{
　unsigned char *ad=0;
　LCD_RS=0;
　if(line==1)lcd4(0x80);/*1行目*/
　else lcd4(0xc0);　/*2行目*/
　__delay_ms(2);
　ad=str;
　while(*ad)
　{
　　char_dsp(*ad);
　　ad++;
　}
}

void char_dsp(unsigned char cha)//use RS
{
　unsigned char buf=0x00;
　buf=(cha>>4);
　LCD=buf;
　LCD_RS=1;
　LCD_E=1;
　__delay_us(20);
　LCD_E=0;
　LCD_RS=0;
　__delay_us(20);//上位4bitと下位4bitの間
　buf=cha;
　LCD=buf;
　LCD_RS=1;
　LCD_E=1;
　__delay_us(20);
　LCD_E=0;
　LCD_RS=0;
　__delay_us(20);
}
　
//  LCDに文字を表示
//  Notes: 4MHz内部クロック
//         PORTC(3)  :  LCD(DB7)14    PORTC(4) 6  :  LCD_EN 6
//         PORTC(2)  :  LCD(DB6)13    GND         :  LCD_RW 5
//         PORTC(1)  :  LCD(DB5)12    PORTC(5) 5  :  LCD_RS 4
//         PORTC(0)  :  LCD(DB4)11    CONTRAST ADJ:  LCD_Vo 3
//         +5v       :  LCD(Vdd) 2
//         GND       :  LCD(Vss) 1
//    Target: PIC18F14K50
#include
#define _XTAL_FREQ 4000000
#define LCD     LATC
#define LCD_E   LATCbits.LATC4
#define LCD_RS  LATCbits.LATC5
#define CTRL   0
#define MOJI   1

#pragma config FOSC = IRC        //  内部クロック
#pragma config USBDIV = OFF, CPUDIV = NOCLKDIV
#pragma config IESO  = OFF, FCMEN = OFF, PLLEN  = ON
#pragma config BORV  = 30,  BOREN = OFF, PWRTEN = OFF
#pragma config WDTPS = 32768, WDTEN = OFF
#pragma config MCLRE = OFF, HFOFST = OFF, XINST  = OFF
#pragma config BBSIZ = OFF, LVP    = OFF, STVREN = ON
#pragma config CP1  = OFF, CP0  = OFF, CPD  = OFF, CPB  = OFF
#pragma config WRT1 = OFF, WRT0 = OFF, WRTB = OFF, WRTC = OFF
#pragma config EBTR1 = OFF, EBTR0 = OFF, EBTRB  = OFF

void lcdOut(unsigned char cha,int mode,int bitMode)
{
unsigned char buf=0x00;
if(bitMode == 8){
    LCD_E=0;
     LCD=cha;
    LCD_RS=0;
    LCD_E=1;
    __delay_us(20);
    LCD_E=0;
}
else{
    buf=(cha>>4);
    LCD=buf;
    if( mode == MOJI )  LCD_RS=1;
    LCD_E=1;
    __delay_us(20);
    LCD_E=0;
    if( mode == MOJI)   LCD_RS=0;
    __delay_us(20);//上位4bitと下位4bitの間
    buf=cha;
    LCD=buf;
    if( mode == MOJI )  LCD_RS=1;
    LCD_E=1;
    __delay_us(20);
    LCD_E=0;
    if( mode == MOJI )  LCD_RS=0;
    __delay_us(20);
    }
}
void lcdInit(void)
{
    __delay_ms(20);
    lcdOut(0x03,0,8);
    __delay_ms(4);
    lcdOut(0x03,0,8);
    __delay_ms(4);
    lcdOut(0x03,0,8);//8bit mode
    __delay_ms(4);
    lcdOut(0x02,0,8);//4bit mode
    __delay_ms(4);
    lcdOut(0x08,CTRL,4);//２行表示モード
    __delay_ms(4);
    lcdOut(0x0c,CTRL,4);//表示設定
    __delay_ms(4);
    lcdOut(0x06,CTRL,4);//entry mode
    __delay_ms(4);
    lcdOut(0x01,CTRL,4);//cler
    __delay_ms(20);
}
void lcdPos(int x, int y)
{
    if( y == 1) lcdOut(0x80+x,CTRL,4);
    else lcdOut(0xC0+x,CTRL,4);
}
 void lcdDsp(unsigned char *str,int x, int y)
{
    unsigned char *ad=0;
    LCD_RS=0;
    lcdPos(x,y);
    __delay_ms(2);
    ad=str;
    while(*ad)
    {
    lcdOut(*ad,MOJI,4);
    ad++;
}
}
 void main(void){
    OSCCON = 0b01010010;         // 内部クロック4Mhz
    LATC = 0;                    // PortCのすべてのビットを「０」
    TRISC = 0b00000000;          // ポートを出力に設定
    lcdInit();//初期化
    lcdDsp("LCD",1,1);
    lcdDsp("Love",12,1);
    lcdDsp("Splendid",1,2);
    lcdDsp("More",12,2);
     while(1);
}
USB内蔵では最も廉価なPICマイコンです
PIC18F14K50マイコンボード（２０１６年１０月〜１１月）

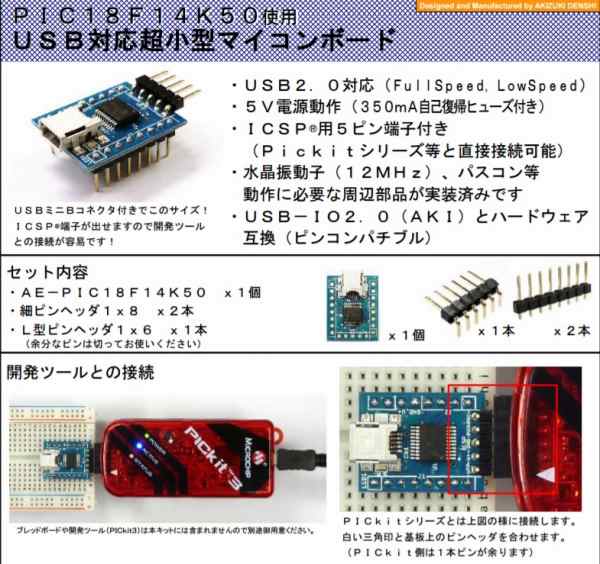

左がPIC18F14K50マイコンボードの説明です。

秋月電子で買いました。この説明書は秋月電子のネットにあったものです。

ピンヘッダが３つついていて、はんだでボードにピンヘッダを取り付けます。

ボードの真ん中のものがＰＩＣ１８Ｆ１４Ｋ５０です。

ボードの左端にＵＳＢソケットがついています。
ＵＳＢもついていて、しかもこのボードを基盤に取り付けたままでＰＩＣｋｉｔ３をつないでプログラムを書き込める、 という優れものですが、左を見てください。

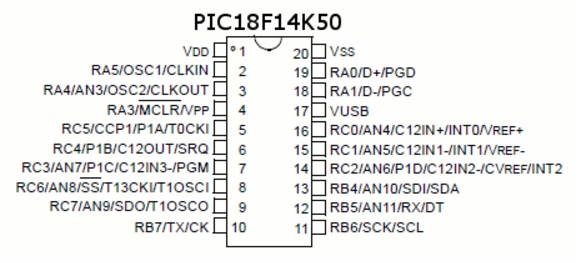

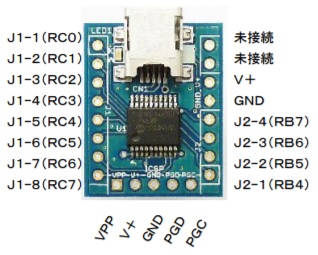

上が本ボードのピン配置、下がボードに載る前のＰＩＣ１８Ｆ１４Ｋ５０のピン配置です。


よく見るとＲＡ０〜ＲＡ４が上のボードのピン配置にはありません。
つまりＰＯＲＴＡをつぶしてＰＩＣｋｉｔ３の端子を確保しています。
いつものようにＬＥＤ４個をつなげてちかちかさせてみます。

ＲＣ０，ＲＣ１，ＲＣ２，ＲＣ３にＬＥＤをつなぎます。ボードでは左上の４個の端子に当たります。

ＲＢ７、ボードでは右の真ん中の端子です、ここにスイッチをつなぎます。

このＲＢ７にはプルアップ抵抗をつなぎます。
これらは前の８ピンのＰＩＣ１２Ｆ６８３の場合と、つなぐピンが異なるだけで他は一緒なので回路図は省きます。

このボードの電源は５Ｖなので、前に使ったものと同じお手製の電源を使います。

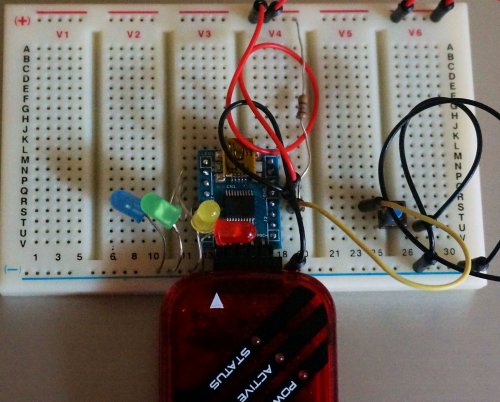

このように本ボードをブレッドボードに挿したままでＰＩＣｋｉｔ３をつけられてプログラムをＰＣから 転送できます。

以下にＬＥＤちかちかのプログラムを載せます。

ＸＣ８コンパイラで作りました。

ただ今まで使っていたＭＰＬＡＢがＸＣ８を認識できなくて、「ＭＰＬＡＢ　Ｘ」というＩＤＥがＸＣ８にジャスト 対応しているということで「ＭＰＬＡＢ　Ｘ」を使いました。

今までのＭＰＬＡＢとは使い方がすごく違っていたのでかなり苦労しました。

出力の時には、アセンブラで書いた時には直接その端子に１を与えましたが、Ｃ言語では該当のＬＡＴレジスタに１を 与えます。
例えばＰＯＲＴＣの０ビット目を１にするときには 「LATC = 0b00000001;」という風にです。

動作周波数が大きくなってくると、直接レジスタに１を与えるとその速さに動作がついていかないので、それ専用の レジスタとしてＬＡＴレジスタがあるようです。

このプログラムは、「はじめてのＰＩＣ」というサイトを参考にしました（１部変えただけで殆どコピペ）。
//  ４つのLEDが順次点灯する。ＬＥＤはＰＯＲＴＣの０，１，２，３に取り付けている
//スイッチを押すと点灯する順番が逆になる
//  Notes: 4MHz内部クロック
//    Language: MPLABX  xc8(v1.12)
//    Target: PIC18F14K50
#include "xc.h"
#define _XTAL_FREQ 4000000    // 動作周波数値を４ＭＨに設定する

#pragma config FOSC   = IRC, PLLEN  = ON,  FCMEN  = OFF
#pragma config IESO   = OFF, USBDIV = OFF, CPUDIV = NOCLKDIV
#pragma config PWRTEN = OFF, BOREN  = OFF, WDTEN  = OFF
#pragma config HFOFST = OFF, MCLRE  = OFF
#pragma config STVREN = ON,  BBSIZ  = OFF, LVP    = OFF
#pragma config XINST  = OFF
#pragma config CP0    = OFF, CP1    = OFF, CPB    = OFF
#pragma config WRT0   = OFF, WRT1   = OFF, WRTB   = OFF, WRTC   = OFF
#pragma config EBTR0  = OFF, EBTR1  = OFF, EBTRB  = OFF

void main(void){
    OSCCON = 0b01010010;         // 内部クロック4Mhz
    LATC = 0;                    // PortCのすべてのビットを「０」
    TRISC = 0b11110000;          // LEDの接続されているポートを出力に設定
    while(1){                    // 繰り返しループ
        if(PORTBbits.RB7){       // SW(RB7)が１なら
            LATC = 0b00000001; //     LED １つ目点灯 3ヶ消灯
           __delay_ms(150);
            LATC = 0b00000010; //     LED ２つ目点灯 3ヶ消灯
           __delay_ms(150);
            LATC = 0b00000100; //     LED ３つ目点灯 3ヶ消灯
           __delay_ms(150);
            LATC = 0b00001000; //     LED ４つ目点灯 3ヶ消灯
           __delay_ms(150);
       }
        else{                   // SW(RB7)が０なら
            LATC = 0b00001000; //     LED ４つ目点灯 3ヶ消灯
            __delay_ms(150);
            LATC = 0b00000100; //     LED ３つ目点灯 3ヶ消灯
           __delay_ms(150);
           LATC = 0b00000010; //     LED ２つ目点灯 3ヶ消灯
           __delay_ms(150);
            LATC = 0b00000001; //     LED １つ目点灯 3ヶ消灯
            __delay_ms(150);
           }
    }                            // ここまで繰り返し
}
Ｐｉｃマイコンでスイッチを使う（２００１６年１０月）
　アセンブラ言語でスイッチはどのように扱えばいいのだろうか？

と思って、スイッチがある回路を組みました。
ついでにＬＥＤを４つにして、４つのＬＥＤが順番に点灯してスイッチを押している間はその点灯順が 逆になる、というプログラムを組みました。

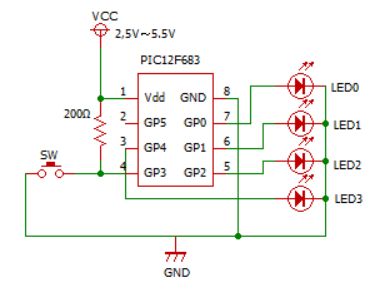

　左がその回路図です。

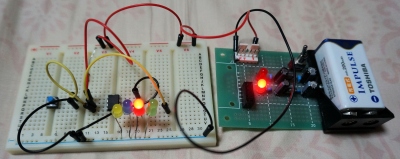

上の回路図をブレッドボードに組んだ全体のイメージです。
右の基盤は９Ｖの電池から３端子レギュレータを介して５Ｖを作っている電源回路です。

スイッチはプッシュスイッチを使っていますので、押している間はＧＰ３の入力がＧＮＤになります。

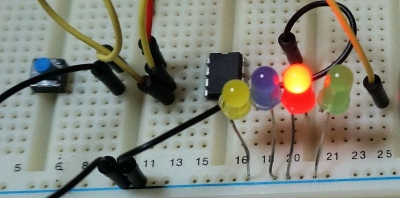

左の下の画像が、Ｐｉｃ・ＬＥＤ・スイッチの部分を拡大したものです。

画像ではよく見えていませんが、Ｐｉｃの左一番下のピン（ＧＰ３）に上の５Ｖからプルアップ抵抗をつなげて 、それをスイッチで分断してスイッチから下のグラウンドに線をつなげています。

上の回路図では２００Ωとしていますが、手近なところにそれがあったのでそうしただけです。
以下にこのためのアセンブラプログラムを載せます。
ラベルｓｗ１の行の命令にスイッチを押したときの条件分岐があります。
アセンブラで条件分岐の命令は次の４つしかありません。
BTFSC   ; レジスタの指定したビットが0なら次の命令をスキップ
BTFSS   ; レジスタの指定したビットが1なら次の命令をスキップ
DECFSZ  ; レジスタ値を1減算し,値が0なら次の命令をスキップ
INCFSZ  ; レジスタ値を1加算し,値が0なら次の命令をスキップ
このうちの最初の命令を使っています。
「BTFSC GPIO,3」
はＧＰＩＯレジスタのビット３（つまりＧＰ３）が０になったら、すなわちプッシュスイッチＳＷを 押したら次の命令をスキップせよということになります。
	list      p=12f683
	#include
	__CONFIG _CP_OFF & _CPD_OFF & _WDT_OFF & _PWRTE_ON & _INTRC_OSC_NOCLKOUT & _MCLRE_OFF
w_temp		EQU	0x70
status_temp	EQU	0x71。
CNT1		EQU	0x20
CNT2		EQU	0x21
;**********************************************************************
		ORG     0x000
		goto    main
		ORG		0x004
		movwf		w_temp
		movf		STATUS,w
		movwf		status_temp
; ISR Codes
		movf		status_temp,w
		movwf		STATUS
		swapf		w_temp,f
		swapf		w_temp,w
		retfie
main
		bsf		STATUS,RP0	;bank1
		clrf	ANSEL		;デジタルＩＯモード
		clrf		TRISIO	;GPIO出力モード
		bcf		STATUS,RP0	;bank0
		bcf		STATUS,RP1
		clrf		INTCON	;割り込み禁止
		movlw		0x07
		movwf		CMCON0	;コンパレータ電源ＯＦＦ
		clrf		GPIO
;４つのＬＥＤを順番に点灯　ＬＥＤはGP0,GP1,GP2,GP4につける
;スイッチをＧＰ３につける　ｏｎ→Ｇｎｄ　ｏｆｆ→５Ｖ
main_loop
		bsf		GPIO,0		;GP0のＬＥＤを点灯
		call 	DLY_250		;時間待ち
		bcf		GPIO,0		;GP0のＬＥＤを消灯

		bsf		GPIO,1		;GP1のＬＥＤを点灯
		call 	DLY_250		;時間待ち
		bcf		GPIO,1		;GP1のＬＥＤを消灯

		bsf		GPIO,2		;GP2のＬＥＤを点灯
		call 	DLY_250		;時間待ち
		bcf		GPIO,2		;GP2のＬＥＤを消灯

		bsf		GPIO,4		;GP4のＬＥＤを点灯
		call 	DLY_250		;時間待ち
		bcf		GPIO,4		;GP4のＬＥＤを

sw1		BTFSC 	GPIO,3		;スイッチ押下?　GP3=0ならＳＫＩＰ
		GOTO 	main_loop	;スイッチ押さず、GP3=1なら元へ戻る

		bsf		GPIO,4		;GP4のＬＥＤを点灯
		call 	DLY_250		;時間待ち
		bcf		GPIO,4		;GP4のＬＥＤを消灯

		bsf		GPIO,2		;GP2のＬＥＤを点灯
		call 	DLY_250		;時間待ち
		bcf		GPIO,2		;GP2のＬＥＤを消灯

		bsf		GPIO,1		;GP1のＬＥＤを点灯
		call 	DLY_250		;時間待ち
		bcf		GPIO,1		;GP1のＬＥＤを消灯

		bsf		GPIO,0		;GP0のＬＥＤを点灯
		call 	DLY_250		;時間待ち
		bcf		GPIO,0		;GP0のＬＥＤを消灯

		goto	sw1			;スイッチが押下？に戻る
;Delay Routine
DLY_250	; 250mS
		movlw		0xfa			;CNT1 ←　250
		movwf		CNT1
DLP1
		movlw		0xf0			;CNT2 ←　240
		movwf		CNT2
DLP2    ;1ms時間待ち
		nop
		nop
		decfsz		CNT2,f
		goto		DLP2
		decfsz		CNT1,f
		goto		DLP1
		return
		END
はじめてのＰｉｃマイコン（２００１６年９月）

　ＰＩＣというマイコンがあります。

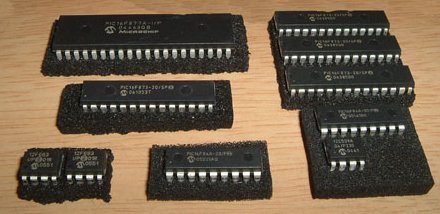

左にその写真を載せます。この写真は http://www.eleclabo.com/denshi/micon/pic_basis/ のサイトから転載したものです。
左ようないろいろなものがあります。いろいろと言ってもその違いは足のピンの数です。
足のピンの一つ一つに機能が割り当てられているので足が多ければ多いほど機能が豊富ということになります。 そして、見てのようにピンの数が多いとサイズも大きくなります。

　電子工作を始めた頃、最初にマイコンの書物を買ったのはこのＰｉｃマイコンの本でした。
その中身を見ると、プログラムを組むのにアセンブラ言語を使っていました。Ｃ言語を使っている本は 見当たりませんでした。
アセンブラ言語というのは、記号言語とも呼ばれ最も難解な言語のひとつです。
これに反してＣ言語は高級言語であり人が見て何をしているか分かるような言語です。
例えば、Ｃ言語では、a=100　という命令がアセンブラ言語では３行４行必要です。
そもそもアセンブラ言語は、僕が修士論文を書く時にアセンブラ言語を使ったものであり、その時に 非常に難渋したのを覚えています。
　そういうことでアセンブラ言語は避けようと思っていましたのでＣ言語を使えるほかのマイコンに行きました。

　今回思うところがあってＰｉｃマイコンをやる必要に迫られ、改めて以前に買った書物を熟読しました。
すると、前は避けようと思っていたアセンブラ言語が案外わかりやすく、「それでは」と思ってＰｉｃマイコン を始めようと思いました。
マルツパーツ館のサイトに「はじめてのＰｉｃマイコン」 http://www.marutsu.co.jp/pc/static/large_order/begin_pic というページがあり、このページでＰｉｃマイコンのいろはが勉強できます。
ここではＣ言語を使ったＰＩＣマイコンの動かしかかたを説明しています。
アセンブラ言語を使った方が「頭の体操」にはいいので僕はアセンブラ言語を使いました。

マルツパーツ館のサイトで解説されていた内容を確認しようと思い、そこに載っていたパーツを購入しました。
以下にそれらを挙げます。
はんだ付けをしないで簡便に取り掛かろうと思ったのでこれら以外に、「ブレッドボード、配線ワイヤー、ＬＥＤ」が 必要です。
僕はこれらは手持ちのものを使いましたが・・・・・。
商品名 写真 金額（税抜） 用途 購入先

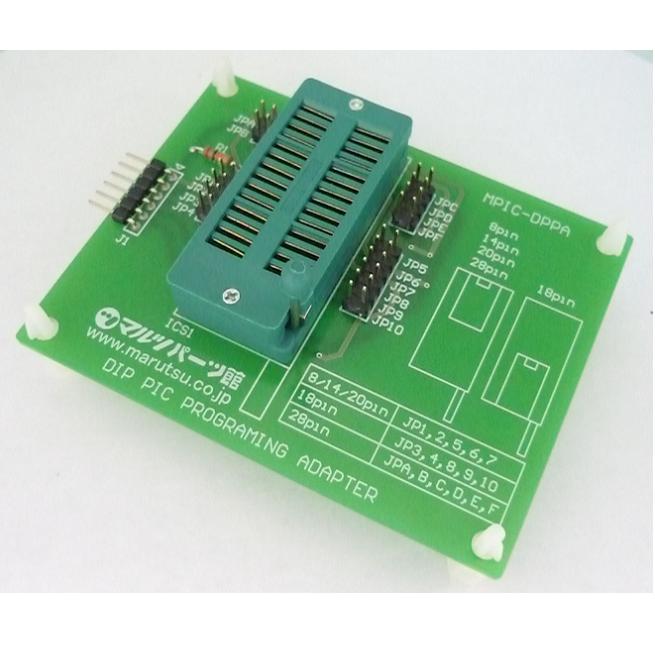

DIPパッケージ・

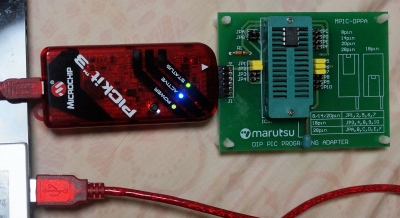

PICマイコンプログラミング・
アダプタキット		 　 ￥ 1,886 Ｐｉｃマイコンを装着して下のｐｉｃｋｉｔ３を経由してＰＣからのプログラムを書き込むためのもの
キットなので基盤にパーツをはんだ付けします。 		マルツパーツ館
ｐｉｃｋｉｔ３ 　 ￥ 4,700 ＰＣと上のアダプタキットをつなげてＰＣ上のプログラムをＰｉｃに書き込む マルツパーツ館

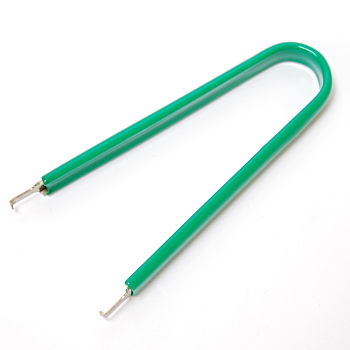

DIP-IC引き抜き工具 　 ￥ 540 Ｐｉｃマイコンをソケットから引き抜く マルツパーツ館
ＰＩＣ１２Ｆ６８３−Ｉ／Ｐ ￥ 130 ＰＩＣマイコン
マルツパーツ館のサイトの解説で使われていたＰｉｃで８本足 　		 秋月電子
ＰＩＣ２４ＦＪ６４ＧＡ００２−Ｉ／ＳＰ ￥ 330 ＰＩＣマイコン
機能豊富で特にＳＰＩ（シリアルペリフェラルインタフェイス）が２ｃｈあるということで購入
２８本足 　		 秋月電子
ＩＣソケット　（　８Ｐ）
　（１０個入）		 ￥ 100 秋月電子
ＩＣソケット　（２８Ｐ）　
スリム３００ｍｉｌタイプ　（１０個入）		 ￥ 200 秋月電子
MPLALB IDE 無料 Ｐｉｃのプログラムを書いて、Ｐｉｃに書き込むソフトウエア
 Ｍｉｃｒｏｃｈｉｐのサイト
無料ダウンロード出来る

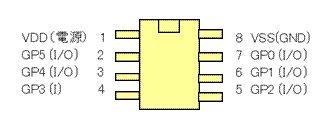

Ｐｉｃ１２Ｆ６８３のピン構成です。
ＬＥＤは７番ピンのＧＰ０に接続することにします。
１番ピンに電源をつなげます。
８番ピンはグラウンドです。
ＰＣのソフトＭＰＬＡＢからＰＩＣＫＩＴ３を経由してアダプタキット上のＰＩＣ にプログラムを書き込んでいるところです。

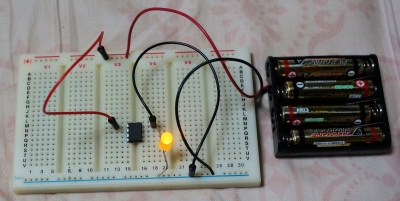

ブレッドボード上に回路を組んでＬＥＤを点滅させているところです。

Ｐｉｃは２Ｖ〜５．５Ｖで動作するので単４電池４個を電源としました。
単４電池としたのは４個で 約５Ｖになる使い古しがあったためです。

非常に簡単な回路なので左を見てもらうとはわかると思いますので回路図は載せません。

ＬＥＤを抵抗で減圧する必要がありますが、使っているＬＥＤは抵抗内蔵のもの（秋月で購入） なので抵抗を付けていません。

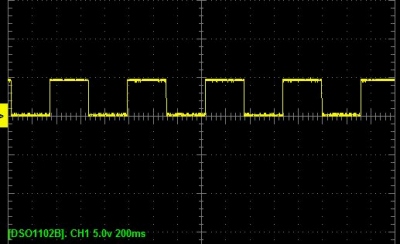

どのような信号が出ているのかを見るためにオシロスコープをつなぎました。
電圧５Ｖ、幅約３００ｍｓの矩形波が断続的に出ているのがわかります。
以下にこのためのアセンブラプログラムを載せます。
参考にしたのはこのページです。
http://www.geocities.jp/ejiri_takahiro/S_5214_A5.html
	list      p=12f683
	#include
	__CONFIG _CP_OFF & _CPD_OFF & _WDT_OFF & _PWRTE_ON & _INTRC_OSC_NOCLKOUT & _MCLRE_OFF
w_temp		EQU	0x70
status_temp	EQU	0x71
CNT1		EQU	0x20
CNT2		EQU	0x21
;**********************************************************************
		ORG     0x000
		goto    main
		ORG		0x004
		movwf		w_temp
		movf		STATUS,w
		movwf		status_temp
; ISR Codes
		movf		status_temp,w
		movwf		STATUS
		swapf		w_temp,f
		swapf		w_temp,w
		retfie
main
		bsf		STATUS,RP0	;bank1
		clrf		ANSEL		;デジタルＩＯモード
		clrf		TRISIO	;GPIO出力モード
		bcf		STATUS,RP0	;bank0
		bcf		STATUS,RP1
		clrf		INTCON	;割り込み禁止
		movlw		0x07
		movwf		CMCON0	;コンパレータ電源ＯＦＦ
		clrf		GPIO
main_loop
		bsf		GPIO,0
		call 		DLY_250
		bcf		GPIO,0
		call 		DLY_250
		goto		main_loop
;Delay Routine
DLY_250	; 250mS
		movlw		0xfa			;CNT1 ←　250
		movwf		CNT1
DLP1
		movlw		0xf0			;CNT2 ←　240
		movwf		CNT2
DLP2    		;1ms時間待ち
		nop
		nop
		decfsz		CNT2,f
		goto			DLP2
		decfsz		CNT1,f
		goto			DLP1
		return
		END
