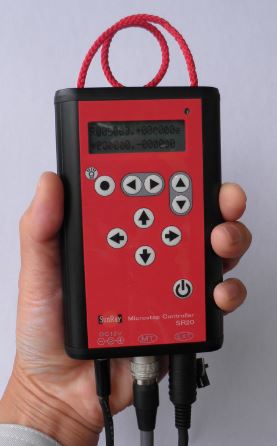

■オールインワン ハンディコントローラ ＳＲ２０ （２軸赤道儀および経緯台対応）
クイックマニュアル
経緯台モード
Bluetooth接続
Skysafari7接続
パラメータ説明
子午線近傍の設定
パラメータ変更手順例
【特徴】１．手のひらサイズのオールインワンコントローラ
操作部、パルス発信器部、ドライバー部を一体化。
２．究極のマイクロステップ駆動[VMS制御]
独自開発マイクロステップドライバにより、低速から高速まで、なめらか運転。
マイクロステップ分割数は、その速度領域により自動的に可変しています。
低速：1024分割→512分割→256分割......4分割→高速：4分割（最大10段階）
恒星時周波数は約３０００ｐｐｓ
３．ＬＣＤ（１６文字ｘ２行）により各種設定および操作。
赤経、赤緯データを設定し、同期および導入操作。
追尾調整設定、各種パラメータ設定。
（電流比率は追尾、導入、ＪＯＧ、停止それぞれ個別設定）
４．各種追尾モード
恒星追尾（０．０１％単位で追尾比率の設定が可能、０％〜９９９．９９％）
太陽追尾、月追尾、任意設定追尾、追尾なし（地上モード）
５．Ｂｌｕｅｔｏｏｔｈモジュールを内蔵しＬＸ２００星図ソフトに対応。
Ａｎｄｒｏｉｄ系タブレット：ＳｋｙＳａｆａｒｉＰｌｕｓ
パソコン（Bluetooth環境要）：ステラナビゲータ、ＳｕｐｅｒＳｔａｒ等
【主な仕様】
電源入力： ＤＣ１２Ｖ〜２４Ｖ 最大２Ａ
出力相電流： ０．１Ａ〜１．０Ａ
適用モータ： ２相ステッピングモータ（ユニポーラ）
駆動方式： ユニポーラ定電流制御 可変マイクロステップ駆動[VMS制御]
（電気的最大分割数1024）
ＣＰＵ： ３２bitＡＲＭプロセッサ ２個
外形寸法： （ケース寸法）縦１３０ｍｍ 横８２ｍｍ 厚２４ｍｍ
【動作確認済み適用モータ】
オリエンタルモーター： ＰＫ２２３ＰＡ−ＳＧ＊＊、ＰＫ２４３Ａ１−ＳＧ＊＊、ＰＫ２５６−０２Ａ、ＰＫ２５８−０２Ａ
ＰＫＰ２２３Ｕ０９Ａ−ＳＧ＊＊、ＰＫＰ２３５Ｕ１２Ａ、ＰＫＰ２４３Ｕ０９Ａ−ＳＧ＊＊、
ＰＫＰ２６４Ｕ２０ＡーＳＧ＊＊
日本パルスモーター： ＰＦ３５Ｔ−４８０２１Ｇ ユニポーラ ４．２Ｖ ８Ωギヤ１／４０または１／１２５
【価格】
ＳＲ２０コントローラ本体：￥１２１，０００（税抜価格￥１１０，０００、税￥１１，０００）
モータケーブル（標準仕様）：￥１１，０００（税抜価格￥１０，０００、税￥１，０００）
オートガイド用モジュラーケーブル：￥１，１００（税抜価格￥１，０００、税￥１００）
■パルス列出力仕様ハンディコントローラ ＳＲ２０Ｐ
パルス列コネクタ布線表.pdf パラメータ説明書.pdf
主な特徴１．従来コントローラＳＲ２０の外形および機能そのままにパルス列出力仕様とし他社製モータドライバを接続可能とした。
大容量のドライバ接続により大型赤道儀・経緯台に対応可能。
２．出力パルス生成にはＤＤＳ（ダイレクトデジタルシンセサイザ）を採用し出力周波数最大１ＭＰＰＳを実現した。
最大１ＭＰＰＳまで継ぎ目なく連続に可変。滑らかな加減速を実現。
３．電源電圧は、ＤＣ１２Ｖ〜２４Ｖ ０．２Ａ
【価格】
ＳＲ２０Ｐコントローラ本体：￥１１０，０００（税抜価格￥１００，０００、税￥１０，０００）
パルス列出力コネクタケーブル（標準仕様）：￥１１，０００（税抜価格￥１０，０００、税￥１，０００）
オートガイド用モジュラーケーブル：￥１，１００（税抜価格￥１，０００、税￥１００）
注）モータドライバが別途必要です。

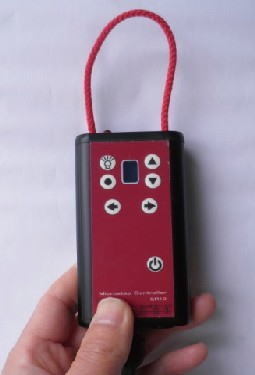

■超小型ハンディタイプ ＳＲ１０ （１軸赤道儀対応）
カタログ.pdf 取扱説明書.pdf
主な特徴１．超小型・軽量オールインワンタイプ（操作部、パルス発信部、ドライバー部を一体化
２．駆動方式は定電流正弦波ＰＷＭマイクロステップ（電気的最大分割数１０２４）
３．速度領域によりマイクロステップ分割数をフレキシブルに可変
パルスモータの全領域を最適条件で運転
４．電源電圧は、ＤＣ４．８Ｖ〜１２Ｖ モバイル仕様に最適
ニッケル水素電池１．２Ｖ−４本（４．８Ｖ）
５．１軸赤道儀対応（各設定値は内蔵フラッシュメモリに記憶）
主な設定項目：基準追尾速度、モータ電流値（追尾時、ＪＯＧ運転時）、北／南半球
オーバーリミットスイッチ使用／未使用
追尾モード：恒星追尾、太陽追尾、月追尾
追尾速度の０．５倍速、２倍速、０．０１〜１．９９倍速まで任意
