CD-player完成

＜やっと、完成しました。＞
　いろいろ試行錯誤の末に、やっとCD_ROMドライブとコントローラーをケースに組み込んで
オーディオラックに入れて、使えるようになりました。ＰＣを立ち上げずにＣＤが聴けるので
重宝しています。作業時間などを考慮に入れなければ、安上がりのＣＤプレーヤーです。

＜＜使用した物・パーツ＞＞
CD_ROMドライブ：　LG CRD-8400B
コントローラー：　PIC 16F887で作った Ver.2基板
ケース：　パナソニック　DVD_プレーヤーを加工
電源：　スイッチング方式　ACアダプター 12v, 5v

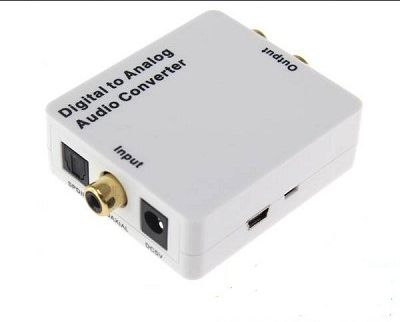

D/Aコンバータ：　上海問屋 DN-82858 ドスパラ通販で購入

電源について(←クリックしてください。)

ケース加工(←クリックしてください。)

画像をクリックすると大きくなります。（戻るときは←）
＜横から見た画像＞
電源部とPICコントローラーが見えています。プリント基板上の
タクトスイッチの接続は、フロントパネルのボタンに繋いでいます。
PICコントローラーは軽いので、右図のようなパーツと両面
接着テープでアルミ板に貼り付けています。
雑誌に紹介されていたので、真似してアクリル板で作りました。
＜上から見た画像＞
平面的に配置はギリギリです。CD_ROMドライブの
デジタル出力に、通販で購入したDAC（右）を繋ぎました。
電源のDC5vはPICコントローラーと同じレギュレータから
ノイズやリップルの少ないものを供給しました。
＜背面です。＞
接続するのは、電源コネクタとRCAピンだけなので
パネルはつけず開放状態です。
CD_ROMドライブのDIGITAL-OUTからDACに接続し、
DACのアナログ出力(RCA)からアンプに繋いでいます。
＜上部カバーをかけた完成写真＞
フロントパネルの文字はあえて手書きにしました。
（この方が手作り感がでます。）
側板が美しいのでこれを生かした出来上がりです。
出てきた音はと言うと、・・・ガラクタ箱の中でくすぶっていた
CD_ROMから・・とは、とても想像出来ないものです。
（無論、これは手作りの"贔屓目"が目一杯入っていますが）
これでＬＰからコピーしたCDの曲も聴けます。
