自家溶接作品集（ My Home Welding Works Collection ）

平成29年（2017）11月7日（火）

クリックすると大きい画像が表示されます。

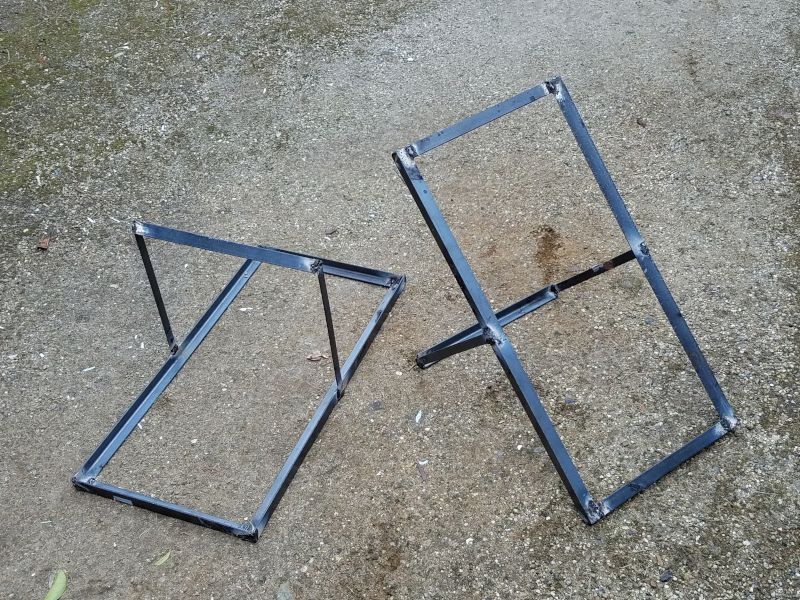

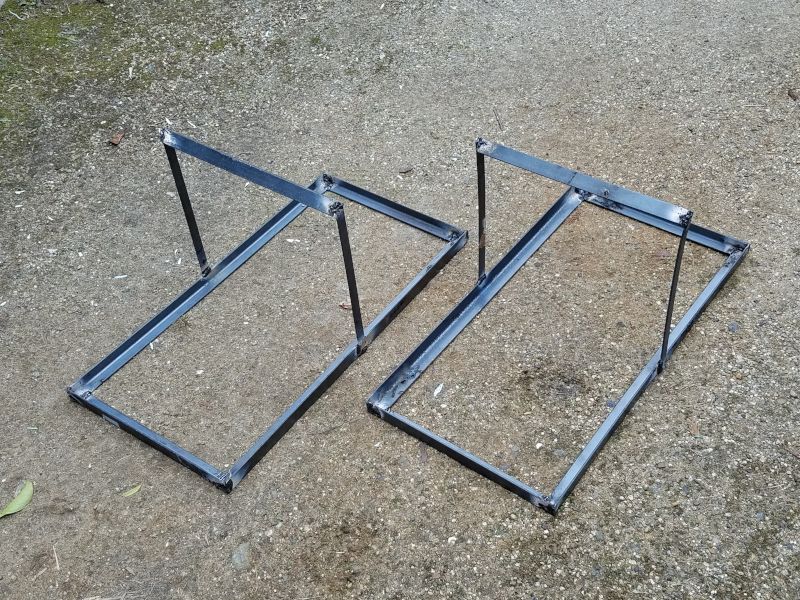

苗箱運搬枠 / Transport Frame（H30-1/14）
鍬立て器 / Tool Stand（H30-1/08～09）　・・・　クワダテ器の製作を企て（クワダテ）た！

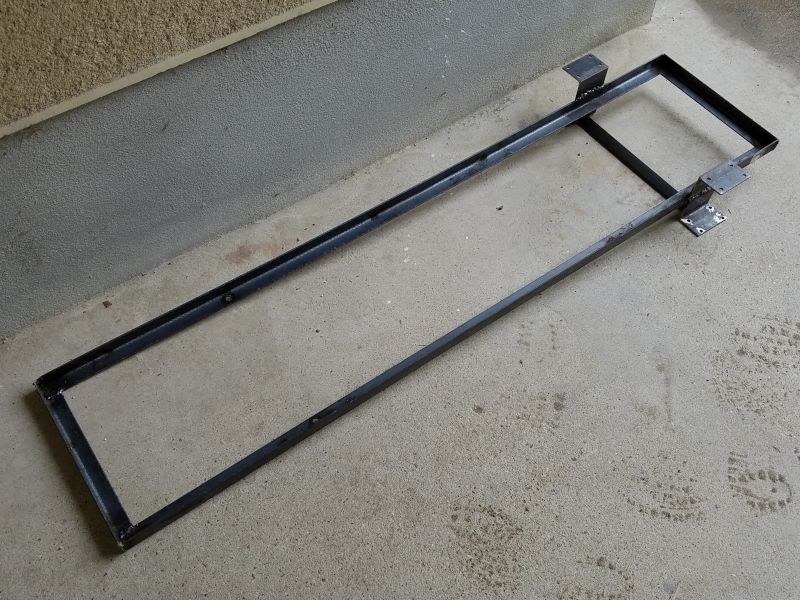

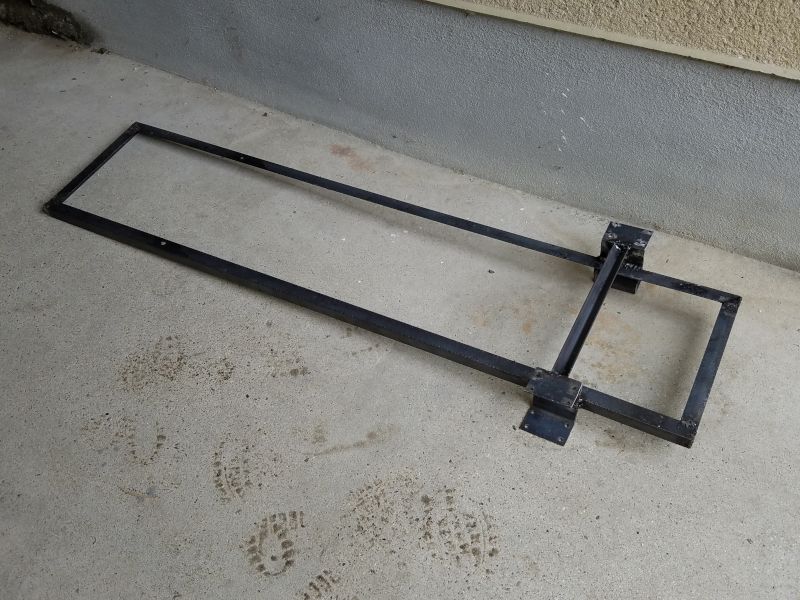

1. 鉄枠ベース（右が正置）
  - 製作図面（現物と寸法等相違あり）
  - L鋼（山形鋼）は近くのホームセンターで購入、溶接仕上げ

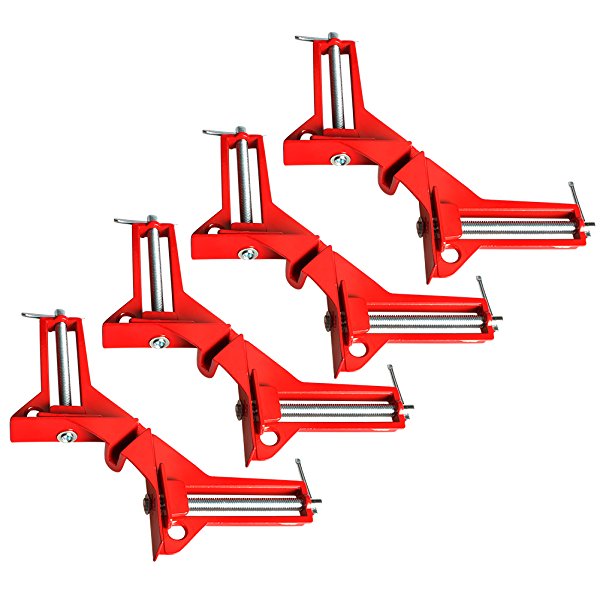

  - ネットで購入した4個セットのコーナークランプは非常に便利

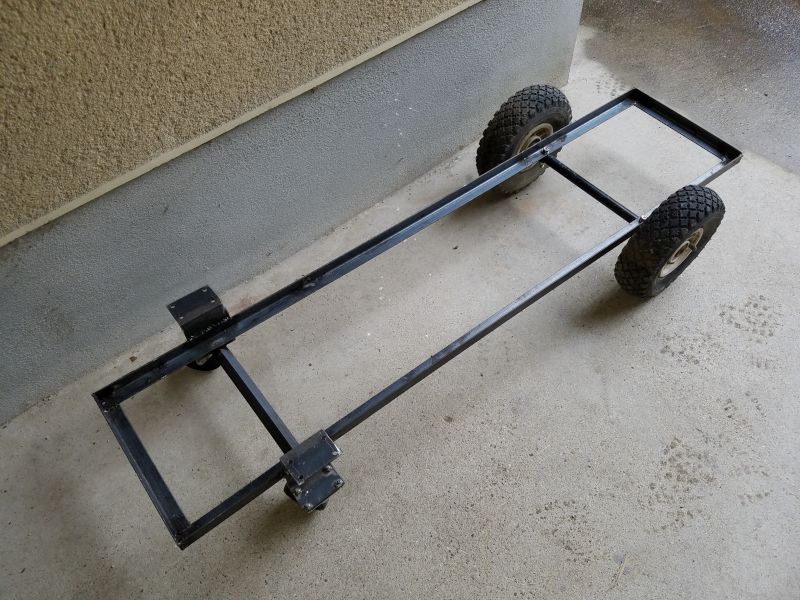

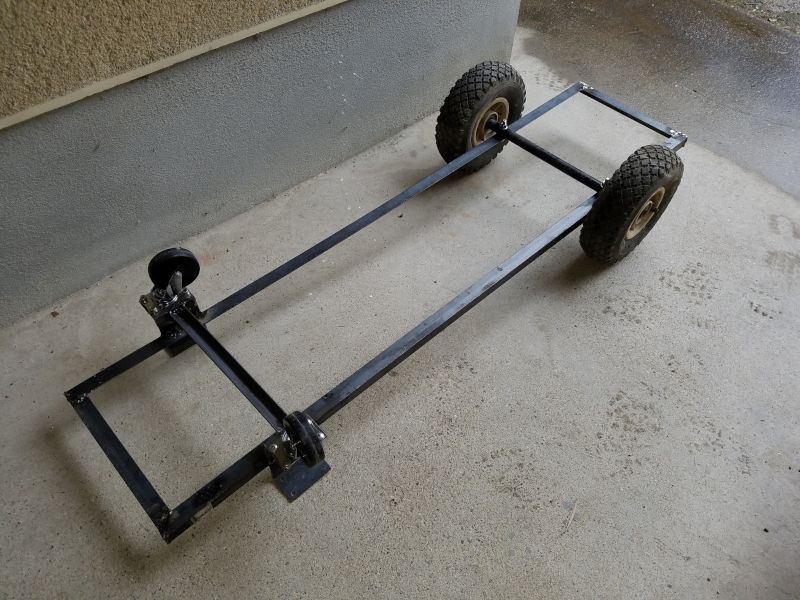

2. 車輪を取付け（右が正置）
  - 自在車輪はネットで購入
  - タイヤ（パイプ軸付き、チューブレス）は、昔の農機具か何かに付いていたもの

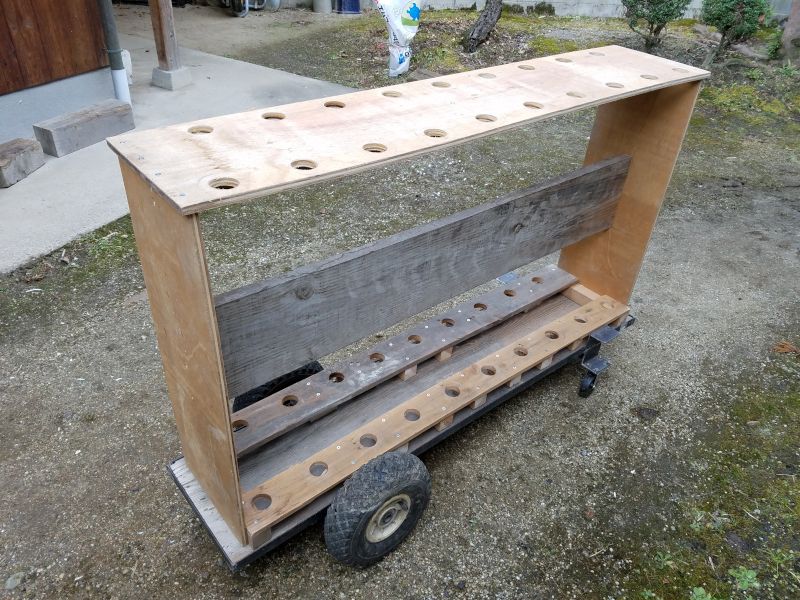

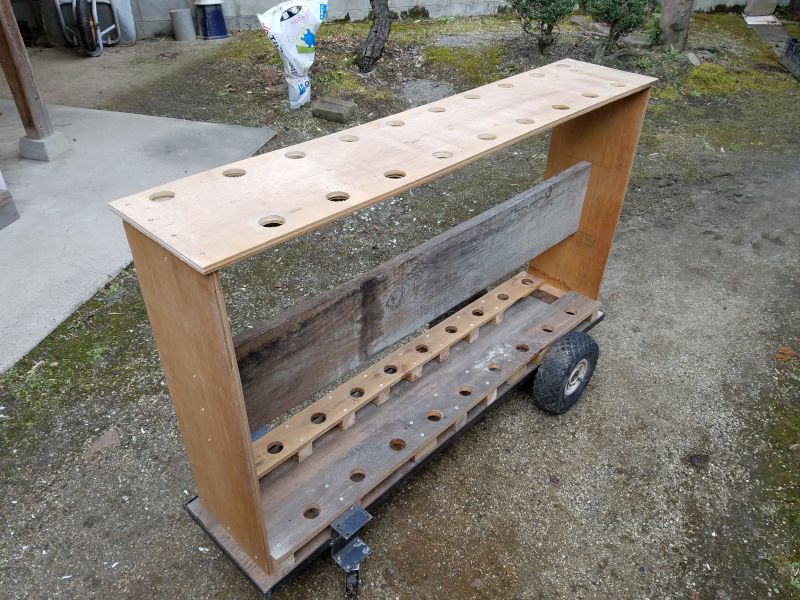

3. 鍬立て器本体（木製）を取付け
  - あり合わせの材木を使い、鍬立て器本体をDIY！・・・図面無し、現物合わせ
  - 全高約865mm、最大幅約472mm、最大長約1300mm

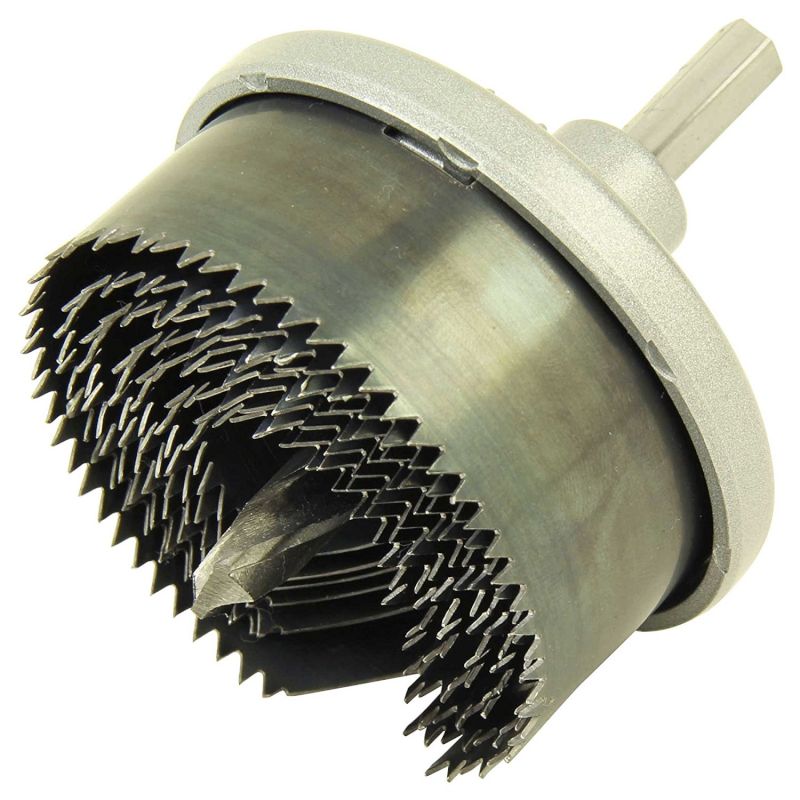

  - 丸穴は E-Value 木工用7枚刃ホールソーセットの38mmを使用、結構使える
  - 材木の接合には、お馴染みのコーススレッド

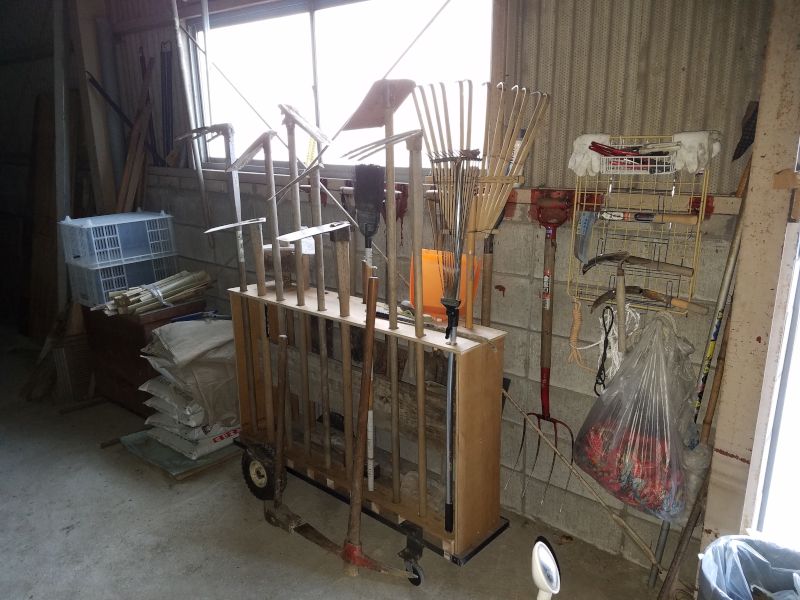

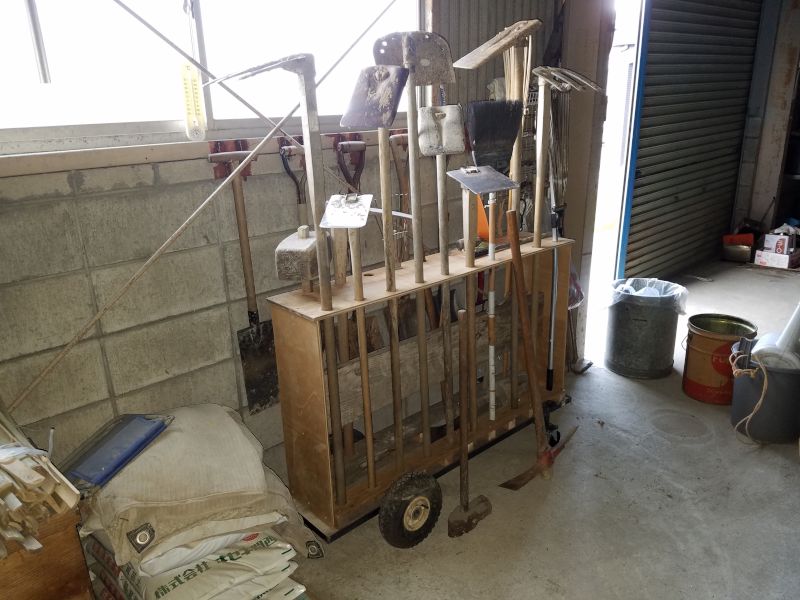

4. 鍬等をセット
  - 後はジグソー等で調整加工（ツルハシ、バール、大ハンマその他の収納）
  - 今まで床に直置きしていたモノが結構うまく収まりそう
  - 溶接の鉄枠ベースが本当に必要だったのかは問わない

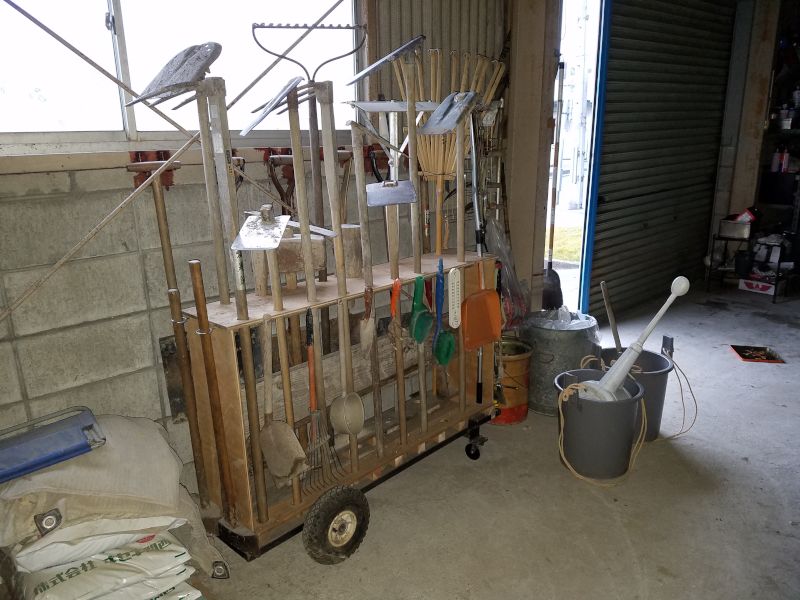

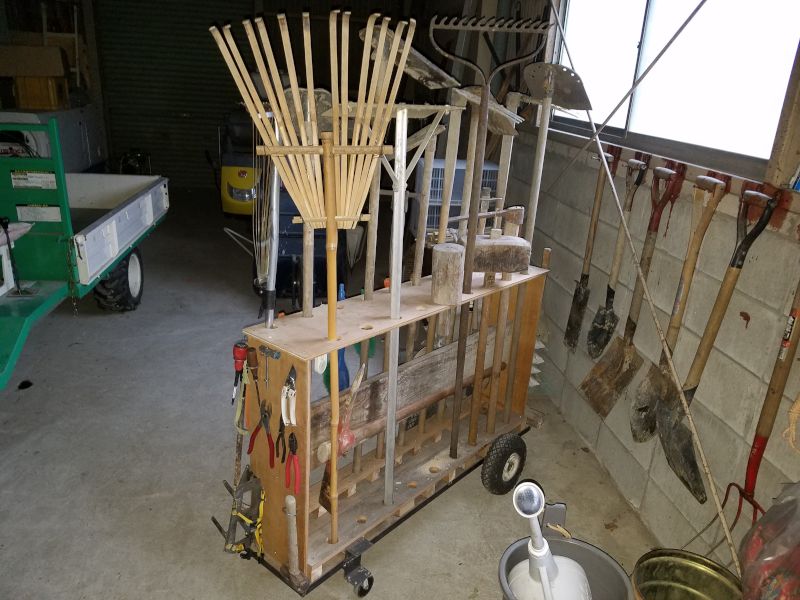

5. バージョンアップ（H30-2/01）
  - ツルハシ、バール、大ハンマその他を収納できるようにした
  - あり合わせのヒートン等を使用

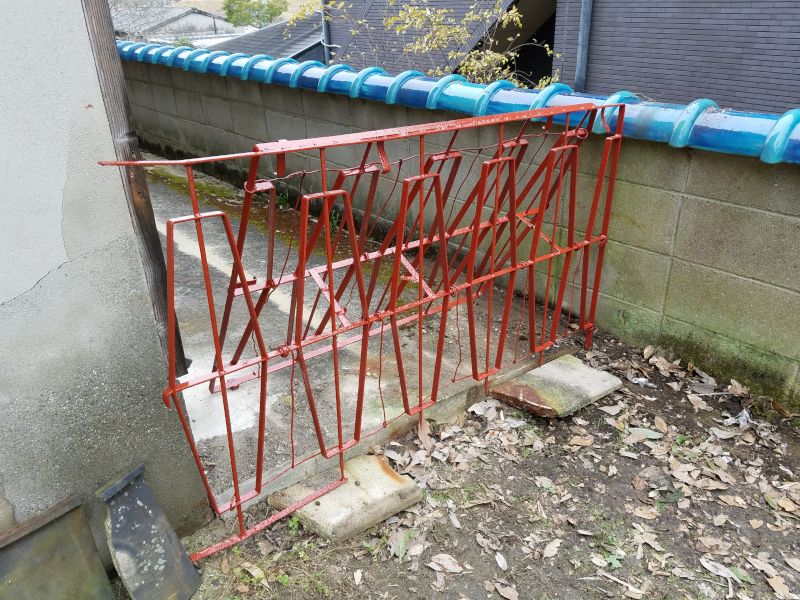

衝立 / Steel Barrier（11/29）

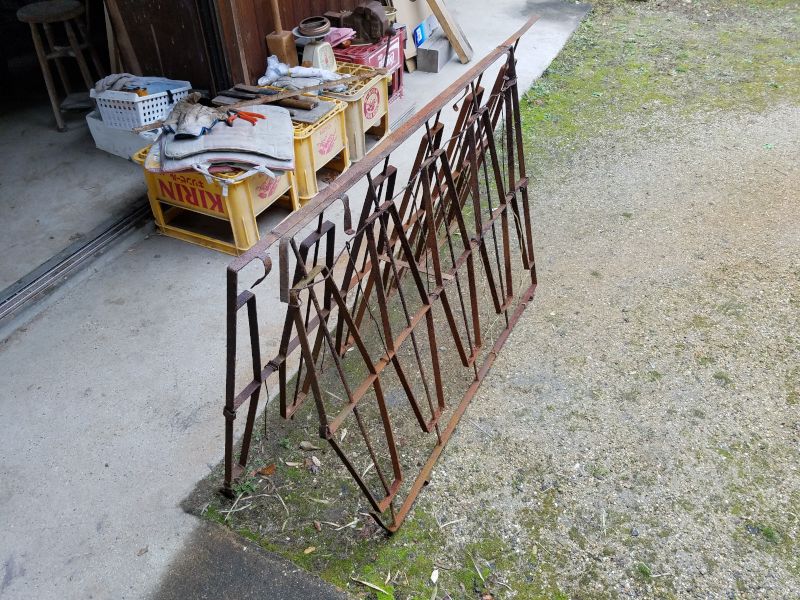

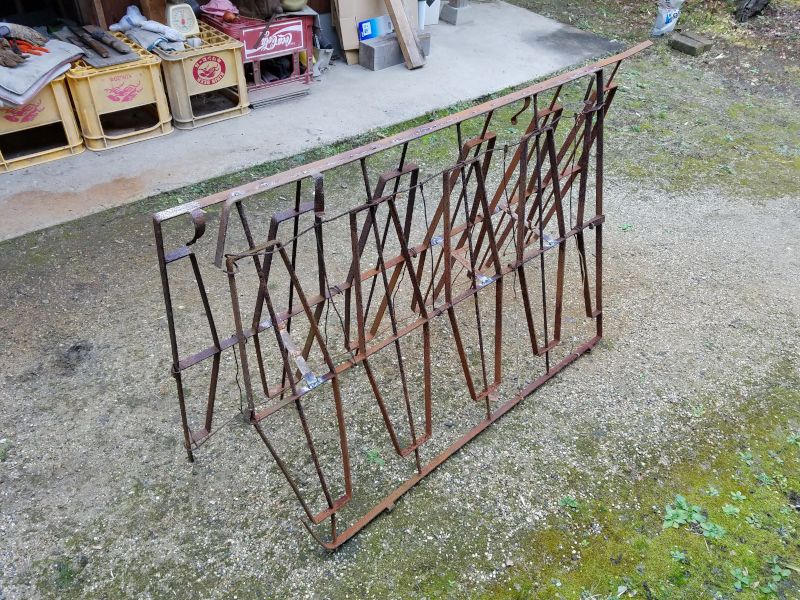

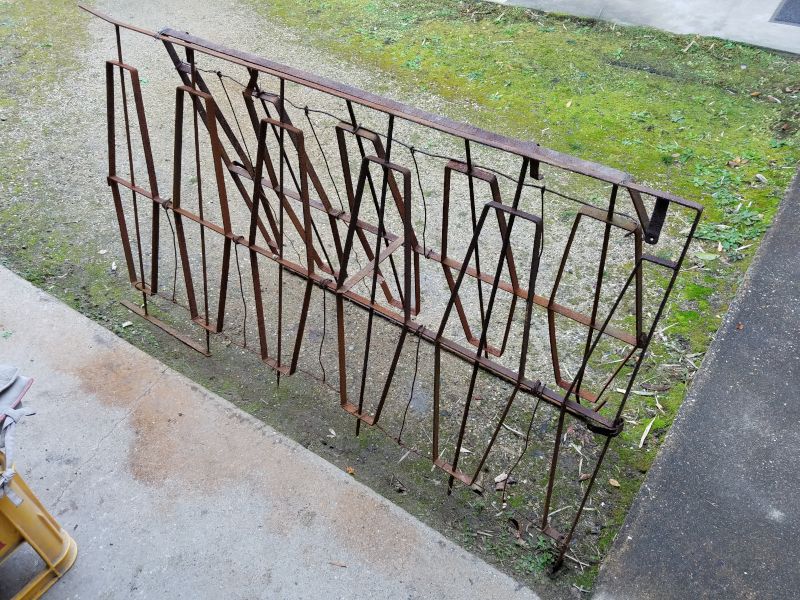

1. 昔の窓用鉄格子を改造

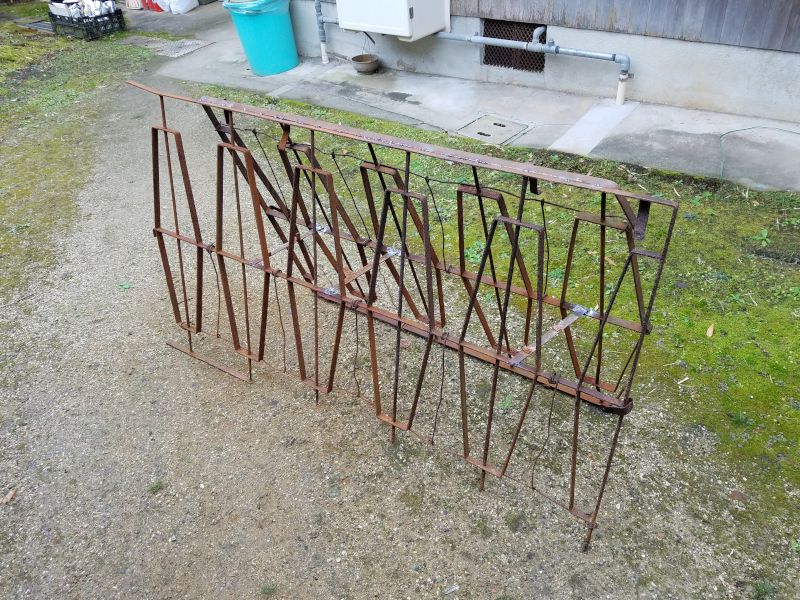

2. 溶接完了

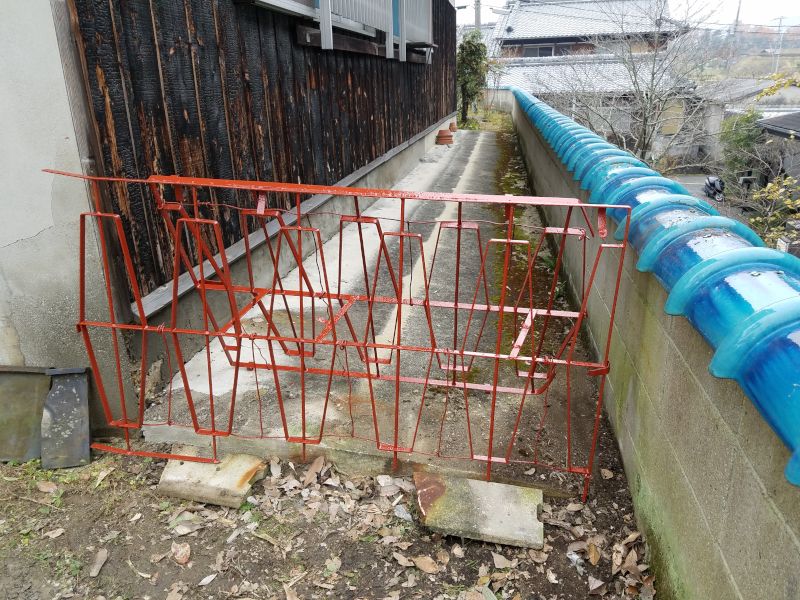

3. 錆止め塗装で完成
シャベル掛け / Shovel Hook

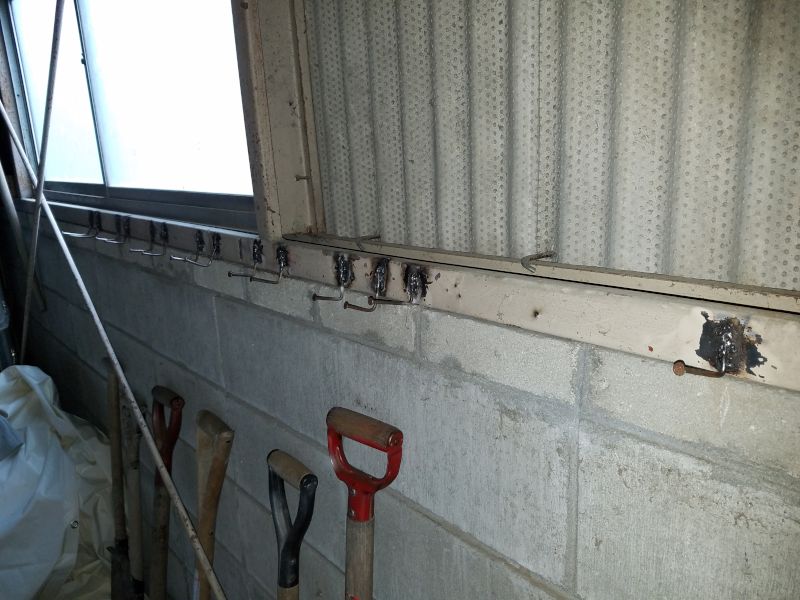

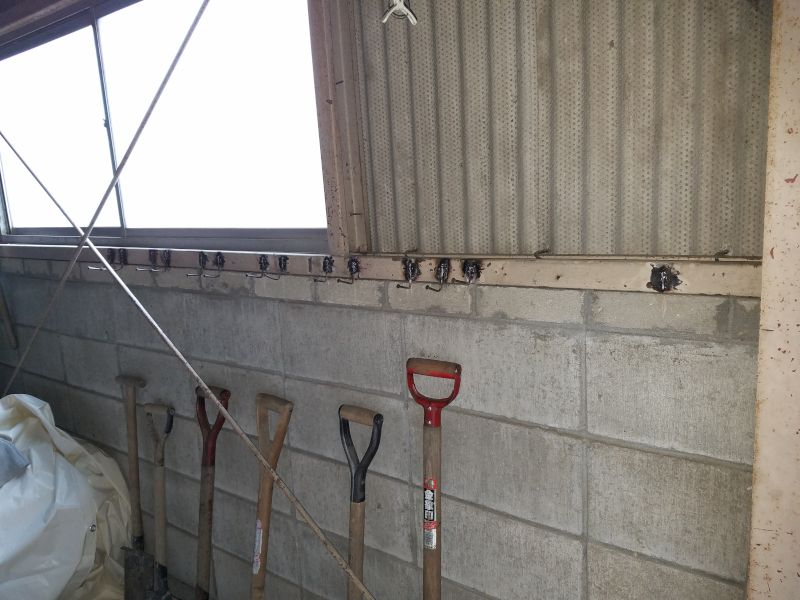

1. 農業倉庫の鉄骨梁
  - 5寸釘をL字形に曲げてリップ溝形鋼（C形鋼・Cチャン）に溶接
  - 電流調整がまずいのかCチャンの一部に穴が開いた、・・・

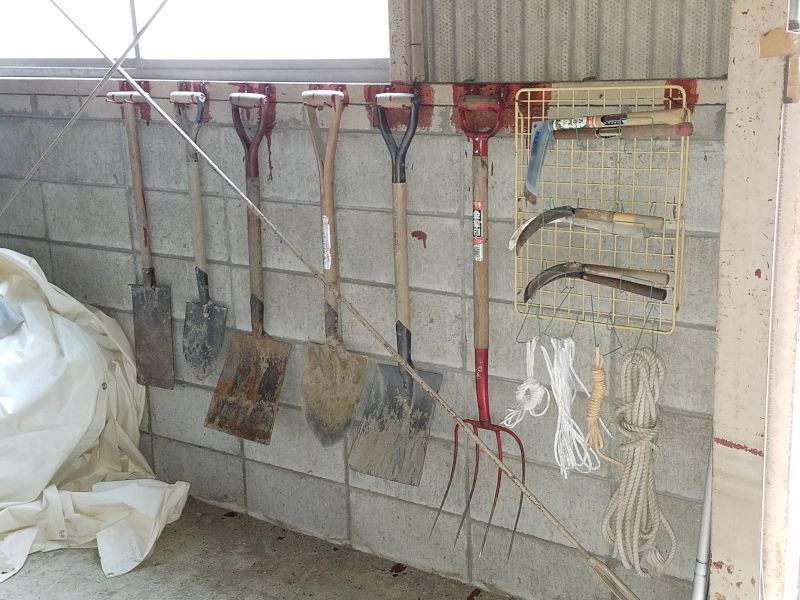

2. 完成（11/18）
  - 防錆赤ペン塗付で完成（とりあえず）
  - 今までは地ベタに立て掛けていたが、多少はスッキリしたか、・・・！
  - あとはクワ立てのDIY等、・・・
15kg用米袋立て器 / Rice Bag Holder

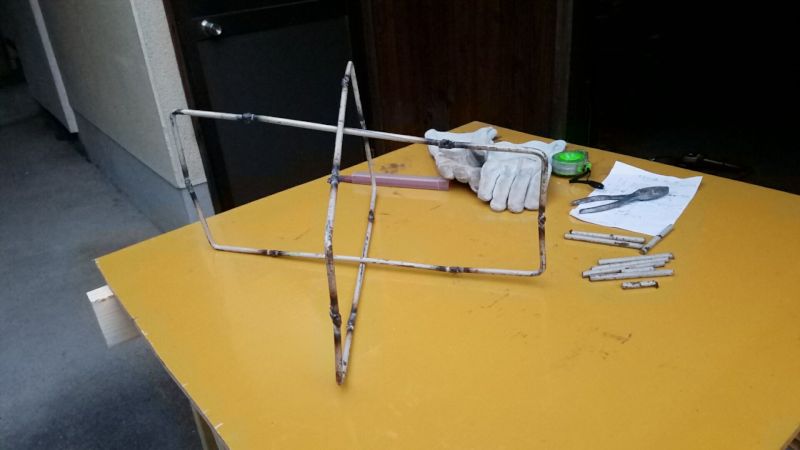

1. 改造途中
  - 30kg用米袋立て器の12ヶ所×2枠＝合計24ヶ所をカット（by デュアルソーダブルカッター）
  - 溶接機で15kg用に再組立て
  - 丸鋼は直径8mm

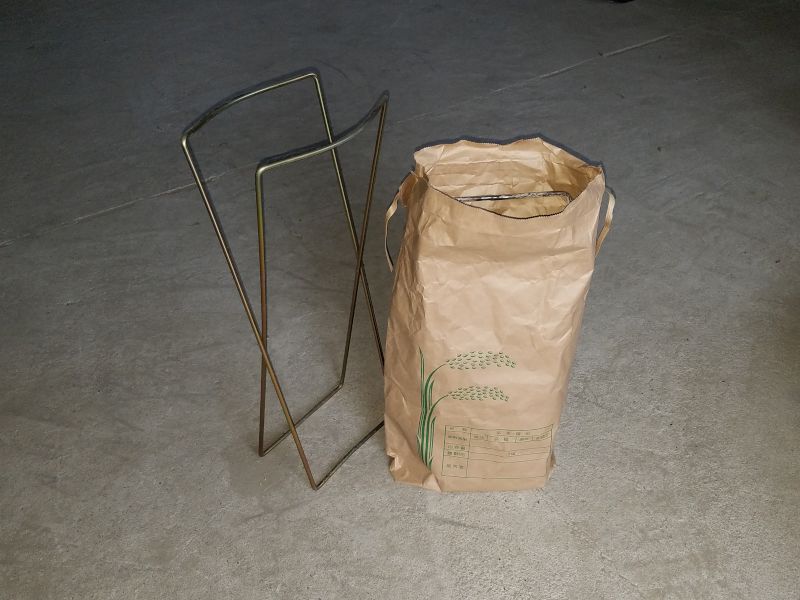

2. 完成（10/28）

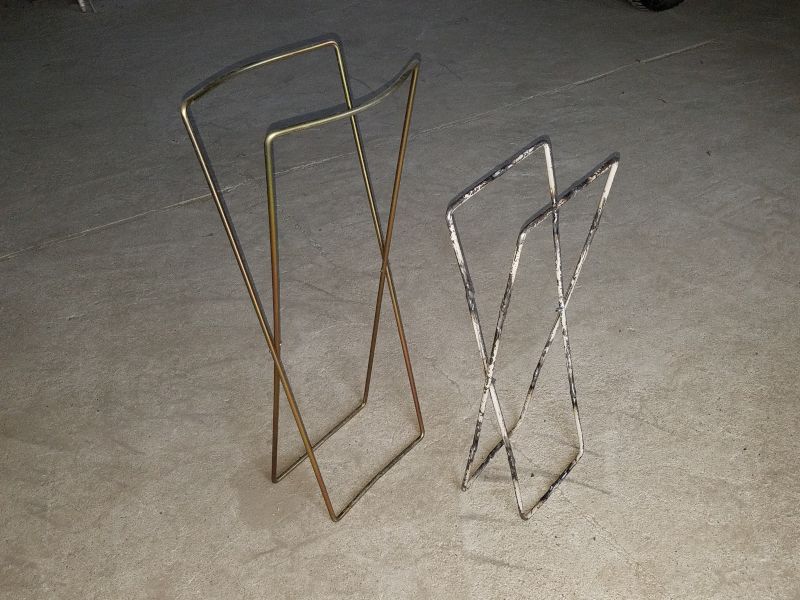

  - 左がコメ袋30kg用、右が15kg用への改造品

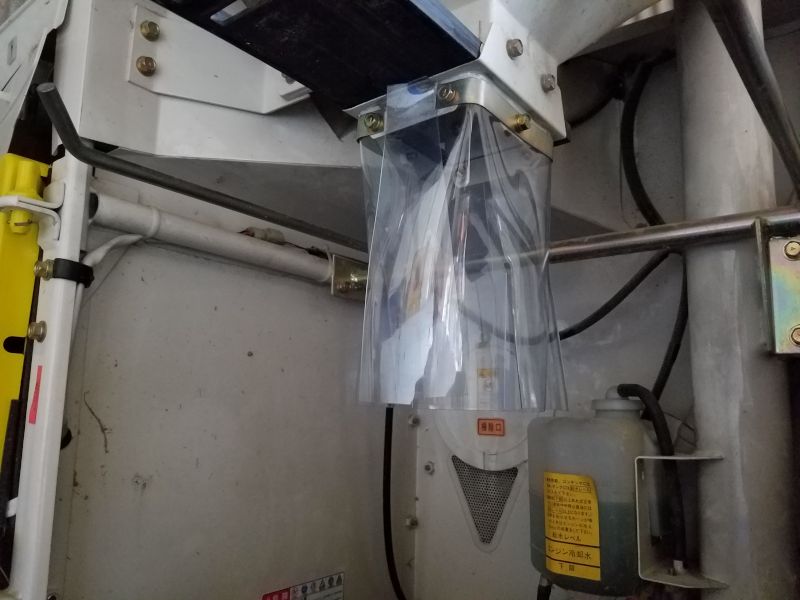

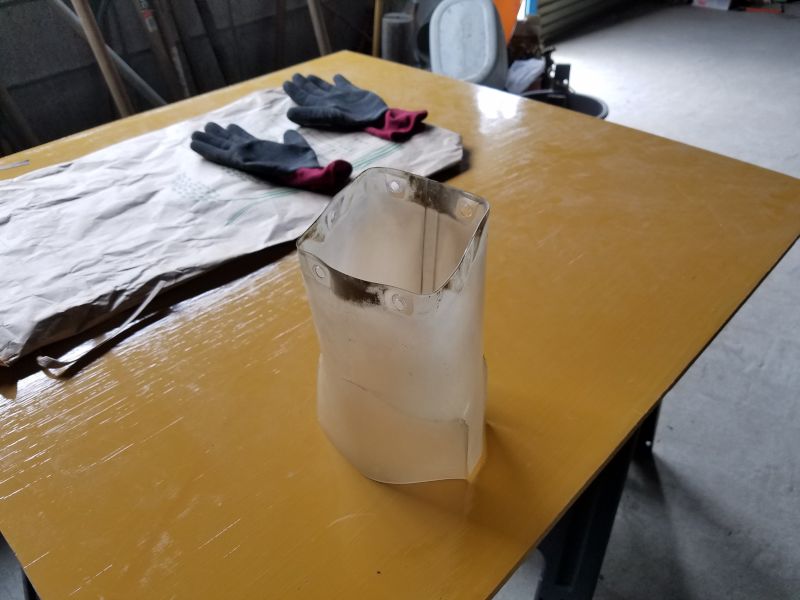

3. コンバインのホッパー（10/25）
  - ビニルカバーも取り換えた（溶接とは全く別のハナシ）
溶接関連道具・用具類
