日曜大工作品集
平成29年（2017）11月7日（火）
クリックすると大きい画像が表示されます。

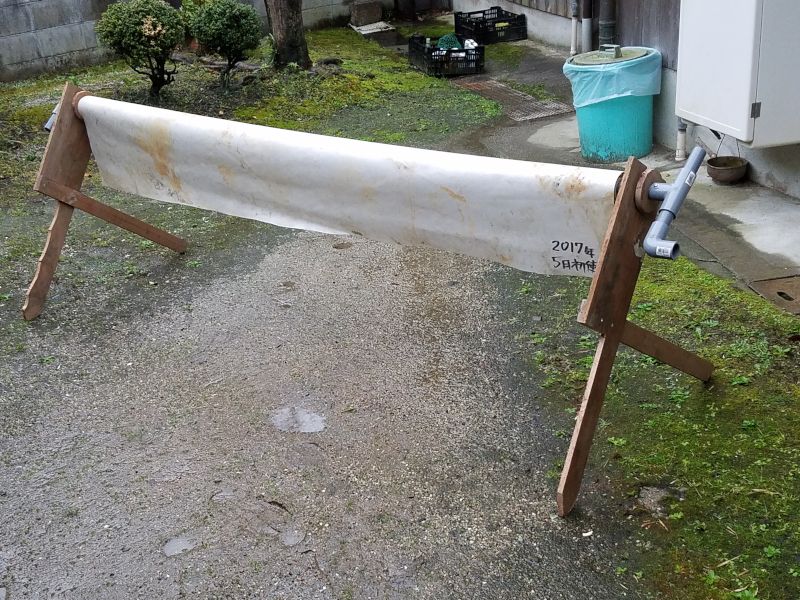

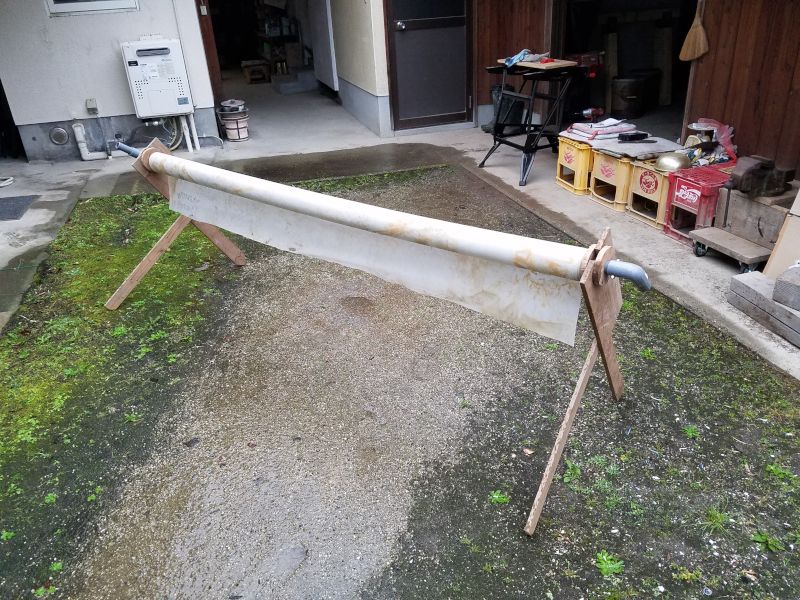

- 育苗シート巻取器（H30-4/24）
- 完成形
- 木製円盤：φ32.5×φ100×4枚
- シート全幅：2150mm
- VP-25 塩ビパイプ、チーズ、エルボを使用

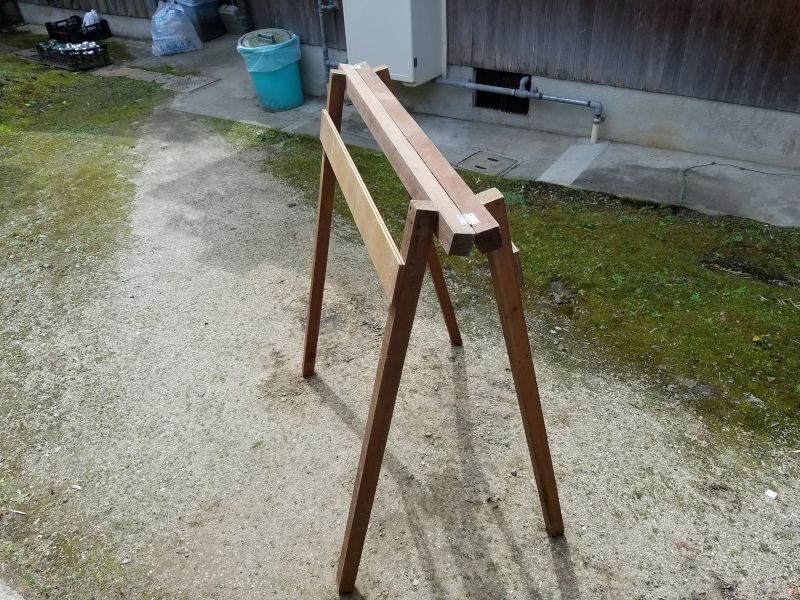

- 草刈用飛散防止フェンス（H30-4/19）

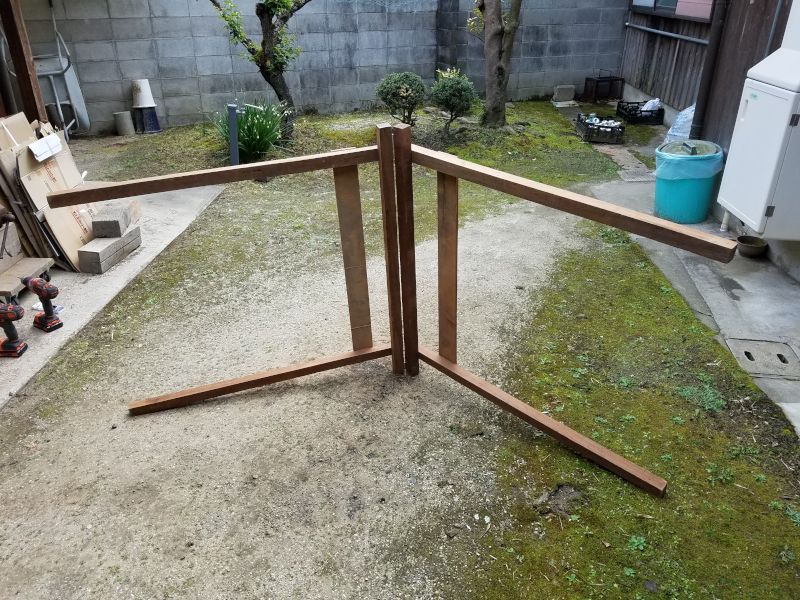

- 木製フレーム（折りたたみ式）
- あり合わせの材木と丁番（2枚）を使用
- 横幅：max.1060mm、高さ：max.1080mm

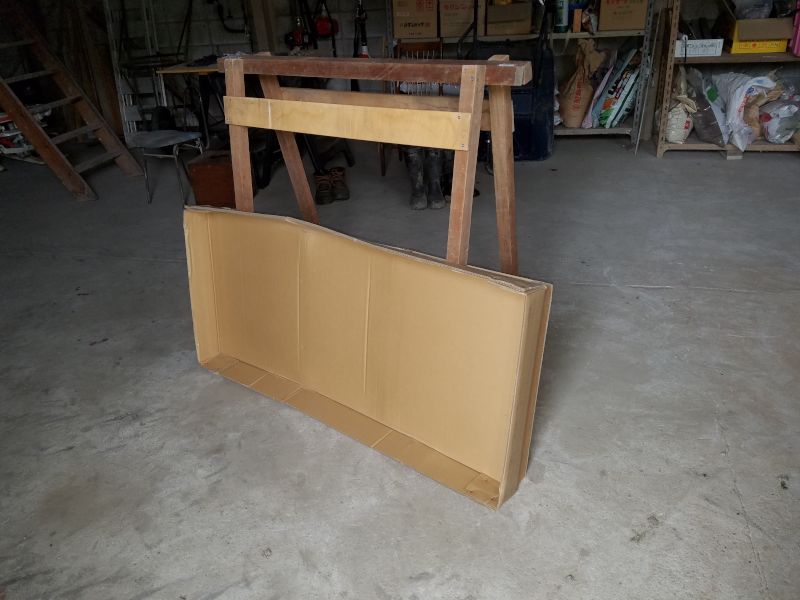

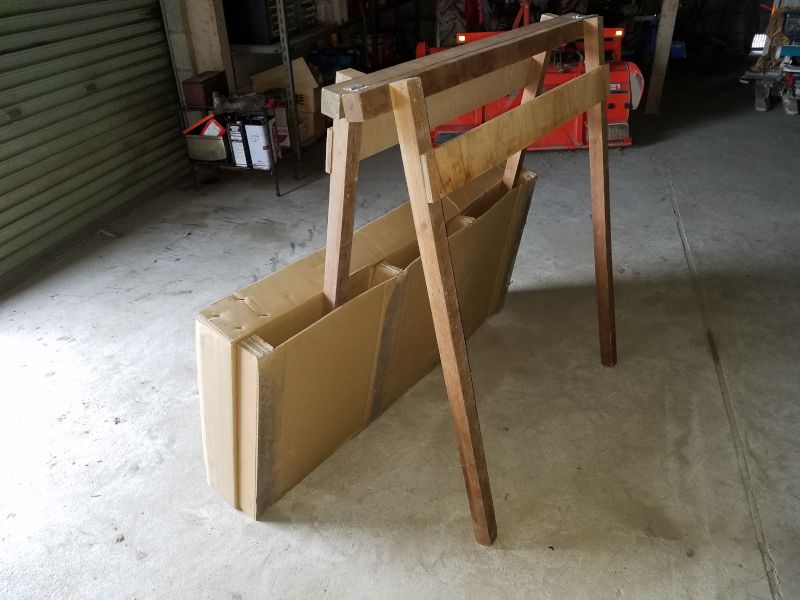

- 一旦完成
- 自走式草刈機の段ボール底板をフェンスとして使用しようとしたが、・・・

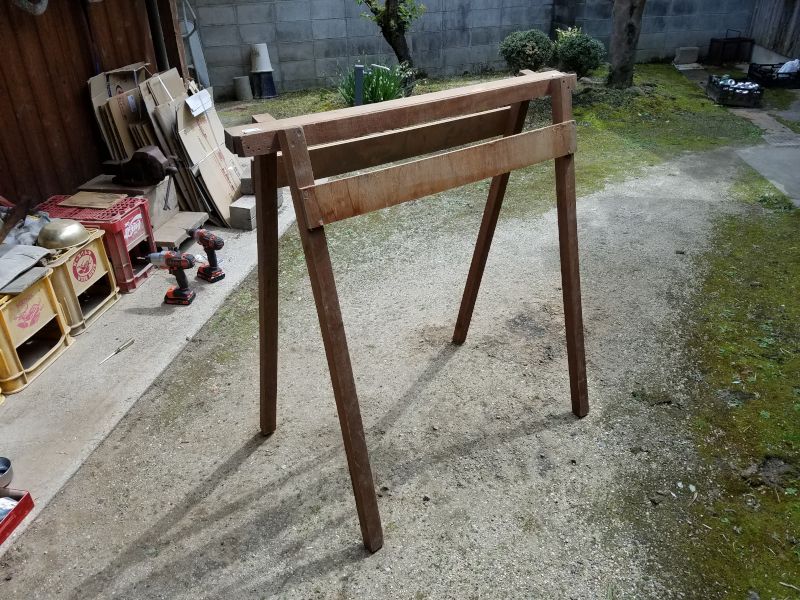

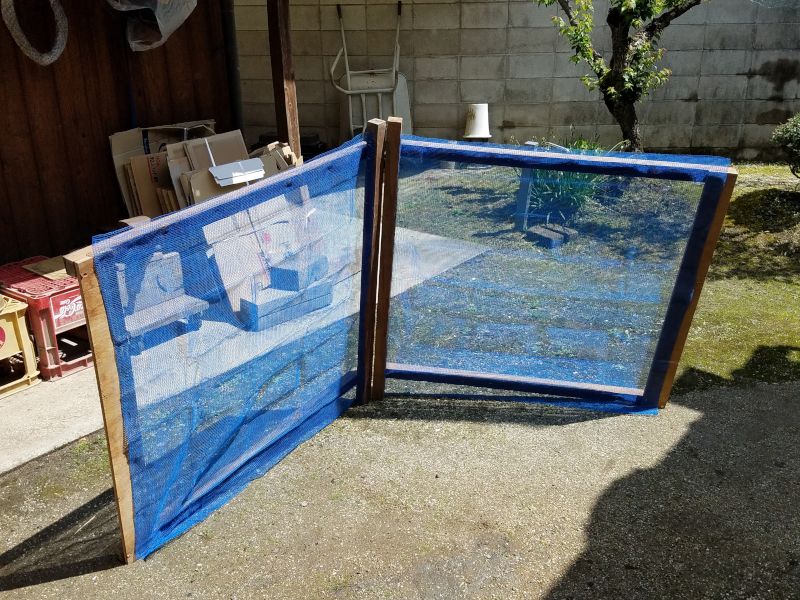

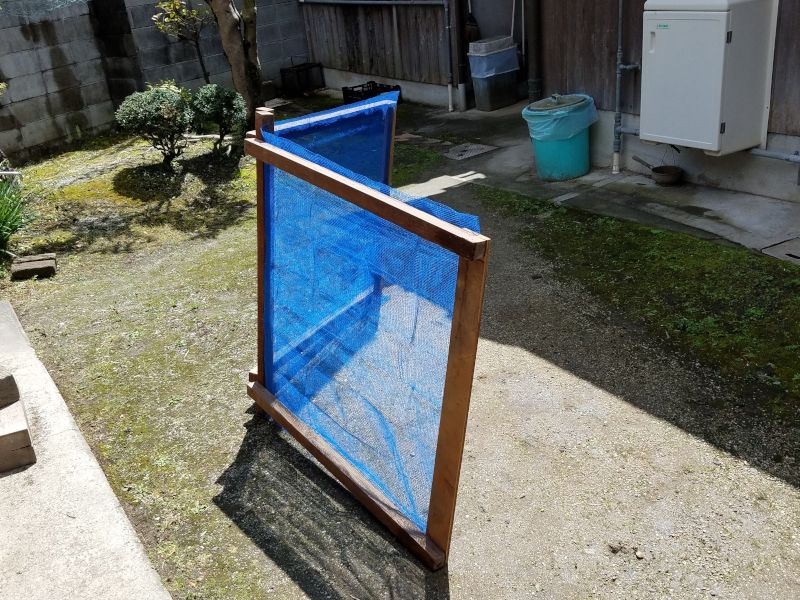

- 最終形
- 木製フレームの桟の位置変更
- 百均で購入した防風ネット（4mm目、2枚重ね）をタッカーで貼り付け
- 早速道路際の草刈りで使用、効果あり（写真なし）

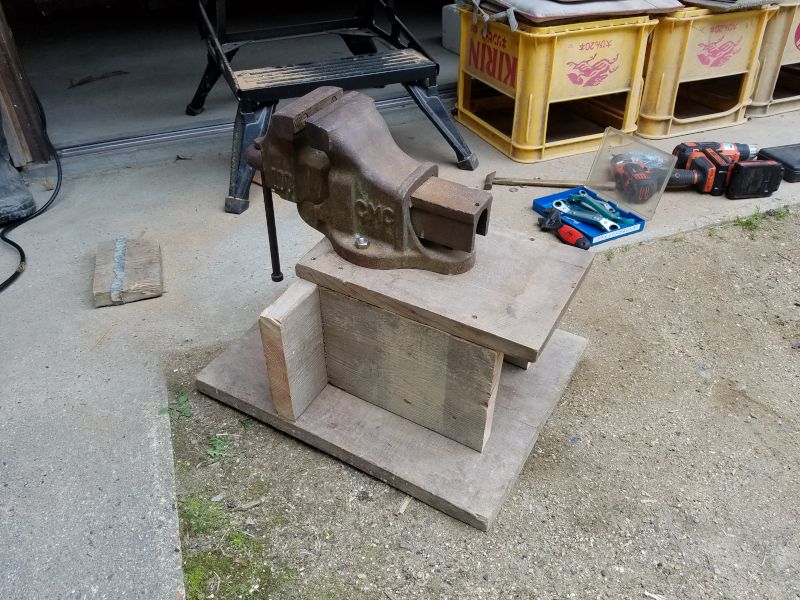

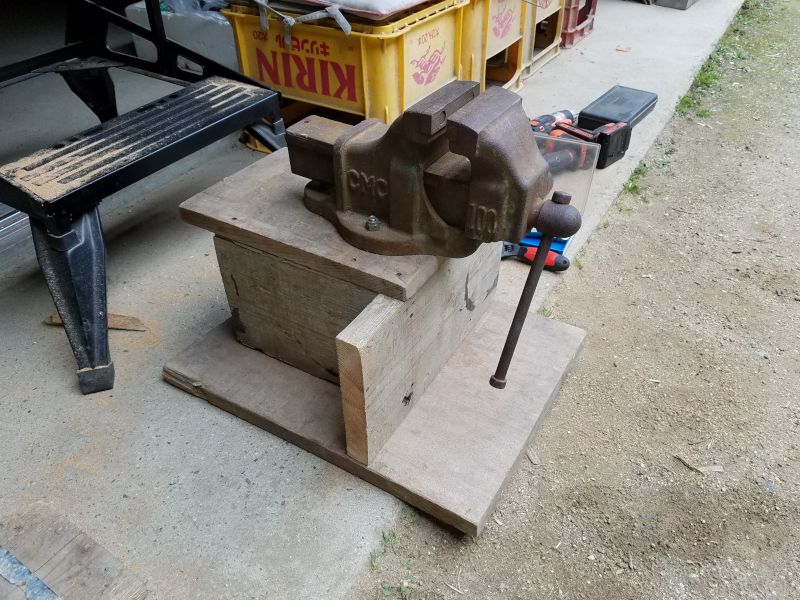

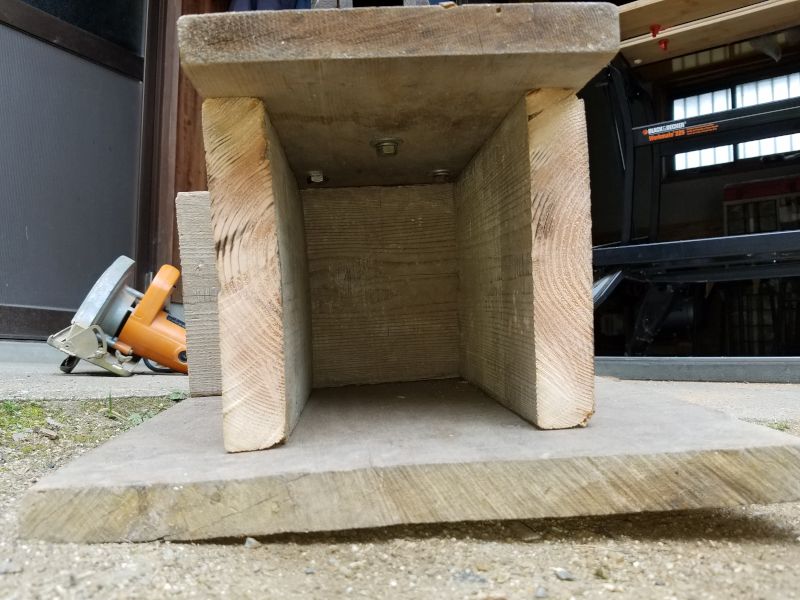

- 万力スタンド（H30-3/19）
- あり合わせの材木とボルト・ナットを使用
- これまでは逆さにした日本酒ケースに万力を載せたままで使用、非常に使い難かった

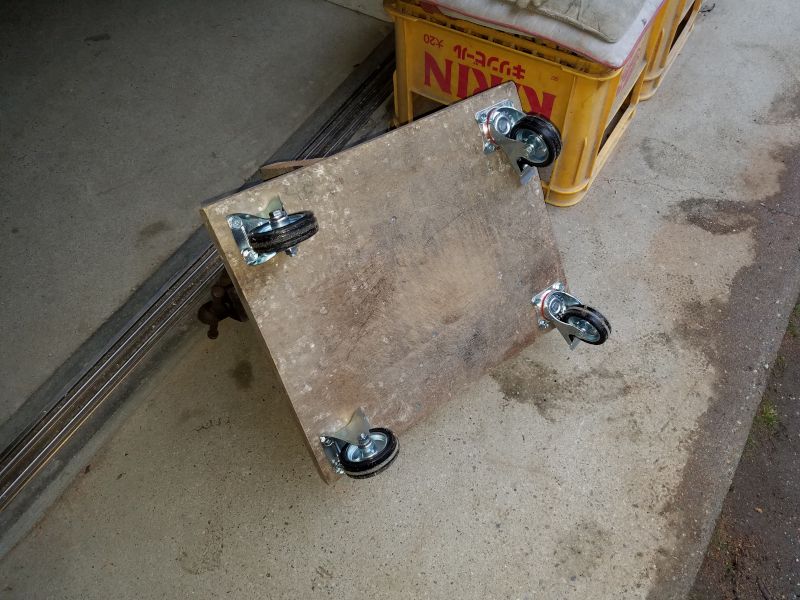

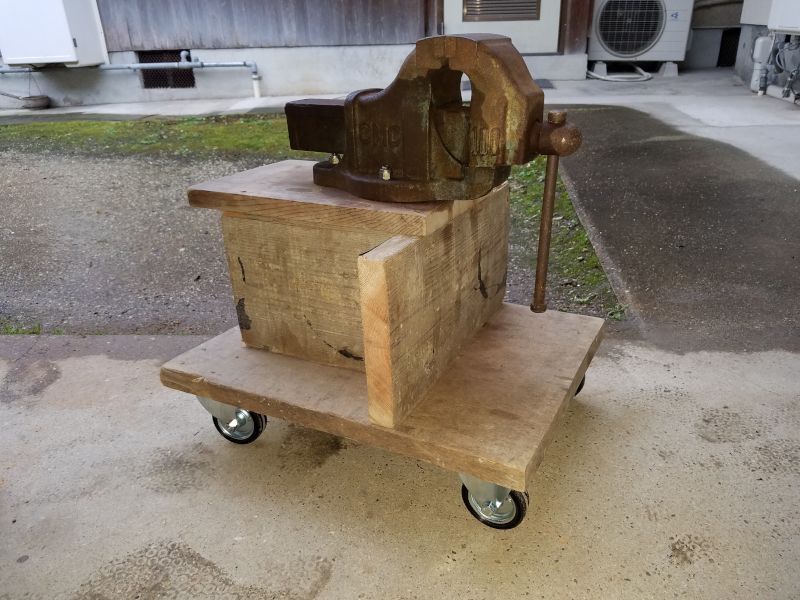

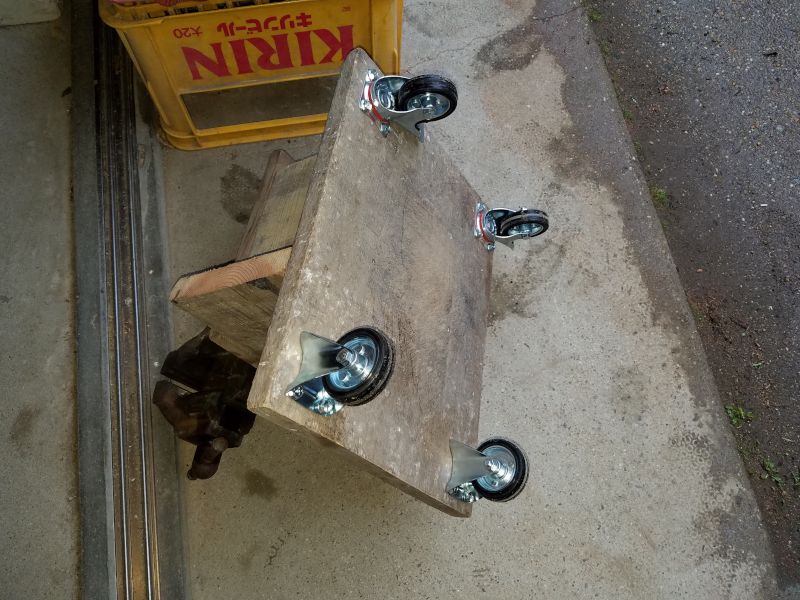

- 移動性を考慮して、キャスタ取り付け（H30-3/20）
- プレスキャスターφ75mm、固定車 & ストッパー付き自在車×各2個
- キャスター用フランジタッピングねじ#8×30×16本はコーナンで購入

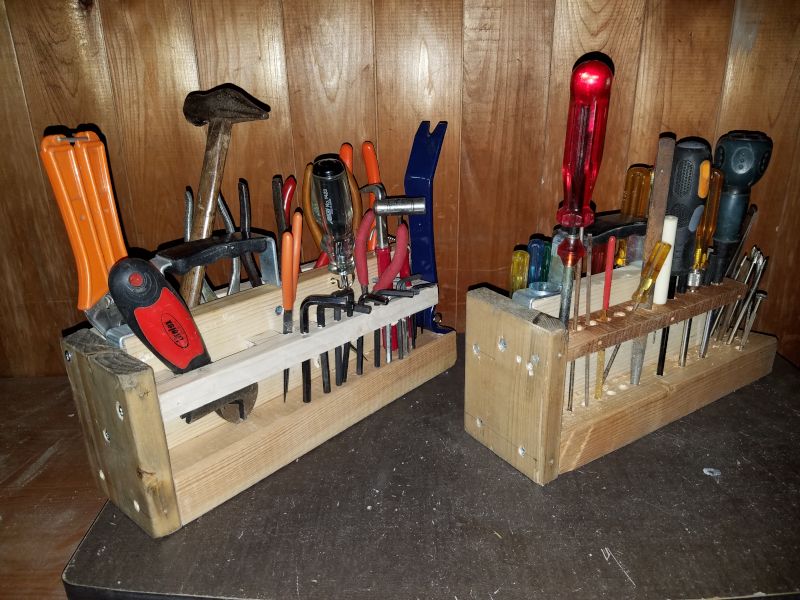

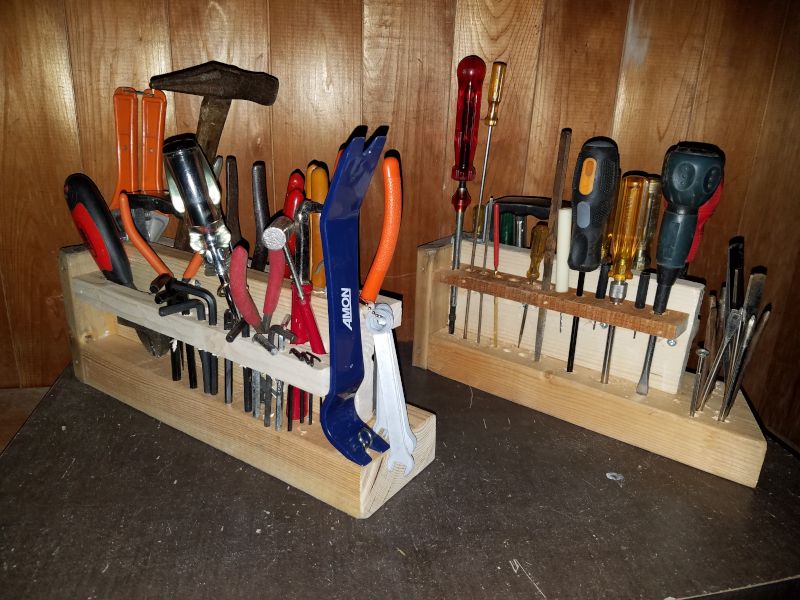

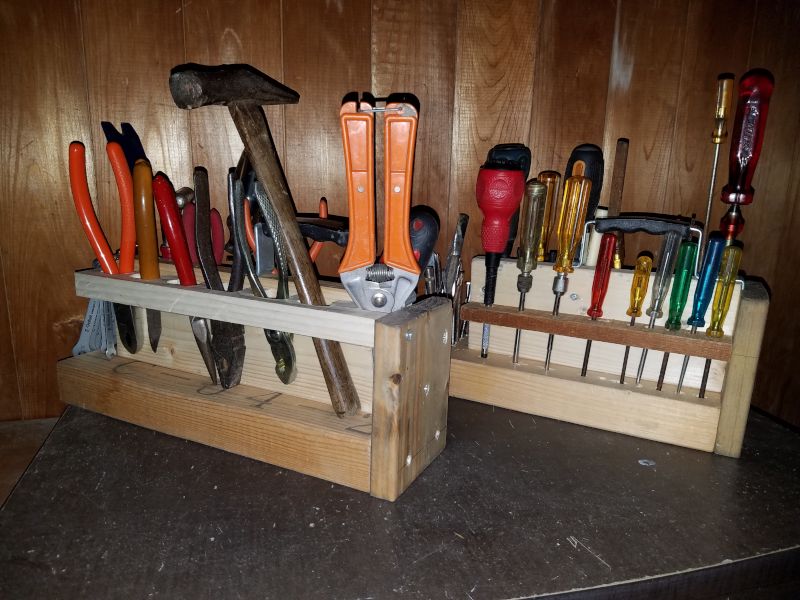

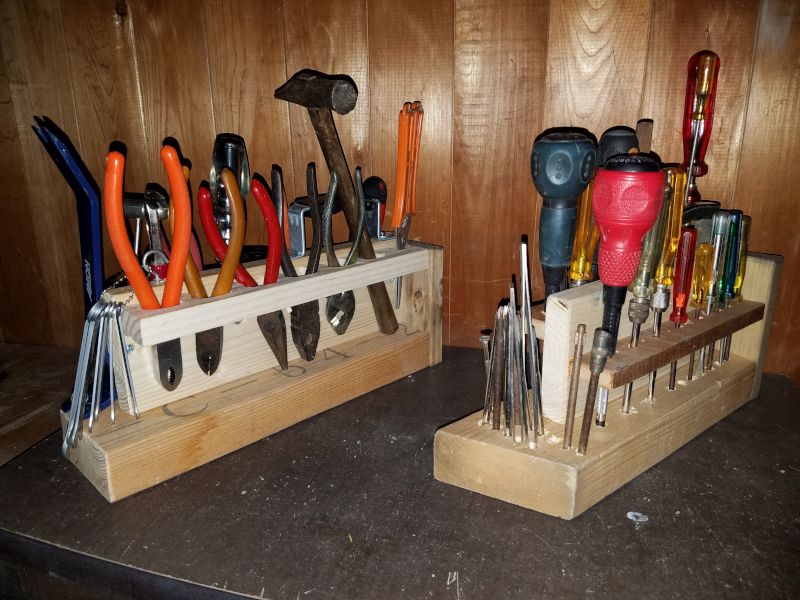

- 小道具立て（H30-2/12）
- あり合わせの材木で道具立てを製作
- ドライバーやペンチなどのよく使う小道具を立てる
- これで小道具を素早く探すことができそう
- ハンドルを付けて持ち運びも、・・・
- 24Hタイマーボックス（H30-2/10）
- 概要

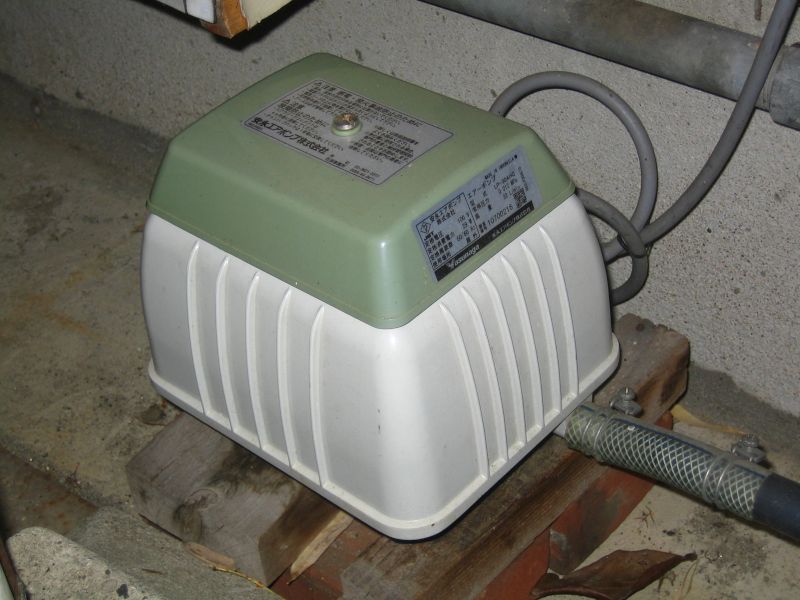

- 単独浄化槽のエアポンプ(ブロワ)の節電が目的
- 現状の汚水処理が過曝気状態であると仮定
- 過曝気状態を低減し節電するには、次の何れかの方式がある
- 供給電力の低減・・・コンデンサ回路を入れる
- 運転時間の低減・・・24Hタイマーで入・切する
- 私の環境では、コンデンサよりタイマー方式のほうが安価に実現できる

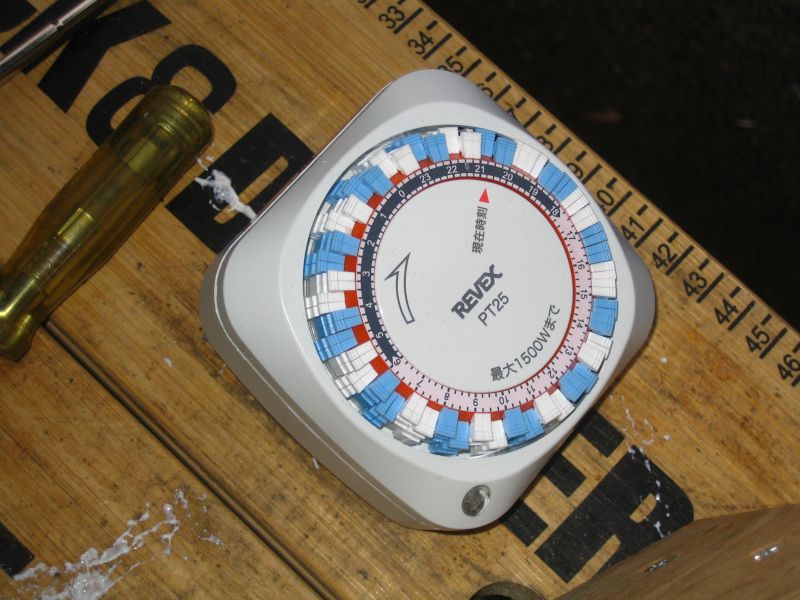

- 早速24Hタイマー（24時間プログラムタイマーII PT25）をネットで購入（@570円也、税・送料込み）

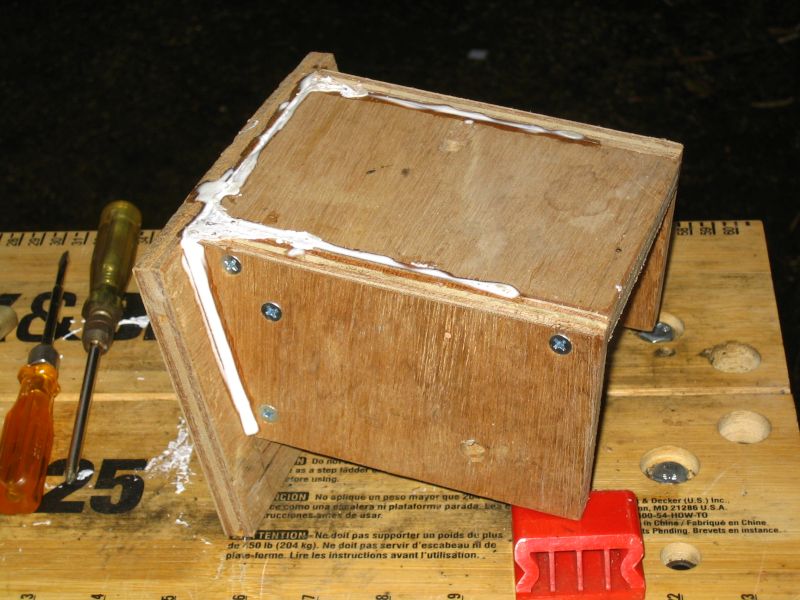

- タイマーは屋内仕様のため、あり合わせの材木とコンセント類等で防雨型タイマーボックスを製作

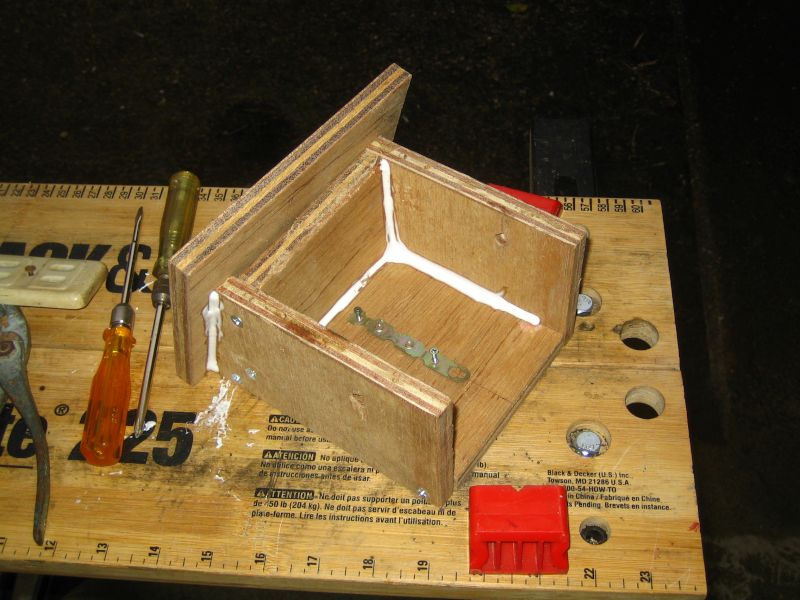

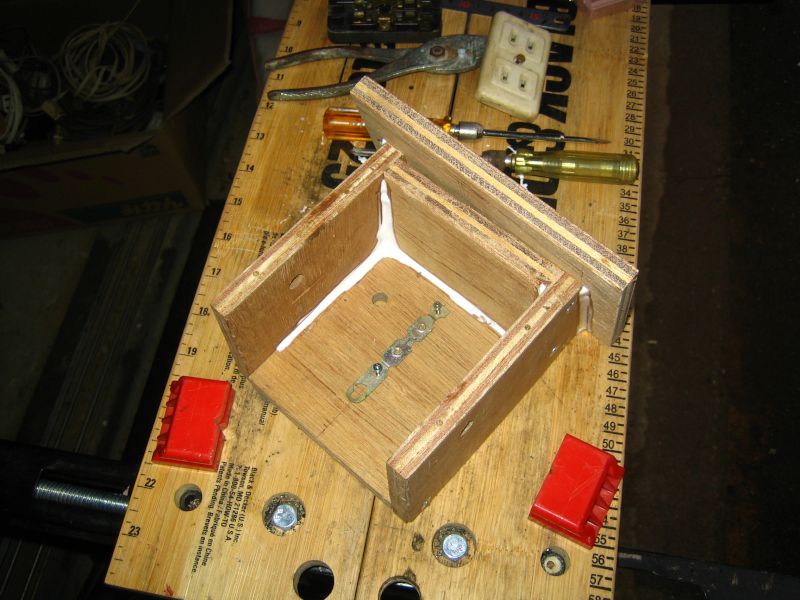

- 木製ボックス完成

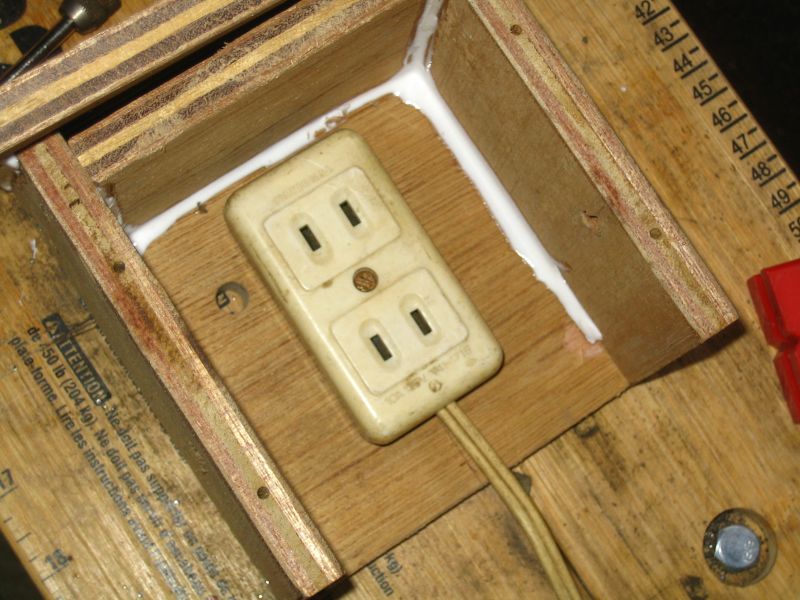

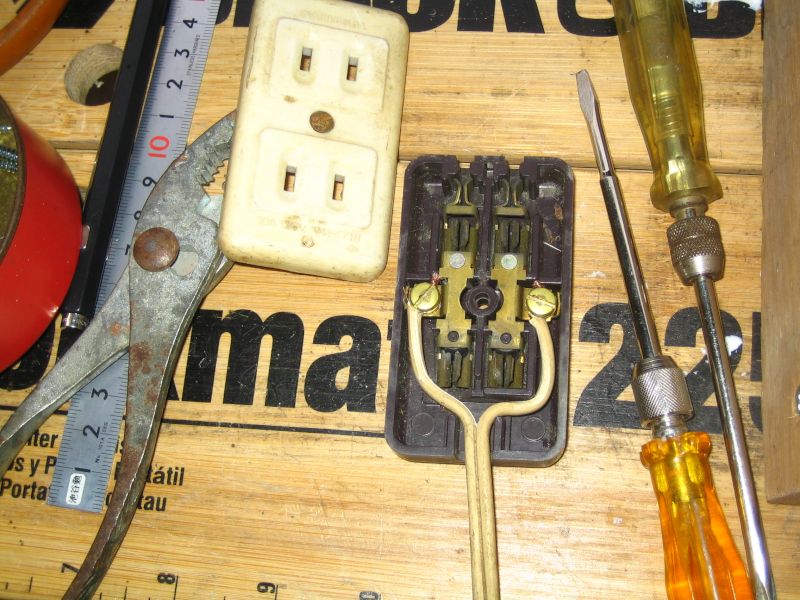

- コンセント取付け

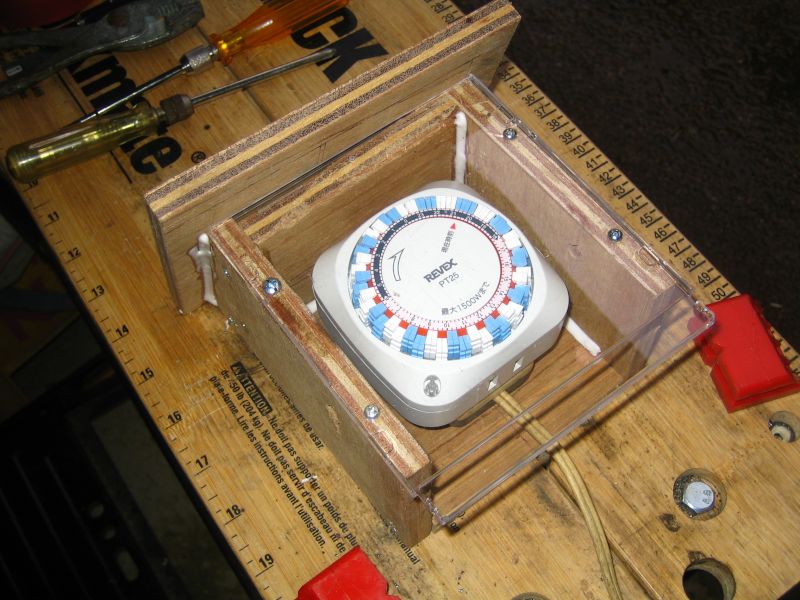

- 24Hタイマー取付け

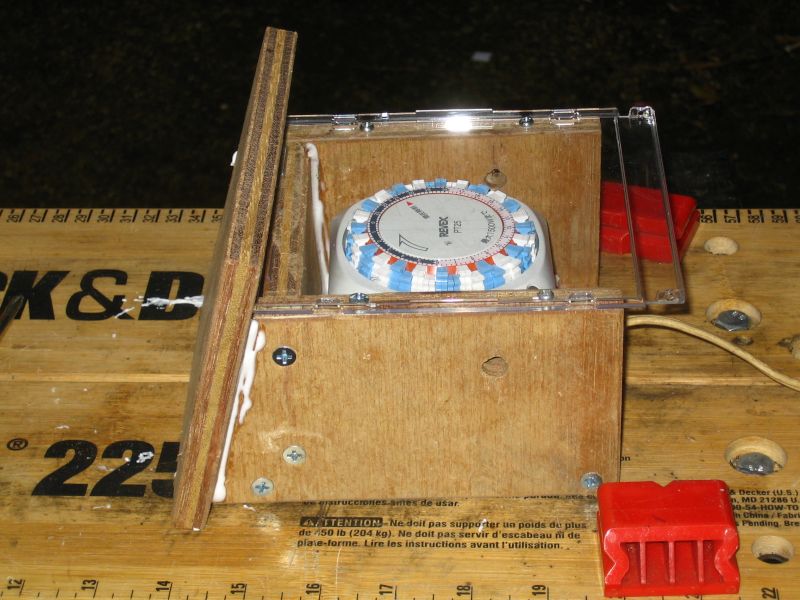

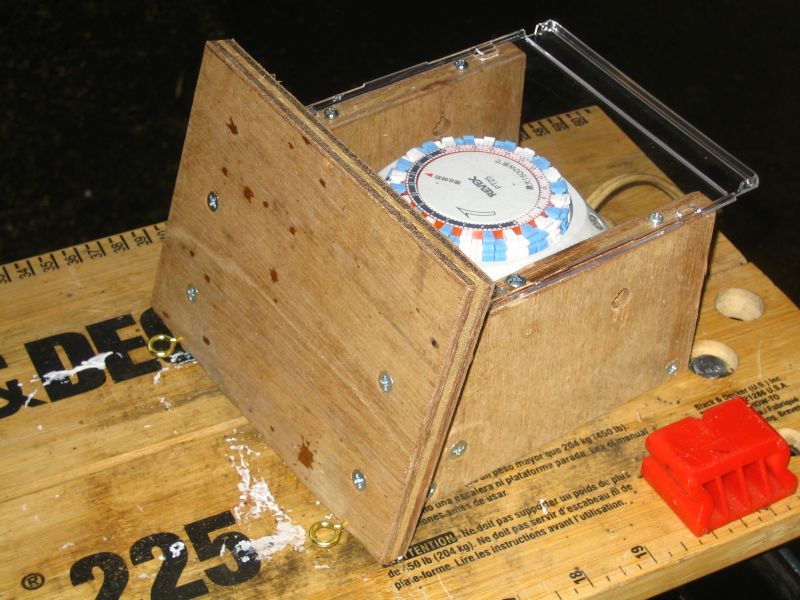

- 透明カバー取付け

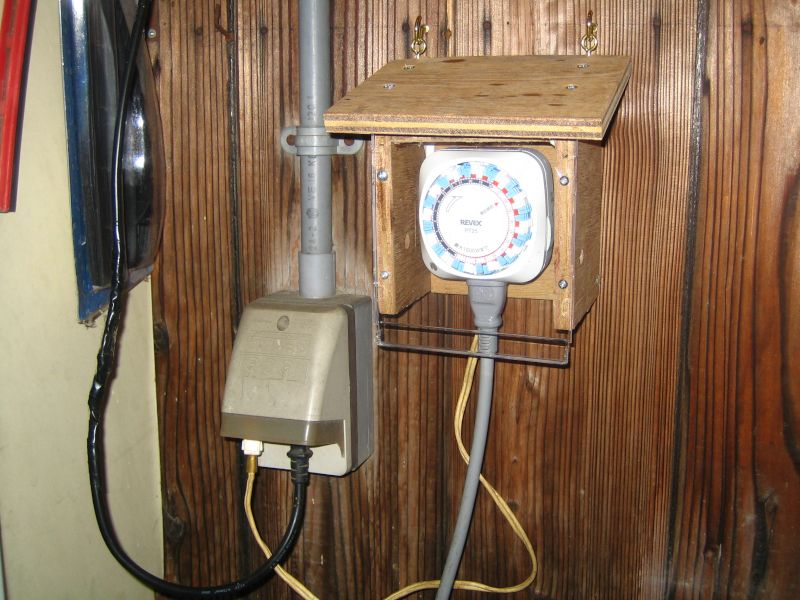

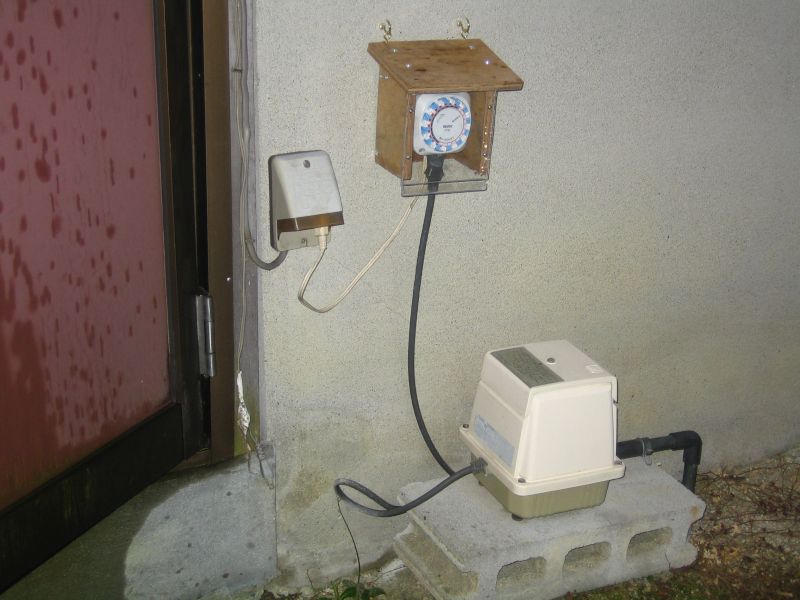

- 現場設置
- エアポンプ1台で1ヶ月の消費電力量は約23kWh/月、30円/kWhで単純に換算すると690円/月の電気料金となる
- これが運転時間の半減で345円/月、4140円/年の削減となるかどうか、・・・
- まっ、汚水が問題なく処理されていることが大前提ではあるが、・・・
- H30-3/01朝、24Hタイマーボックス撤去、通常運転に戻す
・・・三ヶ月に一度の浄化槽定期点検のため（日時不明、突然やって来る［一回 2,000円也、税別］）
- H30-3/19朝、定期点検来訪、結果「異常なし」、タイマーボックス再設置
- 2/10タイマー初設置し 3/01撤去（19日間の省エネ運転）、その後18日間の通常運転
ということで、・・・タイマーによる間欠運転の浄化槽への影響は、・・・
まっ、今後の様子見か・・・
- それと、24Hタイマーの耐久性が多少心配ではあるが、・・・

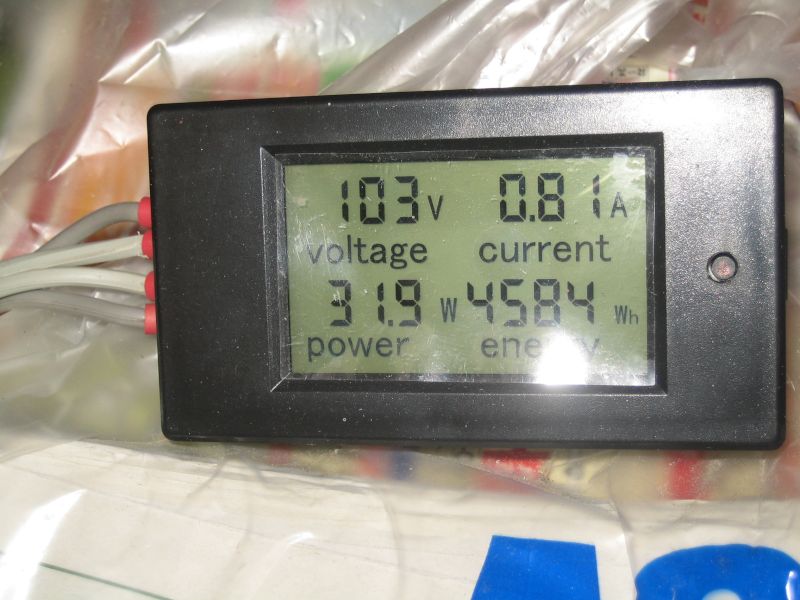

- なお、消費電力量はACデジタルマルチメータPZEM-021により測定

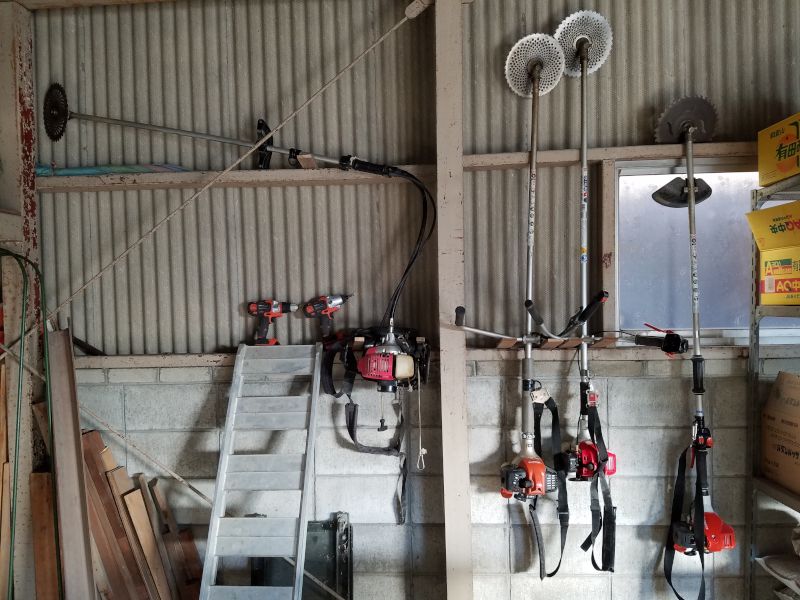

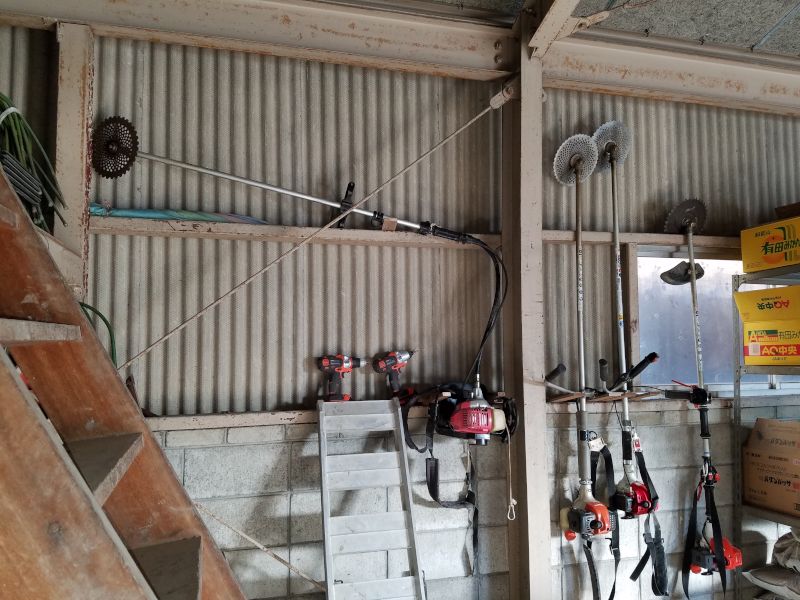

- 草刈機ハンガー（H30-2/07）
- あり合わせの材木をCチャンに固定し、4台の草刈機を吊下げ
- これで倉庫内もかなりスッキリしてきた
- 草刈機は右から共立製超軽量ツーグリップ式、マルヤマ製肩掛式、共立製肩掛式、ゼノア製背負式

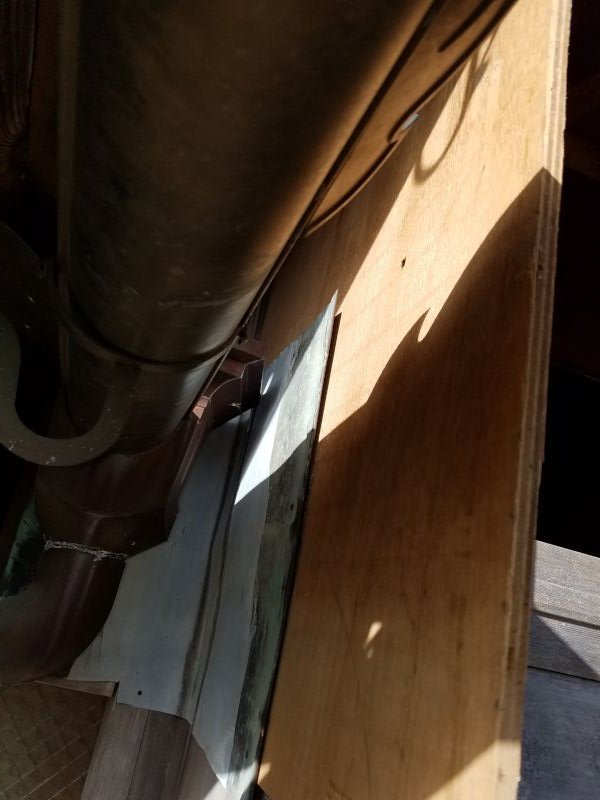

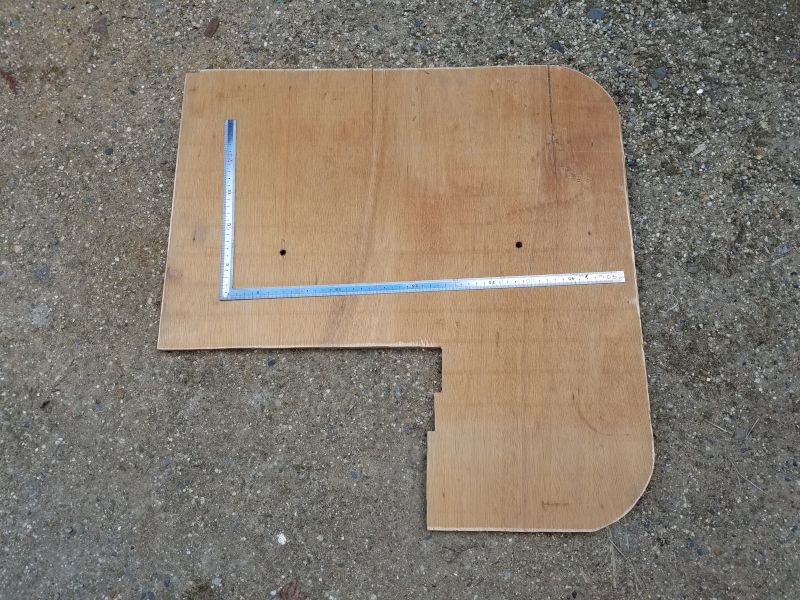

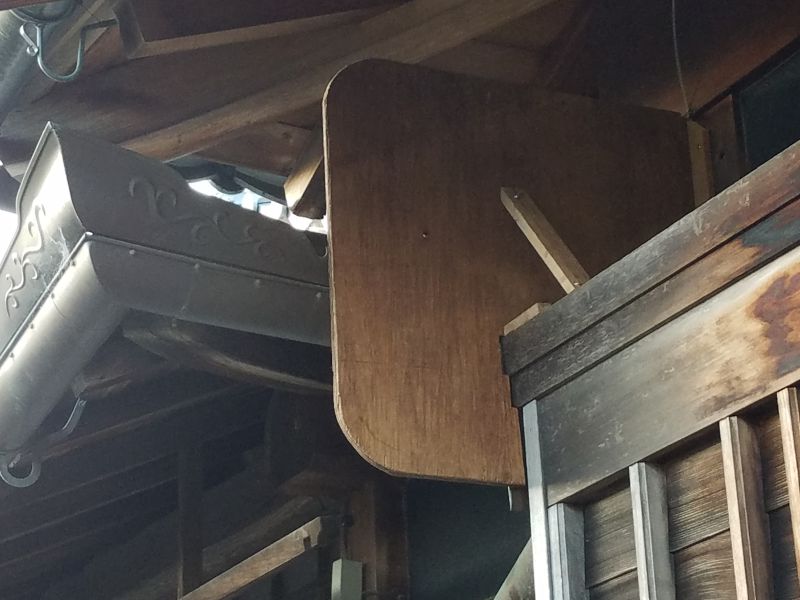

- 集中豪雨対策（H30-1/25）
- Befor

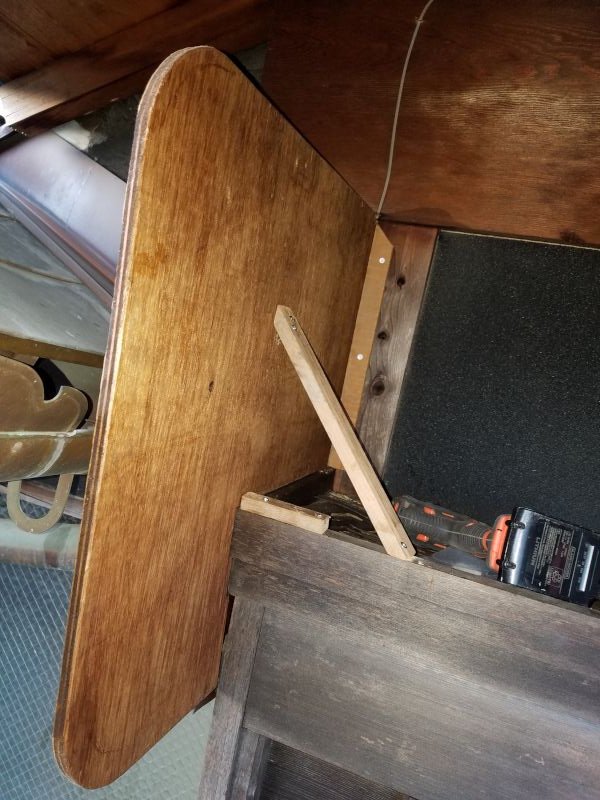

- After
- あり合わせの合板・材木にコーススレッド、それとB&Dマルチツールエボ
- 防虫防腐剤塗装も実施（アサヒペン 木材防虫防腐ソート）、ただし効果のほどは？

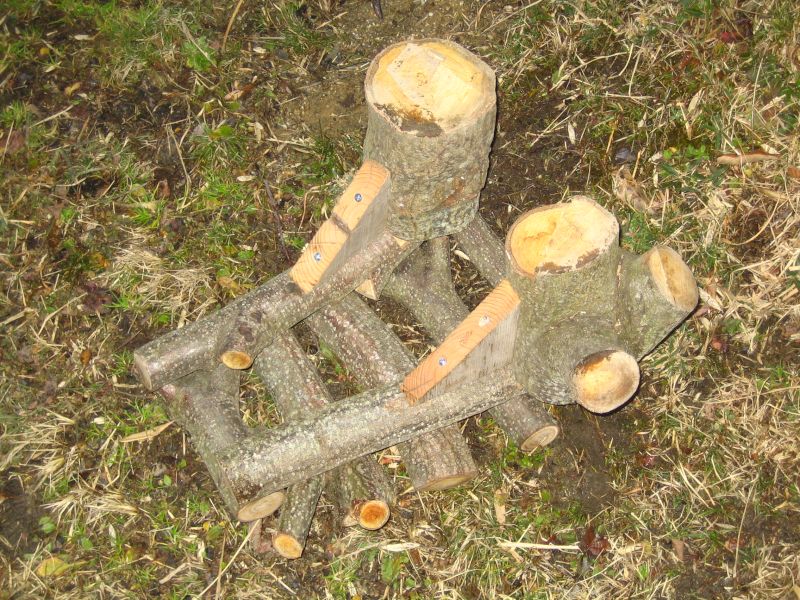

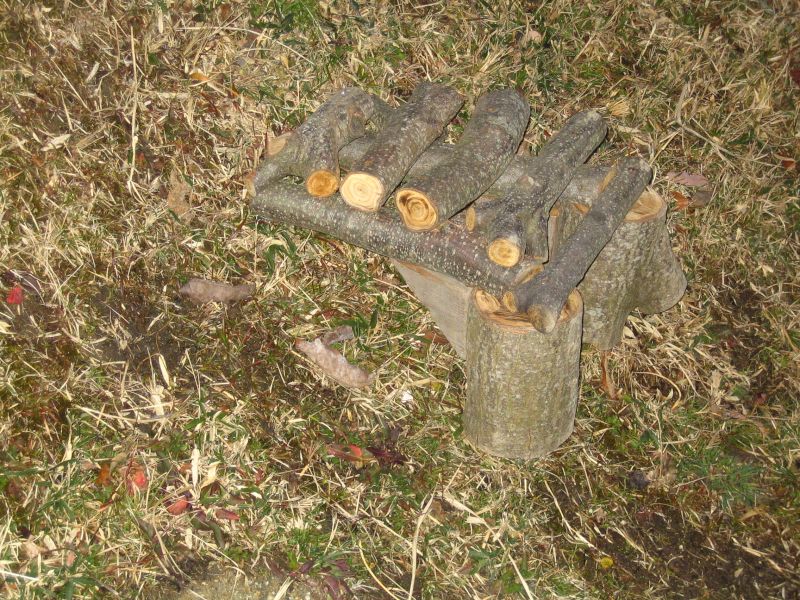

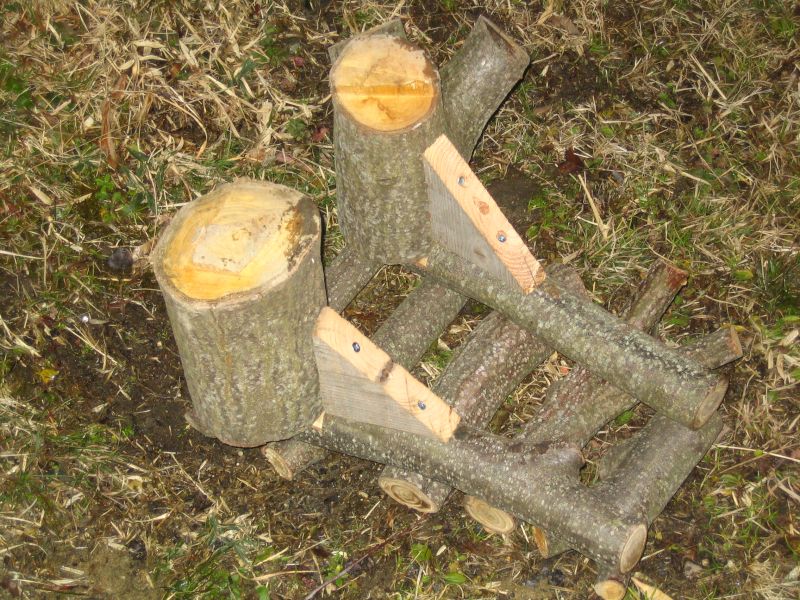

- 栗原木野椅子（H30-1/23）
- くり げんぼく の いす（Field Chair used Chestnut Logs）

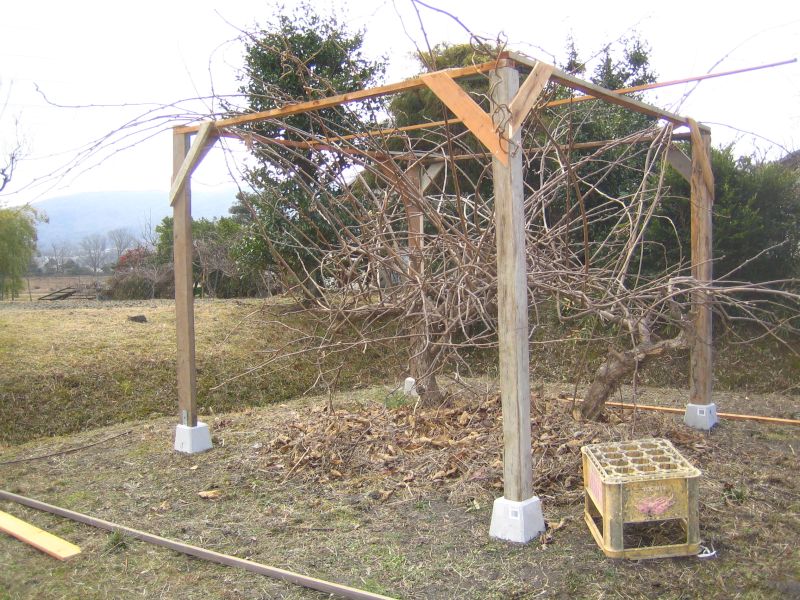

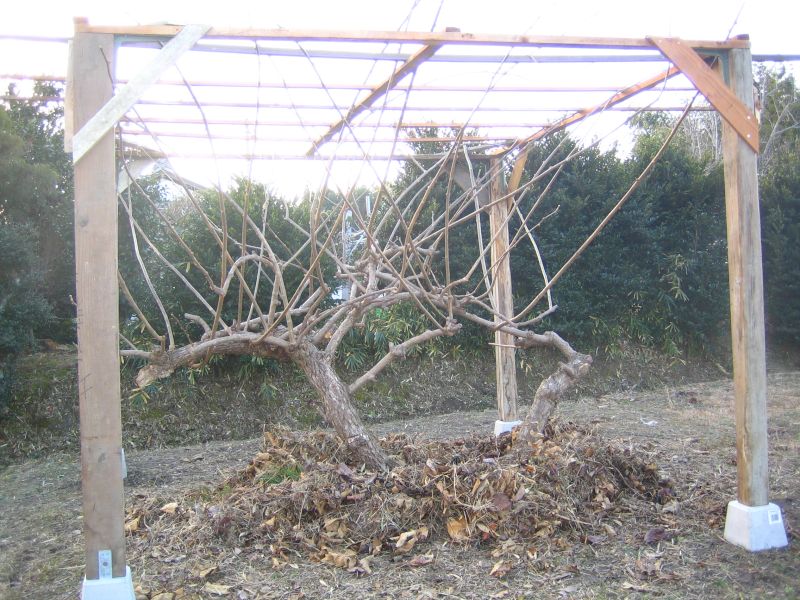

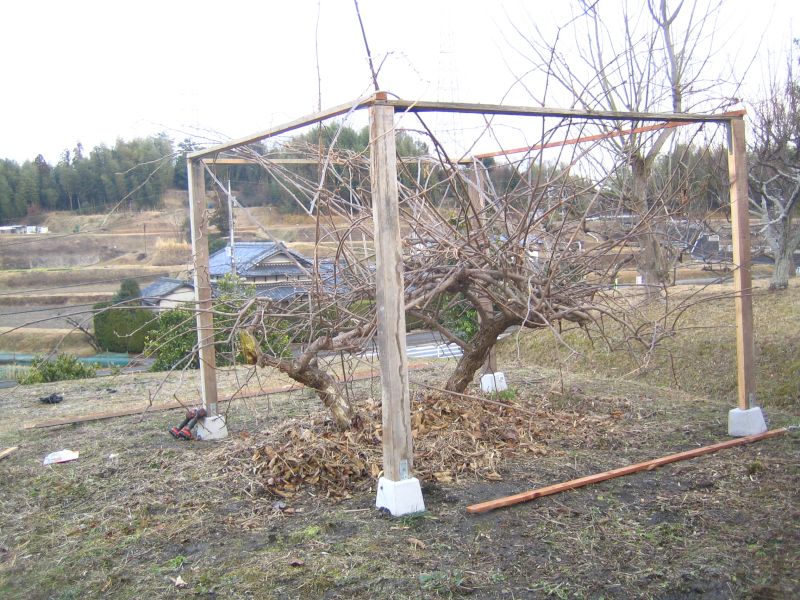

- キウイの棚（H30-1/20）

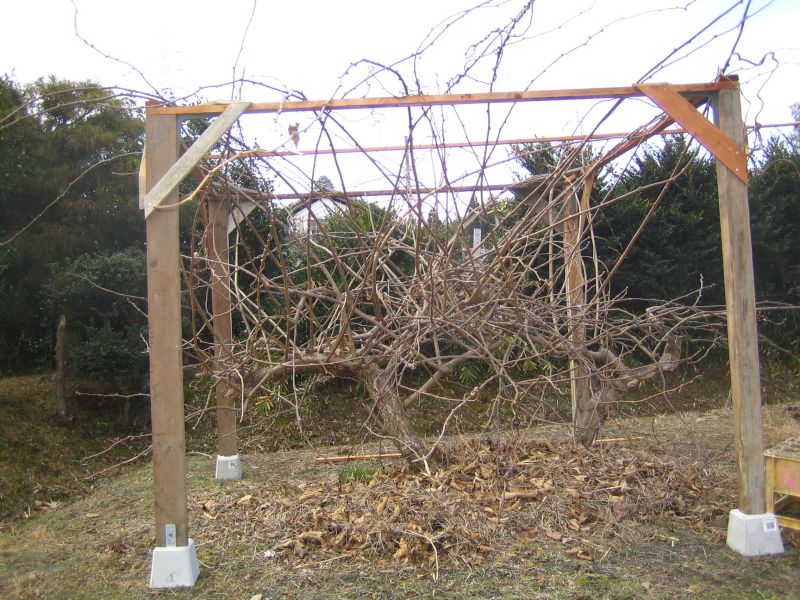

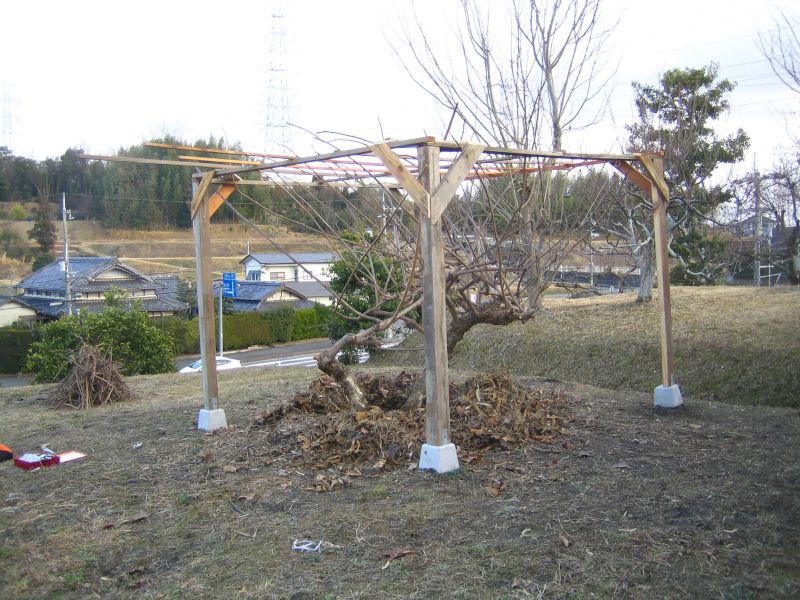

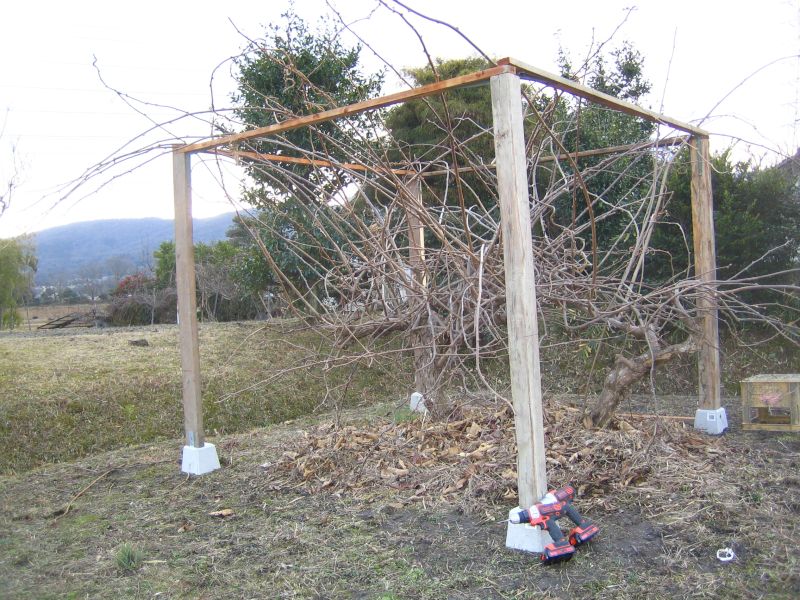

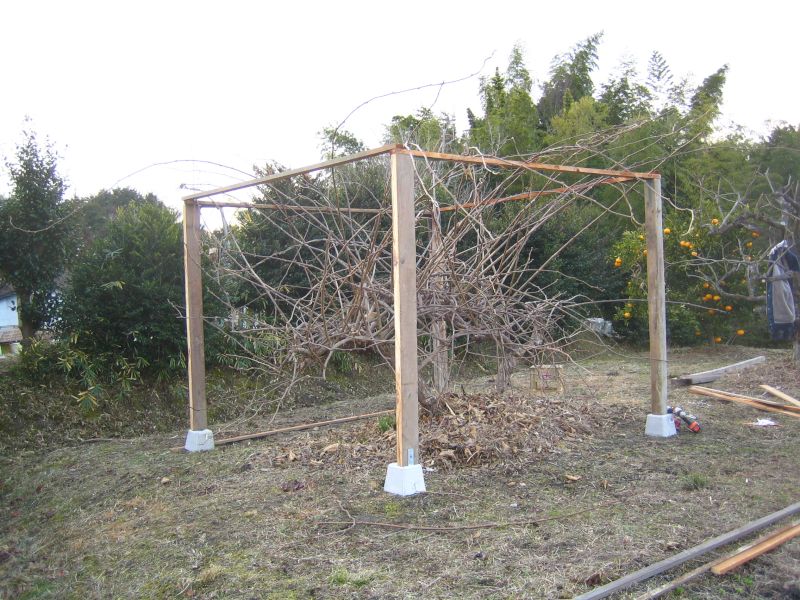

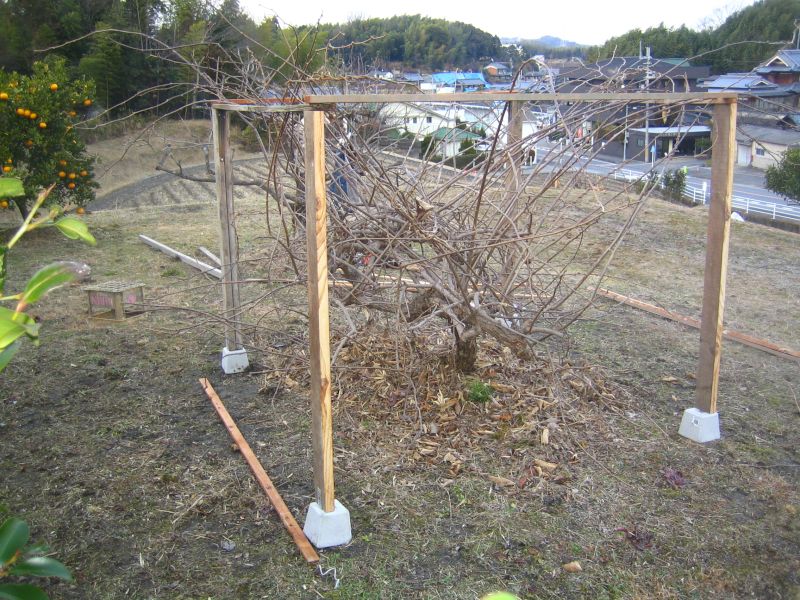

- 4本柱と4辺梁を組立て
- ピンコロ（羽子板付沓石150、140×75×150mm、束石）×4個は、ホームセンターで購入
- あり合わせの材木を使用、コーススレッドは各種長さを使い分け
- コーススレッドの打ち込みに、ブラック&デッカーの18Vマルチツールは大活躍
- ドリルドライバーで下穴あけ
- インパクトドライバーでネジ締め
- 4本柱の配置外寸：東面＝2,400mm、西面＝2,475mm、南面＝2,365mm、北面＝2,365mm

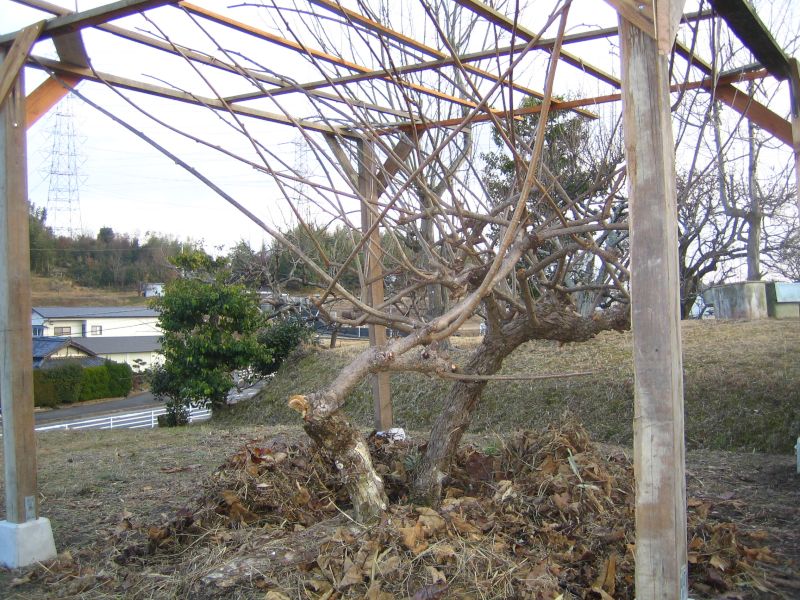

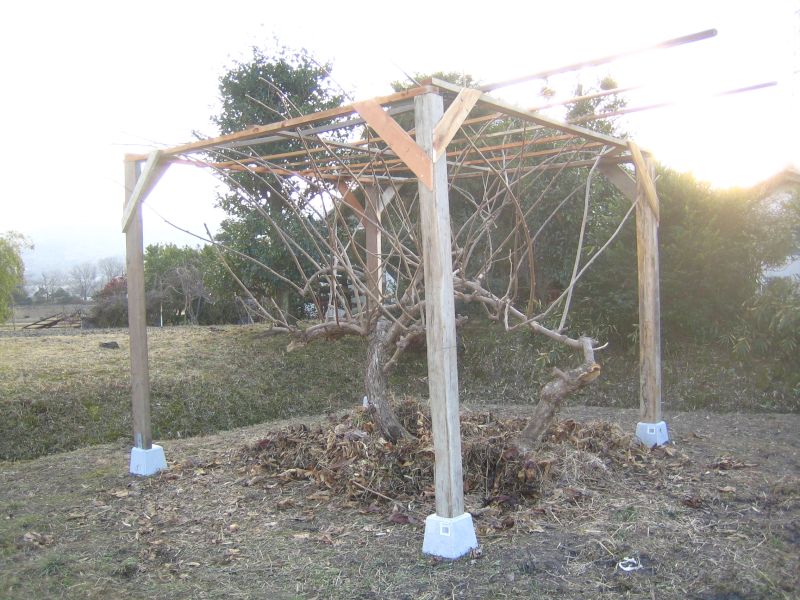

- 筋交いを取付け

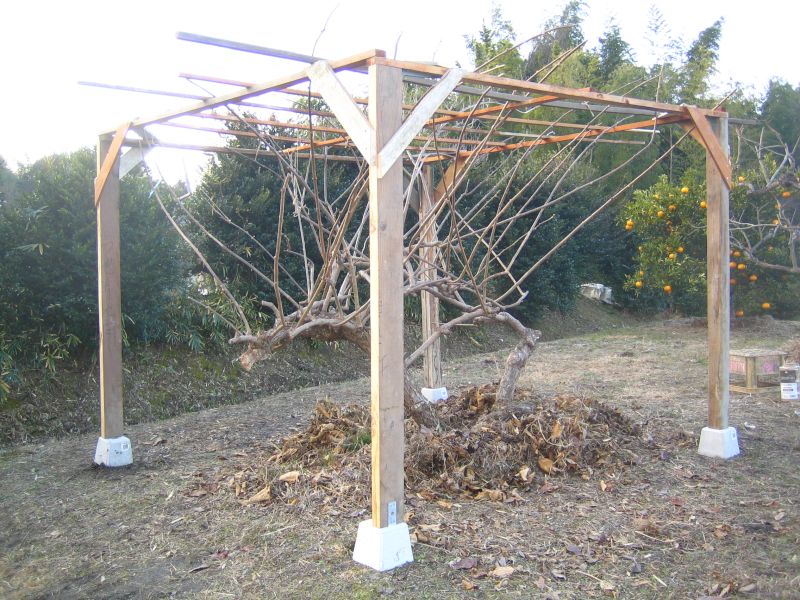

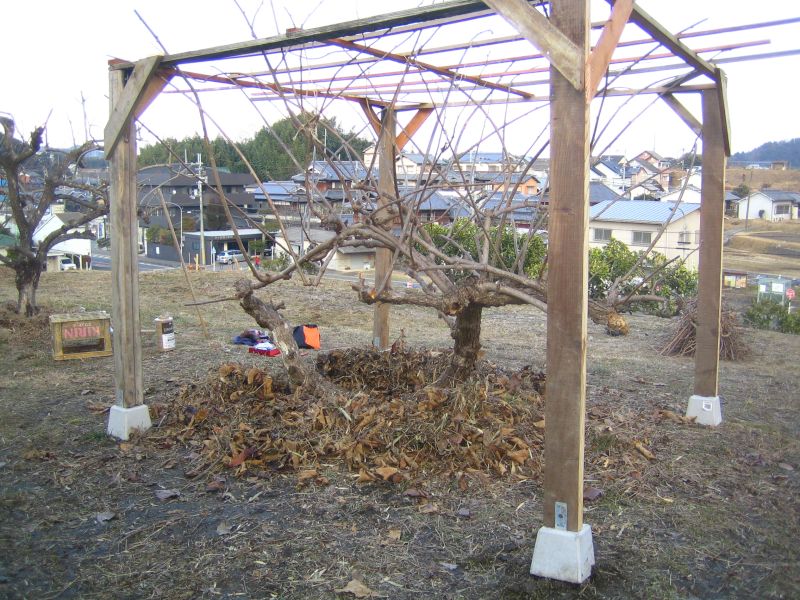

- 垂木も取付け、剪定も終えて完成
- 後は防虫防腐剤塗装（アサヒペン 木材防虫防腐ソート）
- それと、施肥（鶏糞や油粕等）
- 秋の収穫や如何に（実際の収穫は11月中頃か）！！

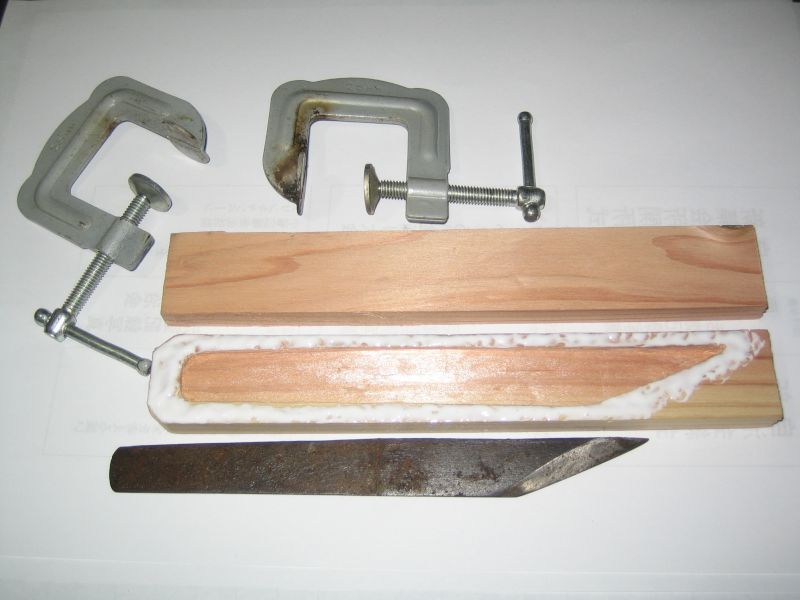

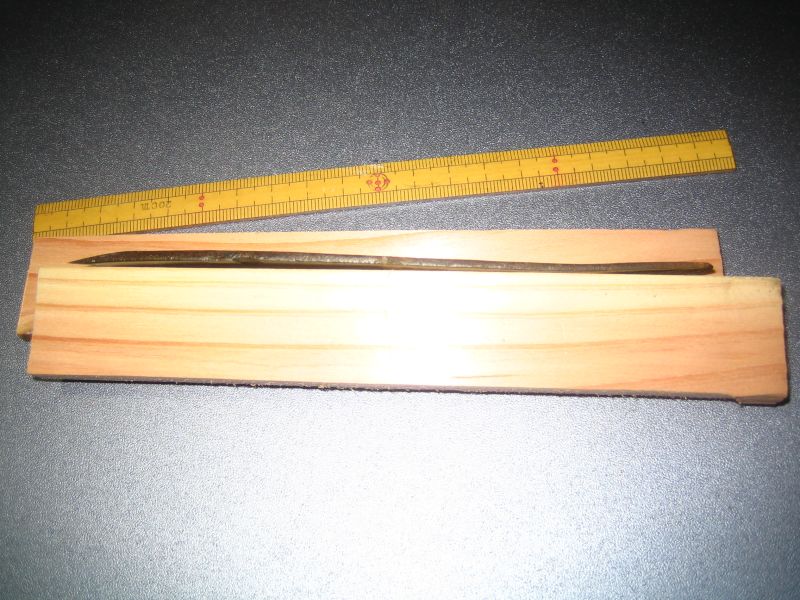

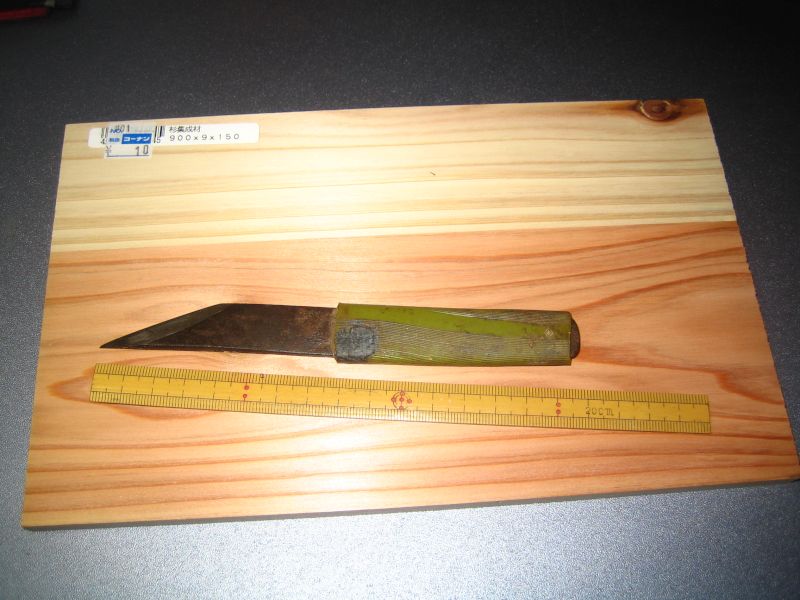

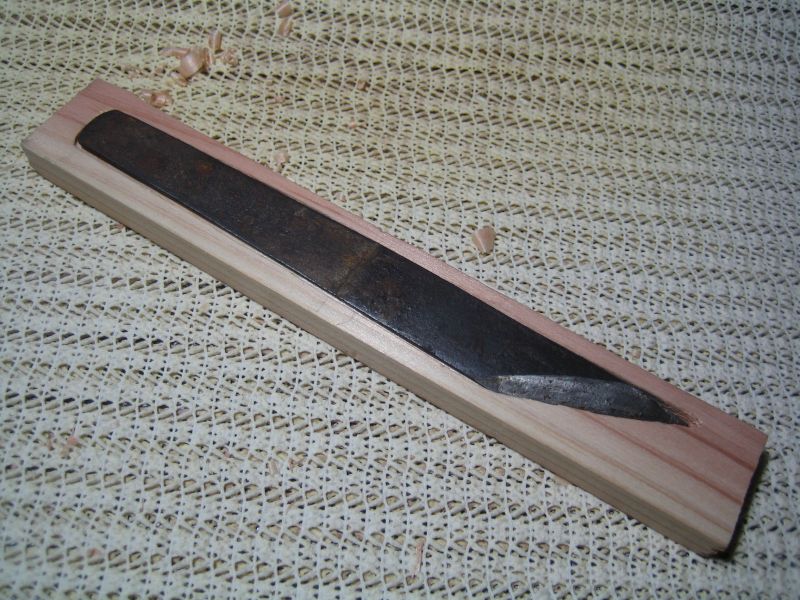

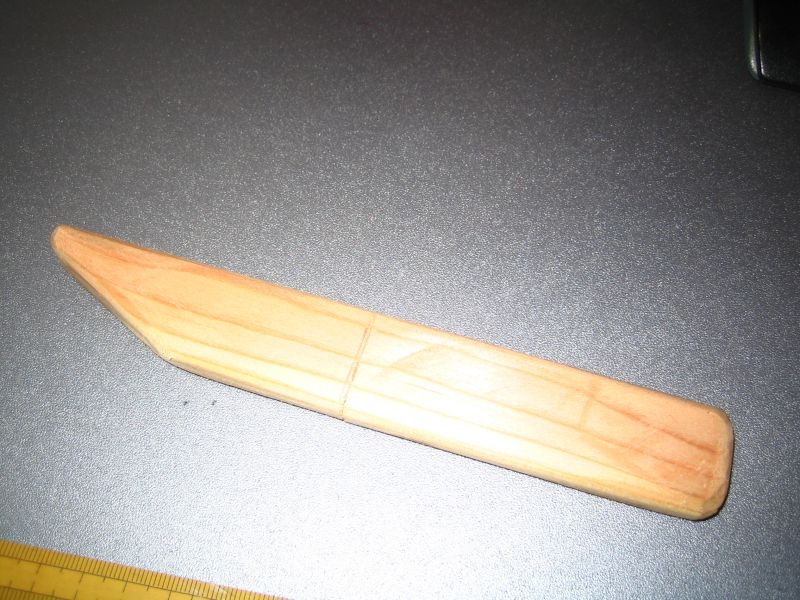

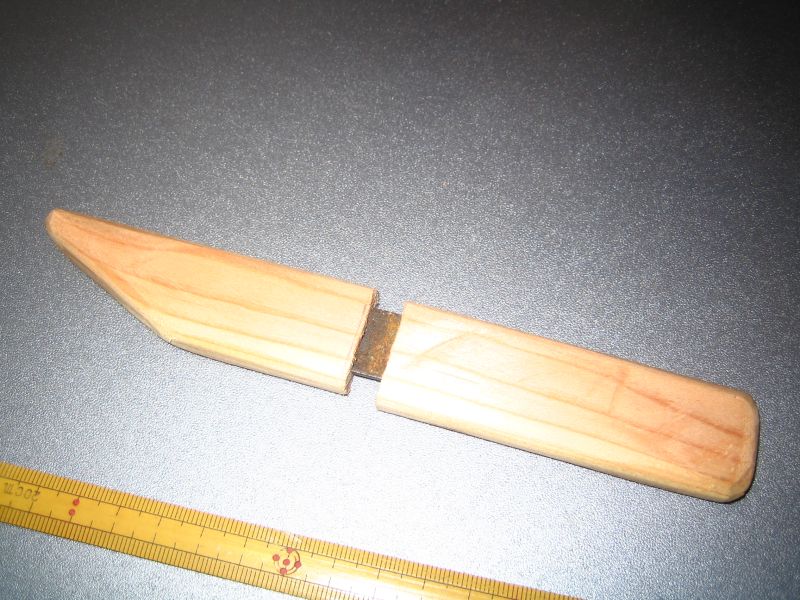

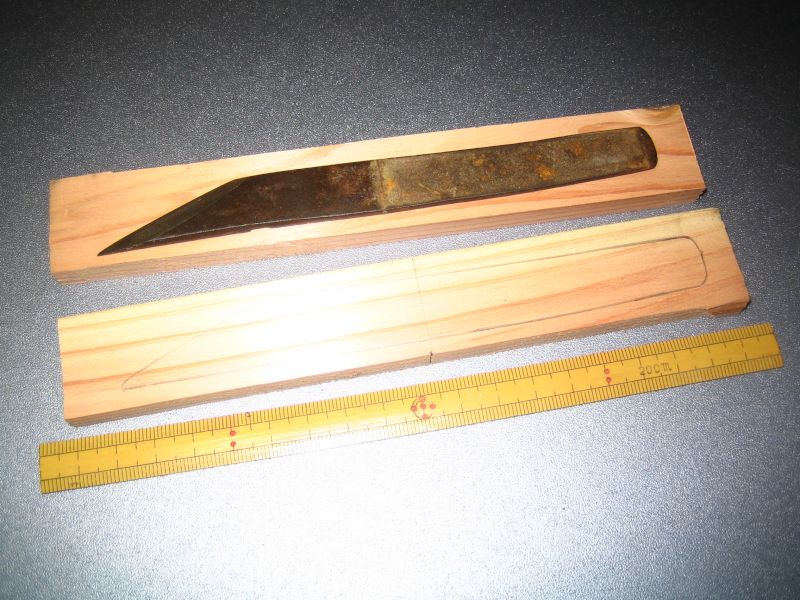

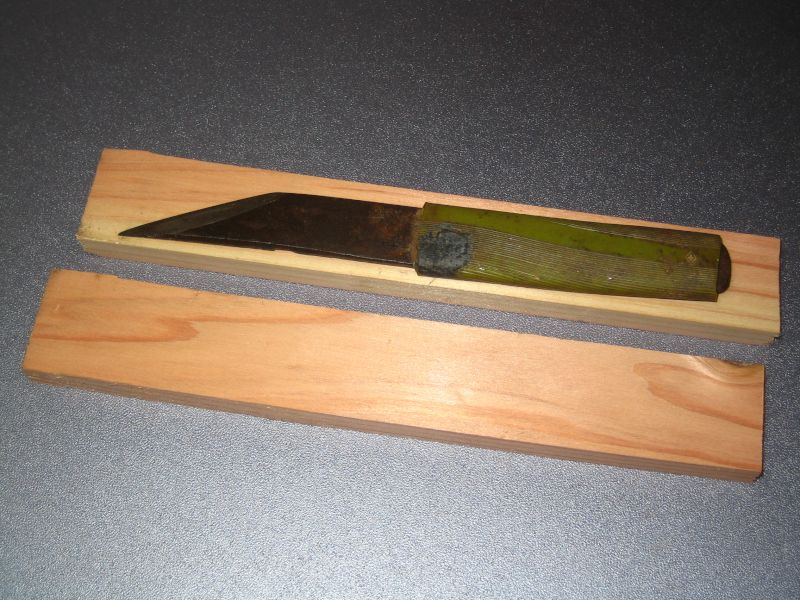

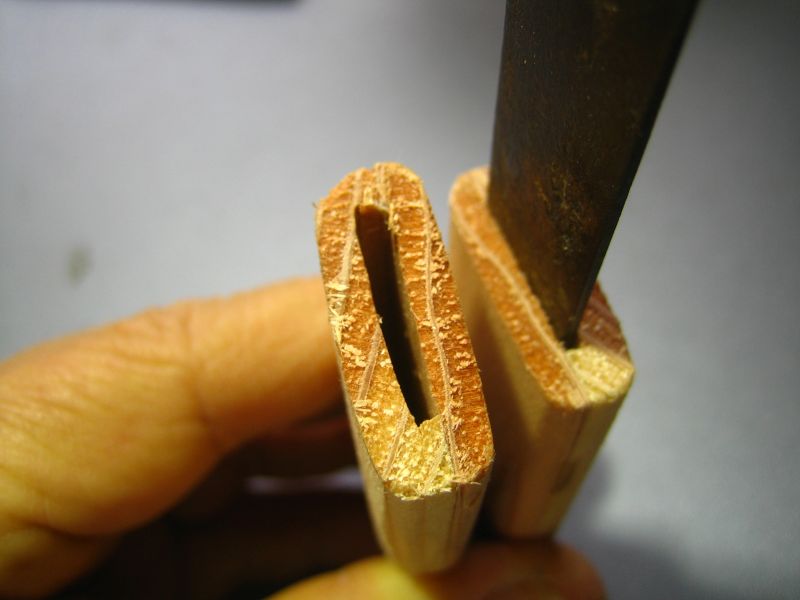

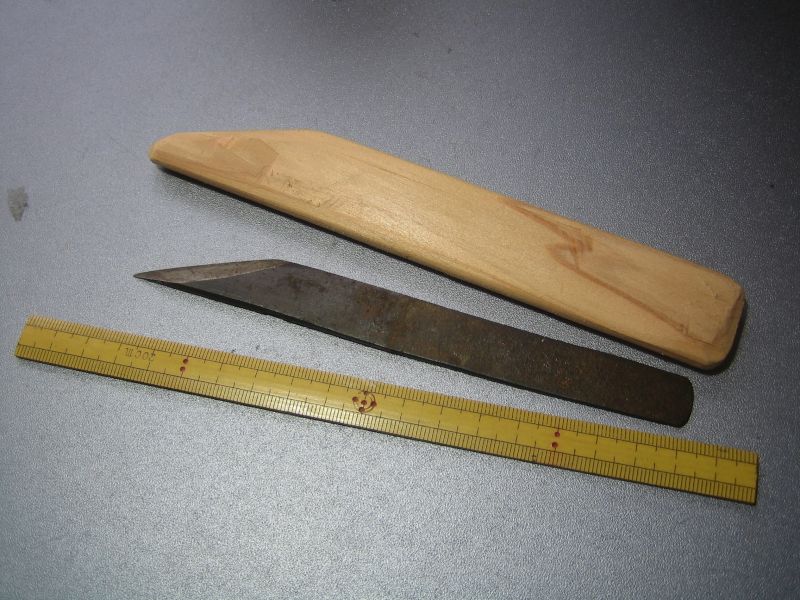

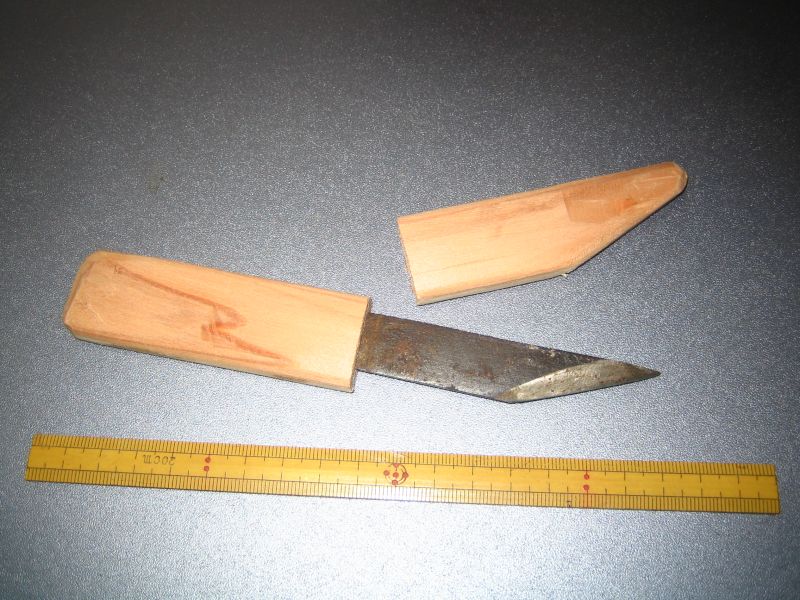

- 小刀の鞘入れ（H30-1/18）
- 小刀は亡き祖父が使っていたと思われ、恐らく80年以上前の骨董モノ！

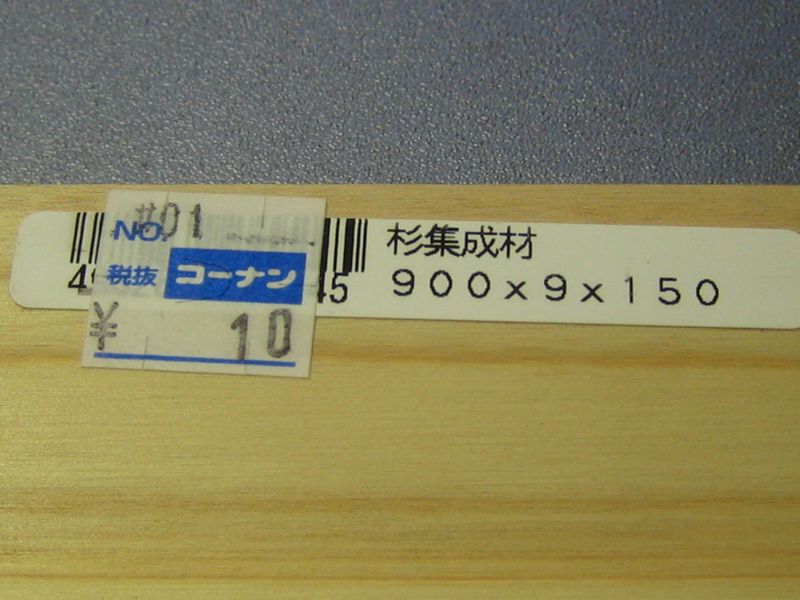

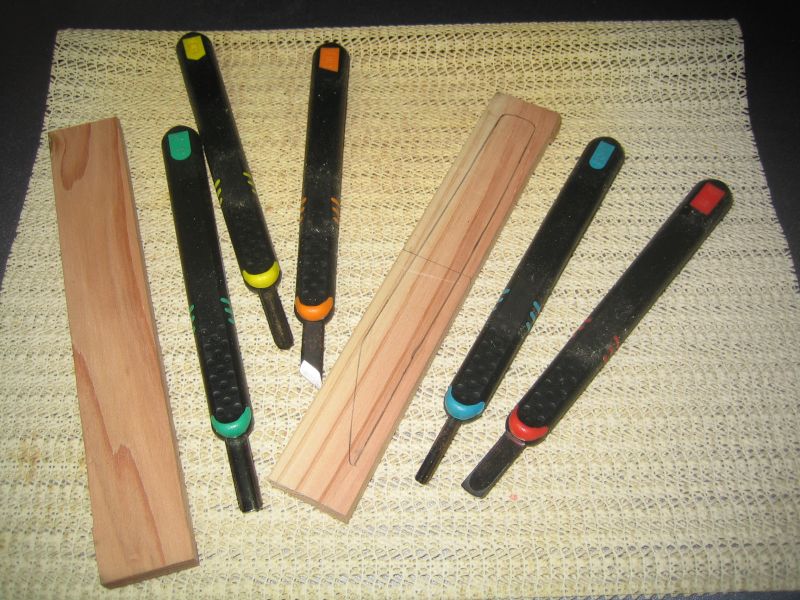

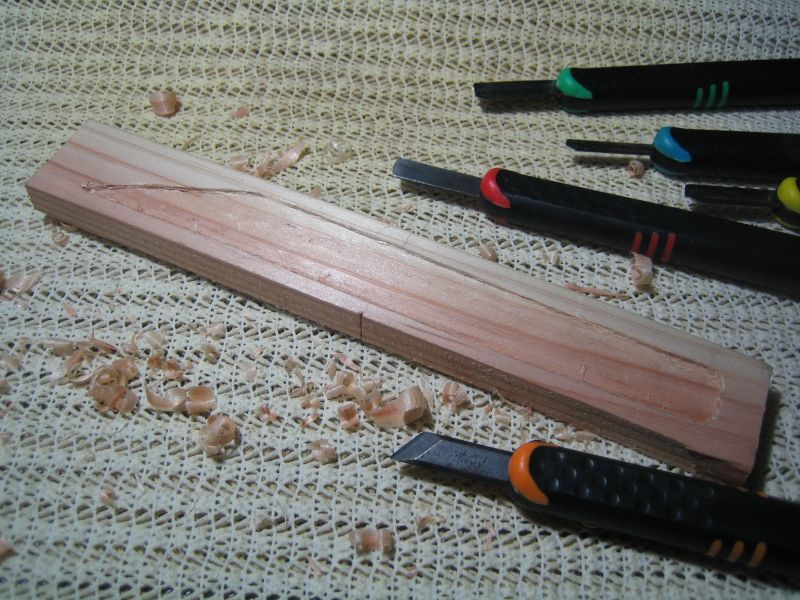

- ホームセンターで杉板の端材を購入、10円也！彫刻刀での加工は容易！

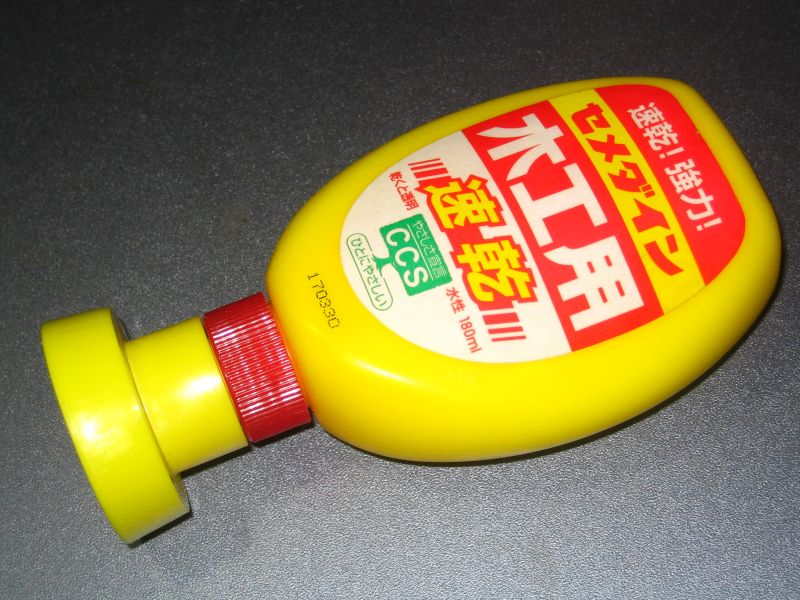

- 接着剤は木工用速乾セメダインを使用、クラシックギターのネック折れ修理にも活用し現在異常なし、強度は十分！
- 参考：小刀の鞘入れ

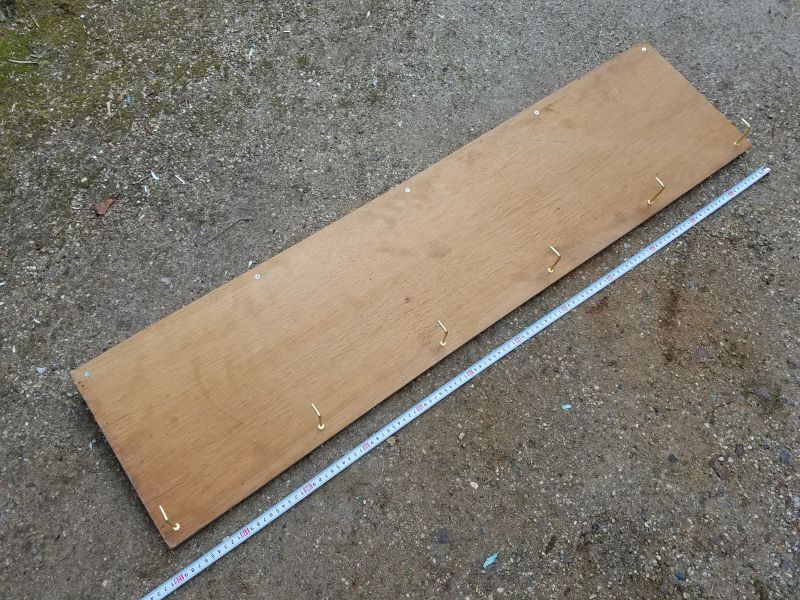

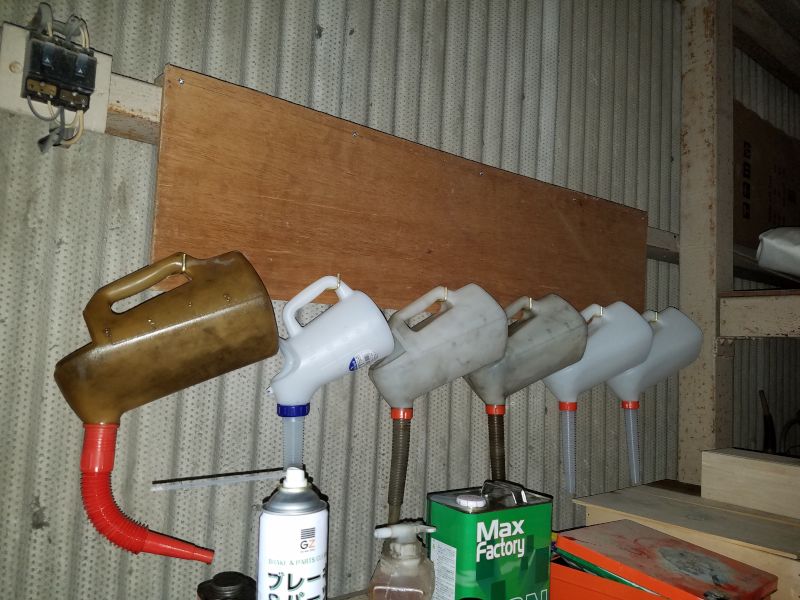

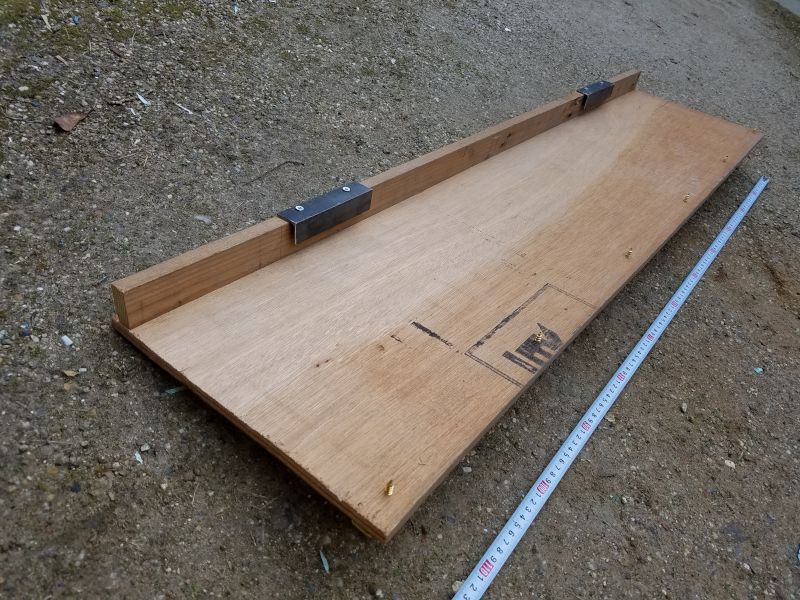

- オイルジョッキ ハンガー（H30-1/15）
- あり合わせの材料でDIY、梁のCチャンにL鋼をはめ込み固定！
- 真鍮製L型ヒートン(洋折れ釘)50mmはホームセンターで格安販売！
- ごろごろしていたオイルジョッキもスッキリ！

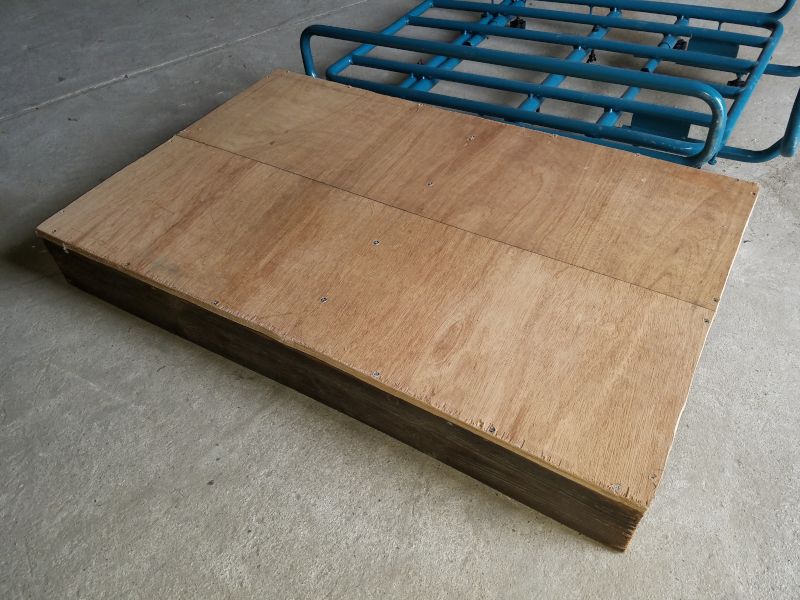

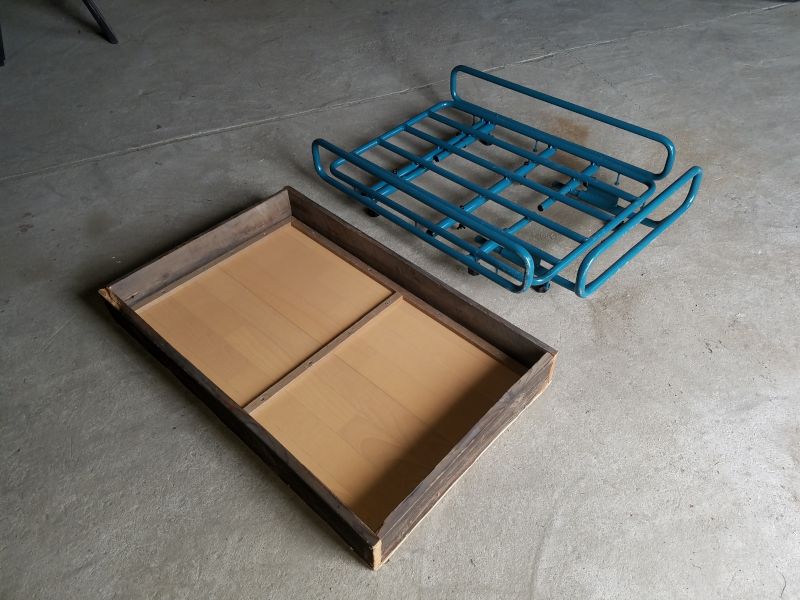

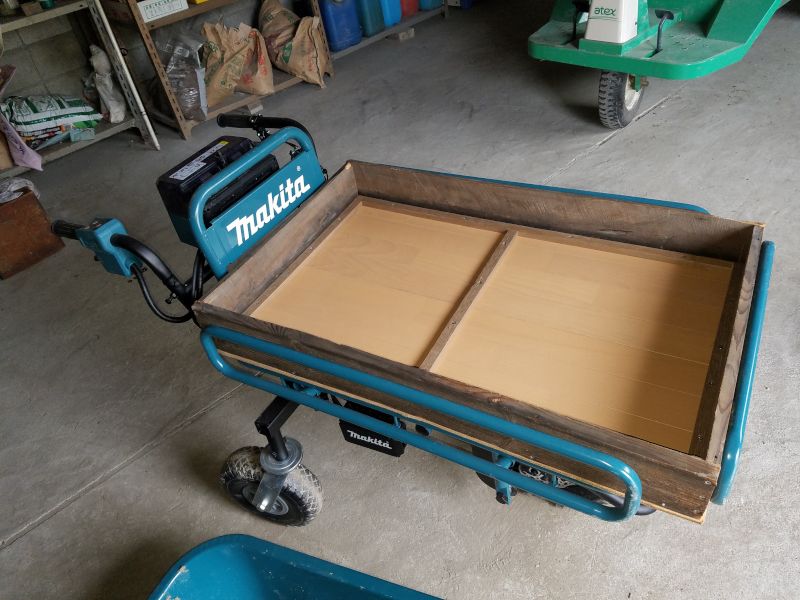

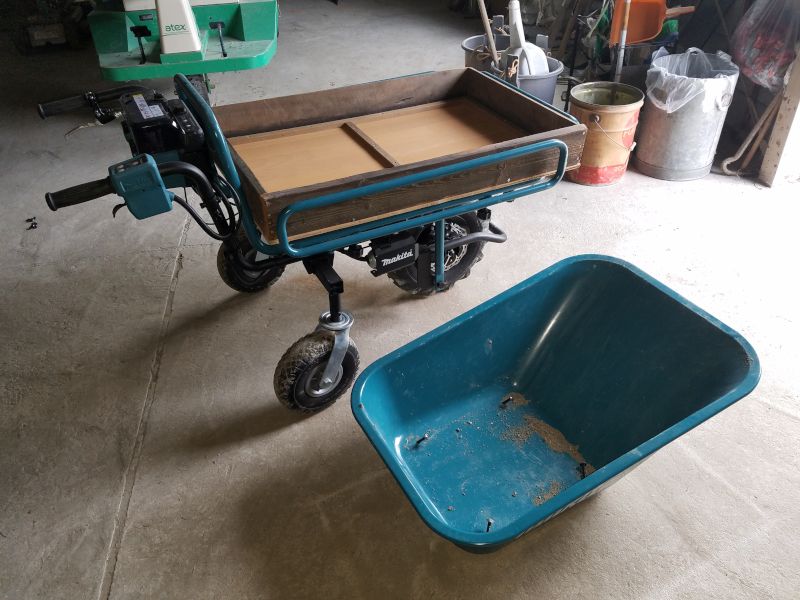

- 運搬車用木箱（H30-1/06）

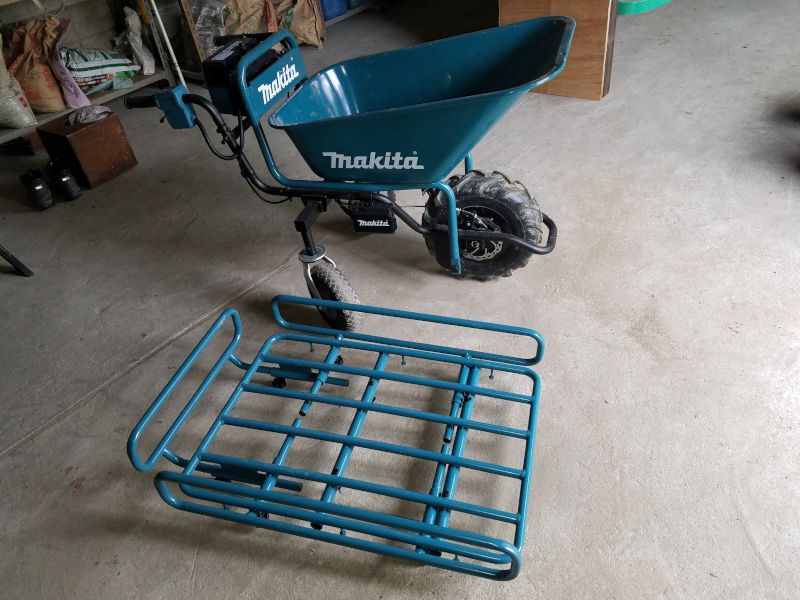

- マキタ充電式運搬車 CU180DZ バケット／パイプフレーム仕様
- あり合わせの材木を使い、パイプフレーム仕様のときの木箱をDIY！
- これで小物も積めるし、「とれ太郎」撒き等も便利になる
- サイズ：縦×横×高×さ＝940mm×600mm×120mm、重さ＝8.6kg
- 使用材料は次のとおり
| 底板 | ； | 35年前の化粧合板
|
| 横板 | ； | 100年以上前の藁ぶき屋根のときの家の壁板（？）
|
| 桟板 | ； | 出自不明
|
| 材木の接合 | ； | コーススレッド25〜51Lを使い分け
|

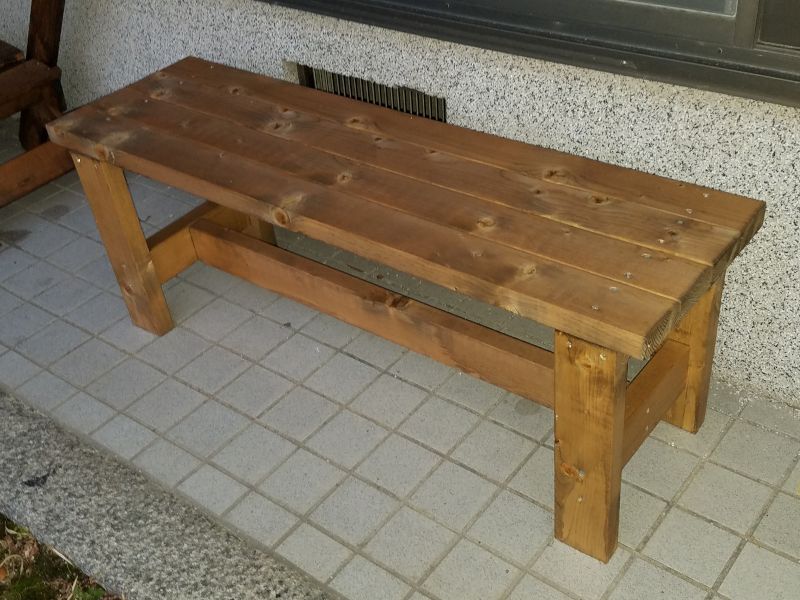

- ウッド・ベンチ（8/28）
- 板取図（by JW-CAD）
- 参考：2×4材で作る！しっかり丈夫なベンチ！

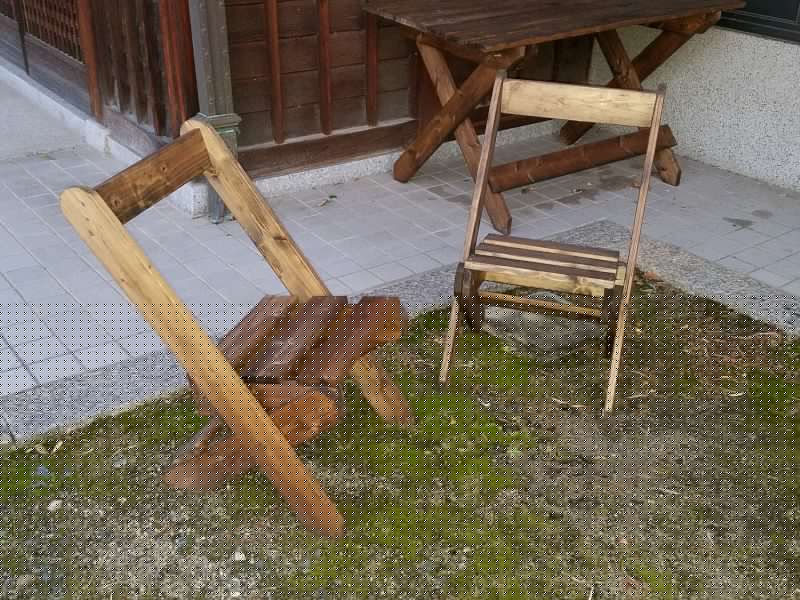

- 折りたたみウッド・チェア（7/15）
- 板取図（by JW-CAD）
- 参考：3000円で出来る 折りたたみガーデン・ウッド・チェアー

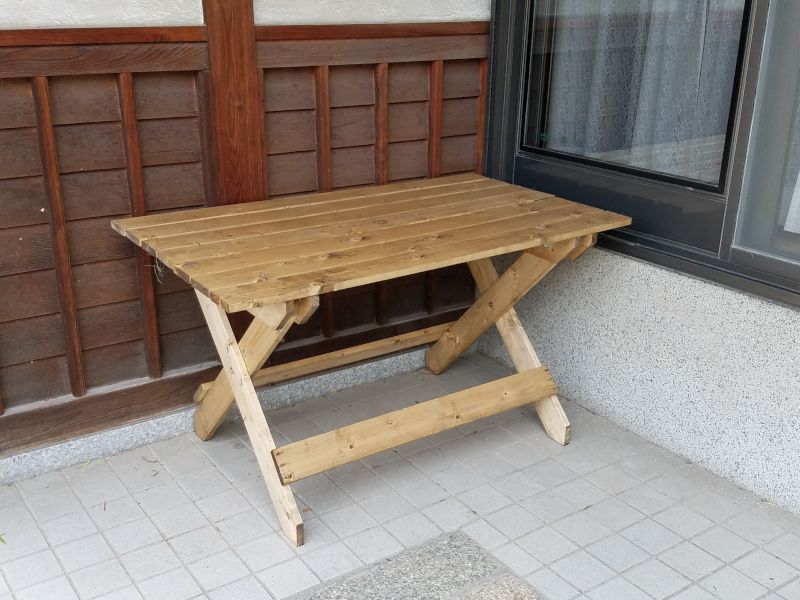

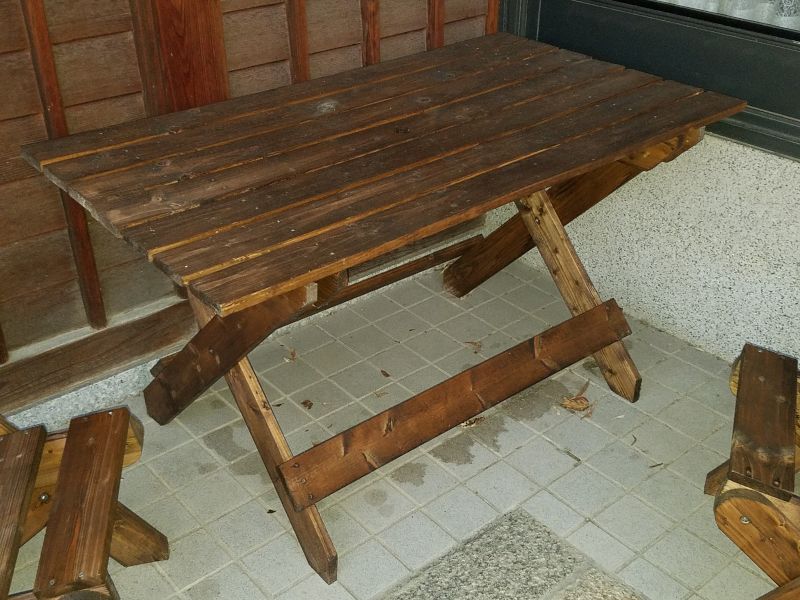

- 折りたたみウッド・テーブル（7/12）
- 板取図（by JW-CAD）
- 参考：3000円で出来る 折りたたみガーデン ウッド・テーブル
