【営 業 品 目】 各種ねじ切り機・各種専用機・チェザー・金型・特殊シリンダーなどの設計・製造・販売 |
| [ボルト用ねじ切り機]-[パイプ用ねじ切り機]-[下削り機・タッピングマシン・その他] |
|
ここに紹介させていただいたのは弊社標準仕様のものです。ユーザー様のご要望に合わせた形でカスタマイズも可能です。是非一度お問い合わせください。 また外観・仕様等は予告なく変更することがありますので予めご承知おきください。 |

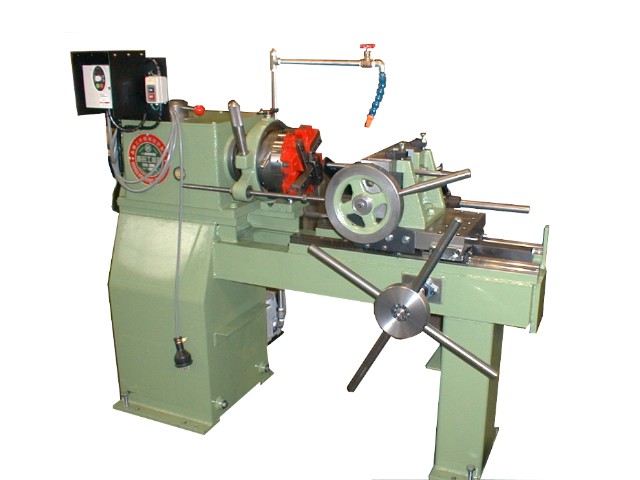

| ＨＫ−１型 手動式ねじ切り機 | ||
 |
基 本 仕 様 | |
| 切削範囲 | 1/4"〜１"(φ25) | |
| 最大切削長さ | 300mm | |
| 主軸回転数(rpm) | 450-250-150 | |
| 主軸モートル | 2.2kW | |
| 切削油ポンプ | 150W | |
| 設置サイズ | 550(W)X1350(L) | |
| リードネジ | な し | |
|
※写真のインバータはオプションです。 | ||
| 新型ＨＫ−１型 手動式ねじ切り機 | ||
 |
基 本 仕 様 | |
| 切削範囲 | 1/4"〜１"(φ25) | |
| 最大切削長さ | 300mm | |
| 主軸回転数(rpm) | 450-250-150 | |
| 主軸モートル | 2.2kW | |
| 切削油ポンプ | 150W | |
| 設置サイズ | 550(W)X1350(L) | |
| リードネジ | な し | |
|
※特色： １．チャック及びダイヘッド戻しは空圧機器で行ないますので運転がラク！ ２．またチャックはコンバータにより油圧パワーに変換しますのでワークを確実にグリップ！ ３．操作もカンタン！チャックは自動開閉と足踏みスイッチ操作の２通り。 |
||
| ＨＫ−１1/2型 手動式ねじ切り機 | ||
 |
基 本 仕 様 | |
| 切削範囲 | 3/8"〜１1/2"(φ38) | |
| 最大切削長さ | 300mm | |
| 主軸回転数(rpm) | 110-60-30 | |
| 主軸モートル | 3.7kW | |
| 切削油ポンプ | 180W | |
| 設置サイズ | 600(W)X1800(L) | |
| リードネジ | あ り | |
| １1/2型 空圧制御式ねじ転造機 | ||
 |
基 本 仕 様 | |
| 切削範囲 | M14 〜 M30 | |
| 最大切削長さ | 300mm | |
| 主軸回転数(rpm) | 110-60-30 | |
| 主軸モートル | 3.7kW | |
| 切削油ポンプ | 180W | |
| 設置サイズ | 600(W)X1800(L) | |
| リードネジ | あ り | |
|
※特色： １．ダイヘッドはドイツFETTE社製ネジ転造ヘッドを取付 ２．ヘッドの回転でワークにネジを転造します。 ３．ピッチの交換はネジロールを交換。 |
||
| ＨＫ−２型 手動式ねじ切り機 | ||
 |
基 本 仕 様 | |
| 切削範囲 | 1/2"〜２"(φ50) | |
| 最大切削長さ | 400mm | |
| 主軸回転数(rpm) | 150-70-30 | |
| 主軸モートル | 5.5kW | |
| 切削油ポンプ | 180W | |
| 設置サイズ | 600(W)X1800(L) | |
| リードネジ | あ り | |

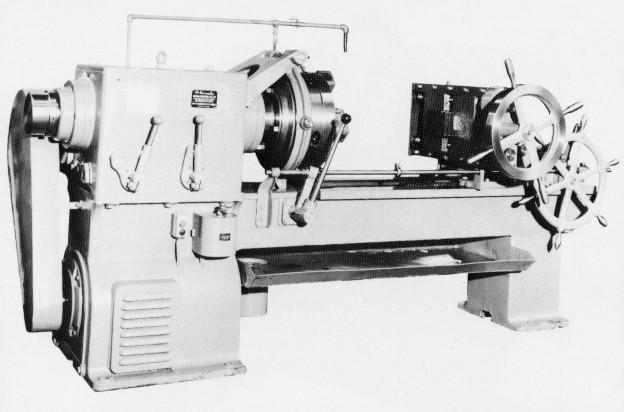

| ＨＫ−４型・ＨＫ−６型 手動式ねじ切り機 | |||
 |
基本仕様 | ＨＫ−４ | ＨＫ−６ |
| 切削範囲 | １1/2"〜４"(φ100) | ２"〜６"(φ150) | |
| 最大切削長さ | 600mm | 600mm | |
| 主軸回転数 | 60〜6 | 60〜6 | |
| 主軸モートル | 7.5kW | 11kW | |
| 切削油ポンプ | 250W | 250W | |
| 設置サイズ | 800(W)X2500(L) | 800(W)X2800(L) | |
| リードネジ | あ り | あ り | |

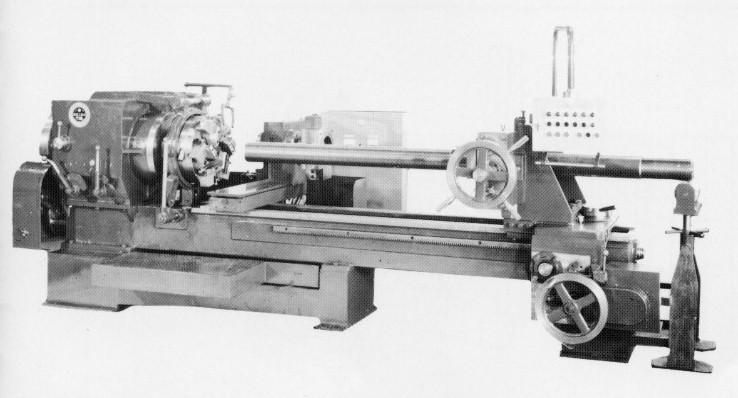

| ＨＫ−８型 手動式ねじ切り機 | ||
 |
基 本 仕 様 | |
| 切削範囲 | ２1/2"〜８"(φ200) | |
| 最大切削長さ | 1500mm | |
| 主軸回転数 | 30〜3 | |
| 主軸モートル | 18.5kW | |
| 切削油ポンプ | 250W | |
| 設置サイズ | 800(W)X4500(L) | |
| リードネジ | あ り | |
|
ＨＣ−１０型 油圧半自動式ねじ切り機（面取装置付）
|
||
 |
基 本 仕 様 | |
| 切削範囲 | ４"〜１０"(φ250) | |
| 最大切削長さ | 2200mm | |
| 主軸回転数 | インバータ制御 | |
| 主軸モートル | 15kWギヤドモートル | |
| 油圧ポンプ | 5.5kW | |
| 切削油ポンプ | 400W | |
| 設置サイズ | 3500(W)X8000(L) | |
| リードネジ | あ り | |
| ※本タイプは他に６”型（ＨＣ−６型）８”型（ＨＣ−８型）があります。 | ||
