当社のダイヘッドに取り付ける刃物（「チェザー」といいます。）は株式会社大岡製作所で製作しています。 当社では大岡製チェザーの販売を行なっています。 このページでは、チェザーのほか、ねじ切り機の主な部品も紹介しています。 |
| [チェザーって？]-[主なサイズ]-[ねじ切り機部品] |
| チェザーって？ | |||||||||||||||||||||
| ・「チェザー」とは |
「チェザー」(Chaser)とはダイヘッド式ねじ切り機械に使われる平板状のバイトのことです。 通常４枚１組（６”以上用は６枚１組）になっています。 １組でねじ山１ピッチ分（４枚組の場合、1/4ピッチずつねじ山がずれています）になります。 ダイヘッド（又は素材）が回転し、チェザーによって、荒削り・ネジ立て・ネジ仕上げの工程が１度に行なわれます。 また、「下削り用チェザー」はねじのないチェザーで、素材径が大きいときの粗加工や異径鉄筋の節落としなどに使用します。 |
||||||||||||||||||||
| ・「チェザー」の材質 |
チェザーは一般的にハイス材（ＳＫＨ鋼）で製作され、切削条件に合わせて材質の種類を選びます。 以下に代表的な材質の種類を示します。
また、加工条件によっては窒化チタン・炭化チタン・硬質クロムといった表面処理を施すことにより、更なる性能の向上を見ることが出来ます。 例えば、一般的にチェザーのねじ切りにおける切削速度は10m/minと言われていますが、表面処理をすることで倍以上の切削速度（※）を実現することが出来ます。 （※被削材の材質全てにいえることではありません。また切削油等の条件によっても替わります。） | ||||||||||||||||||||
| ・「チェザー」の種類 |
弊社製ねじ切り機でつかうチェザーは２種類あります。チェザーをアリ溝で固定するタンゼンシャルチェザー（別名：ランジス型チェザー）と、もうひとつは
チェザーを上から固定するキセリングチェザーがあります。 イメージ図
| ||||||||||||||||||||
| 主なサイズ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
当社ダイヘッド用チェザーサイズは概ね下表の通りです。 サイズ一覧表
※本表以外のサイズ、他社製ダイヘッド用、その他特殊仕様などにつきましてはお問い合わせください。
|
|

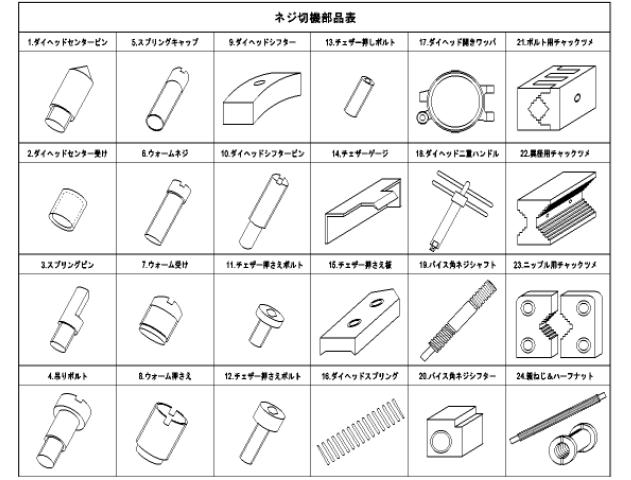

ねじ切り機部品 ＨＫ−１型ねじ切り機用標準機械部品の一覧表です。その他機種の部品についてはお問い合わせください。 |
||||
 |
||||
