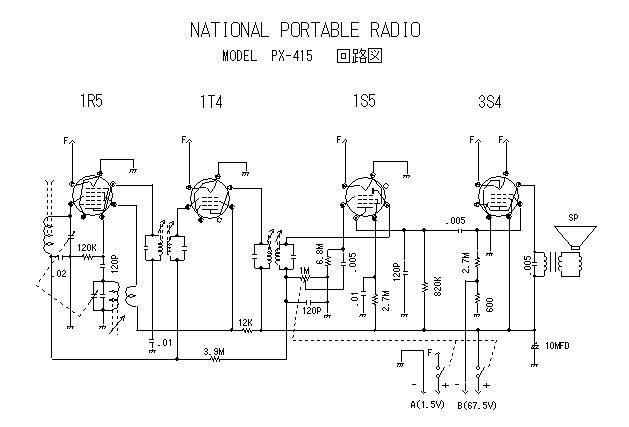

真空管式ポータブルラジオ　ＰＸ−４１５　回路図

松下電器が昭和２９年から製造したポータブルラジオの回路図。セットに貼り付けられていた結線図からCAD入力し作成したものです。

昭和２９年にはまだポリバリは無かったようで普通のエアバリコンが使われています。他の部品も全般に大型で、消費電流は９ｍＡでした。３Ｓ４のバイアスの取り方に面白さを感じます。電解コン・カップリングコンデンサー等を交換し修復させました。なお製造年はメーカーに問い合わせし判明したものです。
