Ф63ｼｮﾙﾀﾞｰｶｯﾀｰ

平面加工Ｙ軸両方向切削のページで。
　　　「Users Report」お届けします。

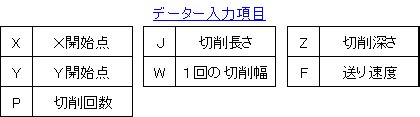

データー入力項目

Ｙ軸両方向切削
　　　特徴はP（切削回数）を偶数に設定すれば、切削方向（アップ、ダウン）を揃えられます、
　　　　そのためエンドミル等の溝加工に向いています。

データー入力例

下記、加工図の溝加工を例に入力方法をガイダンス。

Y軸両方向切削加工例。
（アップカット例）

入力項目算出法。

　　ｴﾝﾄﾞﾐﾙ半径
X＝-(63/2)=-31.5

　ｴﾝﾄﾞﾐﾙ半径+ｱﾌﾟﾛｰﾁ
Y=(63/2)+5=36.5

P=3

　　加工長さ　ｴﾝﾄﾞﾐﾙ半径+ｱﾌﾟﾛｰﾁ
J=100+((63/2)+5)×2)=173

　
W=40

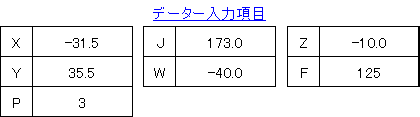

データー入力値。

注）
データー入力値 J (X方向）の±方向はテーブル移動方向で入力
　　　　　　　　　　W （Y方向）の±方向は座標値方向で入力。
