FRC223E製作記-パート 2。
さて、本題のフレームに取り掛かります。

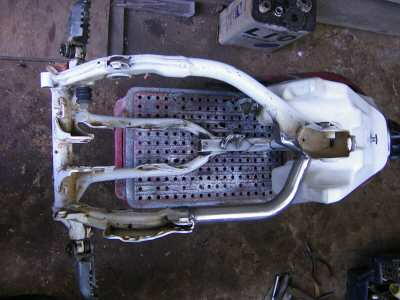

マジックの所で切断します。
まずは右サイドフレームより切断・・・
切断後、切断した刃物の幅とフレームの幅が
同じで有れば歪が無いので次の作業に移ります。
(幅が広がったり、閉じたりした場合は歪修正が必要です。)

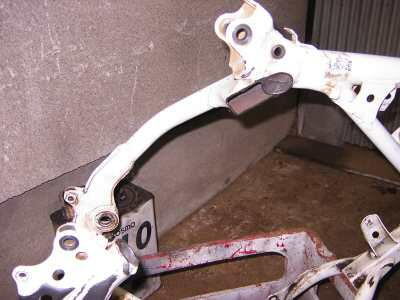

右サイドフレームの上も切断。

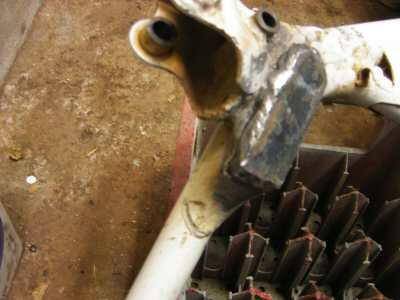

フラットバーで穴を埋めます。

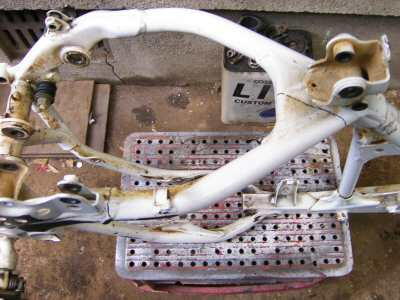

サイドフレームを同径、同肉厚のパイプを使って
溶接していきます。

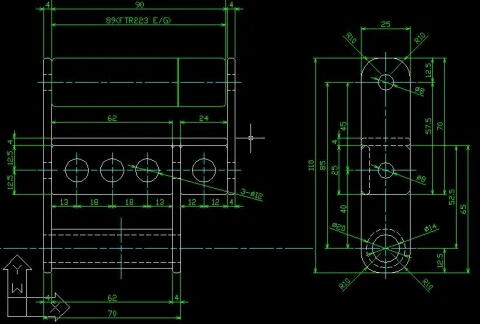

CADで描いた図面を元にエンジンステーを製作します。
(これではさっぱり分からん・・・ごめんなさい・・・)

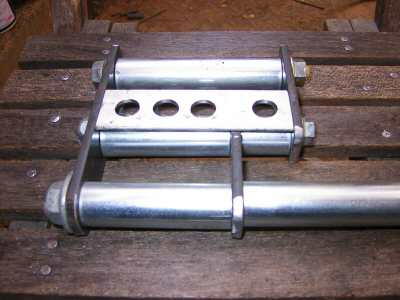

必要寸法に切り出し組み上げていきます。

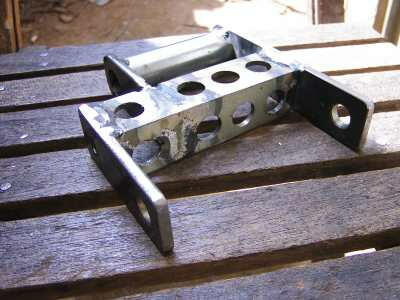

溶接、完了・・・(汚い・・・)
色を塗ってごまかそっと・・・

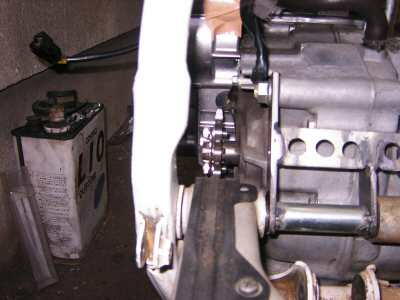

チエーンラインが大丈夫か確認・・・
大丈夫の様だ・・・
|
