CNC機械SBR3400 中古品(程度優良品)

製品イメージ
CNC機械SBR3400
小型フライス
X=440,Y=500,Z=210mm
転造ボールネジ
主軸インダクション
モータインバータ
にて可変速
価格問合せ
 ¥-
 税、送料別途

★SBR3400仕様

※SBR3400-ACI

★内容★
(1)駆動ボールねじ シールタイプ1204
(2)ステップモータを高トルクタイプにアップ。
(3)機械ベース周りも590x540から590x600mmにアップ。
(4)主軸150W-2Pタイプ(max.11700rpm)
(5)フレーム接続部分金具も強度アップタイプ。

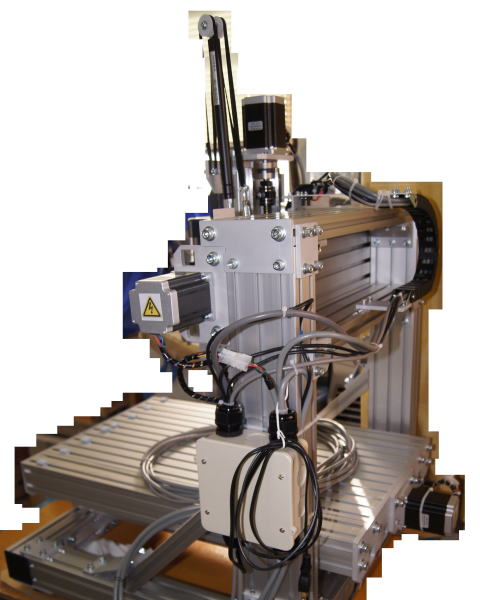

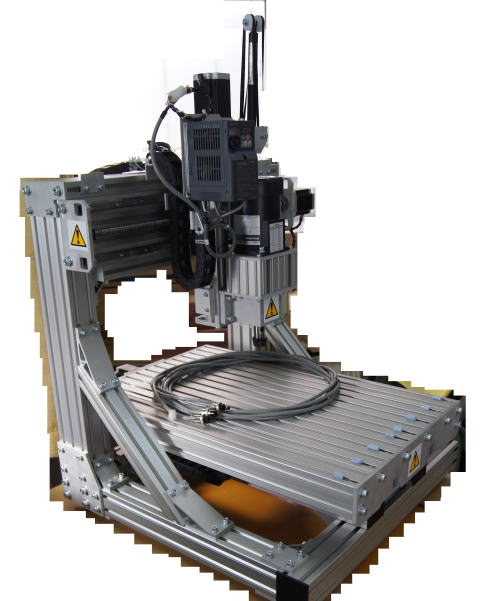

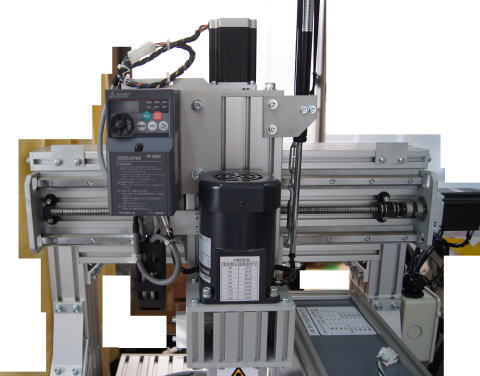

 ★SBR3400実機画像

 ・非常スイッチは本体に取り付けします。(現在画像には含まれていません)
 ・1週間程度の運転後の程度優良な商品です。(点検後出荷)
 ・Y軸テーブル溝部には、締付のボルト痕数個が両側の溝底部にあります。(画像にて説明あり)
 ・その他不具合はありません。
 ・通常品との違いは、1週間程度他社にて使用された物です。
 ・1/8マイクロステップ制御盤
 ・Mach3ソフト+UC100(USB仕様) USB駆動になります。
 ・OS:CPU: PentiumⅢ-1GHz以上
     Memory: 128MB以上
     HDD: 10MB以上の空き
     CRT解像度:1024X768ドット グラフィックボードメモリ 32MB
     対応OS:Windows XP,7,8,8.1,10(すべての両方の32と64ビット版)
     USBから駆動が標準。

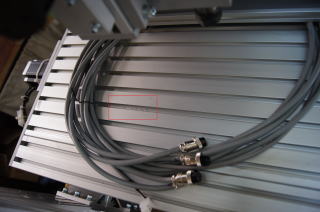

Y軸テーブルボルト痕1

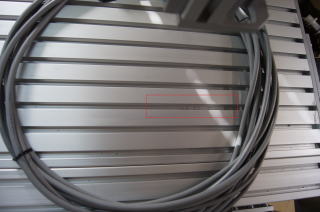

Y軸テーブルボルト痕2

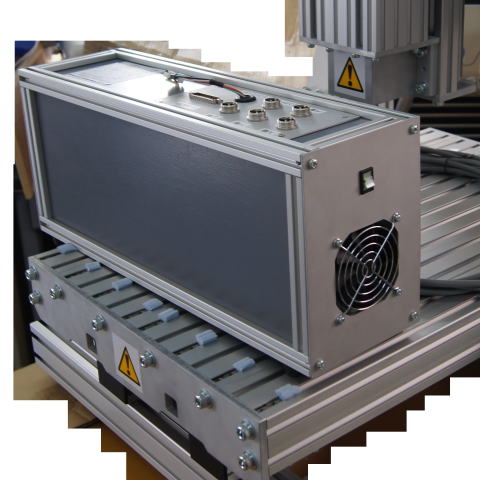

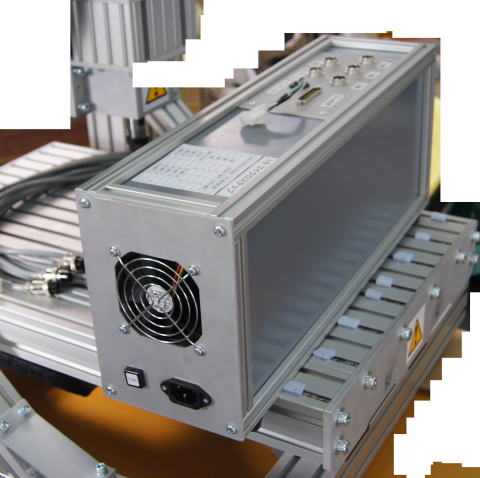

1/8マイクロステップ制御盤



CNCソフト Mach3


SBR3400 X=440,Y=500,Z=210mmストローク

SBR3400-2017仕様 [USB駆動が標準]

テーブルサイズ mm
660x420
テーブル積載可能重量 kg
50
X軸移動量 mm
440mm
Y軸移動量 mm
500mm
Z軸移動量 mm
210mm
スライド部
重荷重用リニアガイドウェイ
送り部
転造ボールネジ
最大XYZ移動速度
2500mm/min
XYZモータ
高出力2相ステップモータ
機械的分解能
0.0025mm/step(1/8のとき)
インターフェイス
パラレル(セントロニクス社仕様準拠)
制御方式
3軸同時制御NCコード
主軸コレット
φ6標準(8度テーパ型)
主軸回転数
※600~7000min-1
主軸駆動方式
直結駆動
主軸モータ
150W/3400rpm インバータ可変
200W/1750rpmインバータ可変
位置決め精度
±0.1/300mm
繰り返し位置決め精度
±0.01mm
機械の大きさ
W630XD750XH780mm
電源
AC100V, 50/60Hz,
機械重量
60kg
本体価格
CNC装置大きさ
W120XD500XH120mm
CNC装置重量
3kg
CNCソフト
Mach3
CNCソフト価格
 UC100(USB装置)  ¥


注. 価格には消費税が含まれていません。

※印の主軸回転数について 10~200Hzまでの回転数を表記してあります。
下記の表は、参考回転数になります。

主軸モータ。参考回転数

 インバータ  150W-2P
設定周波数Hz 主軸回転数min-1
60
 3510
80
 4680
100
 5850
120
 7000
140
 8190
160
 9360
180
 10530
200
 11700


以上
