アルミ加工サンプル－アルミギヤーケースの加工

　　　　★アルミギヤーケースの2.5D加工

　　　　材質　　　アルミ合金　(A6063)
　　　　材料の大きさ　　70X85X20　２個　　　　　　　　　　　　　　　
　　　　CADのDXFデータから中心穴φ34、φ52部分深さ13mmスパイラルポケット加工(SheetCAM利用)
　　　　センタードリルでのケガキ作業以外は、片面から１回で全てを加工します。(SheetCAM利用)
　　　　CADのDXFデータからボルト取付穴の位置をSheetCAMでG-CODEを作成してセンタードリルにて
　　　　CNCでケガキをする。
　　　　工具　　φ10超硬エンドミル２枚刃
　　　　主軸回転数　　7000RPM
　　　　早送り　　　　　2000mm/min
　　　　切削→速度　　300mm/min
　　　　切削↓速度　　50mm/min
　　　　切込み　　　　　1.5mm/pass

　　　　

　　　　切削時間　　２穴タイプ　　　　　　　1穴タイプ
　　　　　　　　　　　19分08秒　　　　　　　　13分15秒

　　　　★アルミギヤーケースの2.5D加工

　　　　材質　　　アルミ合金　YH52(A5052)
　　　　材料の大きさ　　140X170X25　　　　　　　　　　　　　　　　
　　　　CADのDXFデータから中心穴φ50、φ127とφ25部分深さ15mmスパイラルポケット
　　　　加工(SheetCAM利用)
　　　　CADのDXFデータからボルト取付穴の位置をSheetCAMでG-CODEを作成してセンタードリル
　　　　にてCNCでケガキをする。
　　　　工具　　φ8ハイス鋼エンドミル２枚刃
　　　　主軸回転数　5000RPM
　　　　早送り　　　2000mm/min
　　　　切削→速度　125mm/min
　　　　切削↓速度　　50mm/min
　　　　切込み　　　　1.25mm/pass

　　　　

　　　　★アルミの2.5D加工

　　　　形状　①120x100xt6 　　　　　　　　　　　　　　　②120x100xt6 　
　　　　材質　　　A5052 　　　　　　　　　　　　　　　　　
　　　　工具　　φ４ハイス鋼エンドミル
　　　　主軸回転数　5000RPM
　　　　早送り　　　2100mm/min
　　　　切削→速度　125mm/min
　　　　切削↓速度　　50mm/min
　　　　切込み　　　　1.7mm/pass
　　　　SheetCAMでデータ作成　　①KAKOU1.NC 　　②KAKOU2.NC

　　　　中央の穴は荒加工(0.2mm取しろを残す)と仕上げ加工する。
　　　　切削時間　①8:41(MM:SS)　　②13:08(MM:SS)
　　　　切削油使用。（切れ味が悪くなれば、手差しする）

　　　　

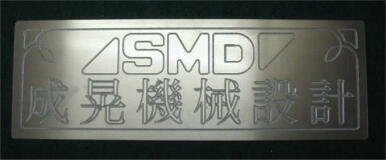

　　　　★アルミ表札の加工

　　　　アルミ板３５０ｍｍＸ１２０ｍｍＸｔ２
　　　　Ｖカッターで加工

　　　　

　　　　以上
