3D加工サンプル３－大きい印鑑

　　　★3D加工サンプル３－大きい印鑑
　　
　　　　加工形状　　48mmX48mmX深さ2mm (大きい印鑑みたいなもの）。
　　　　材料　　　　　ケミカルウッド

　　　　これは、３Ｄの「MeshCAM」から加工説明していますが、２Ｄの「SheetCAM TNG」から
　　　　加工することもできます。
　　　　（参考例を本文最後に追記してあります。）

　　　　2次元ＣＡＤで作図。文字は、図形分解する。*.DXFファイルで保存。

　　　　

　　　　3次元データの作成。
　　　　Google SketchUpで*.DXFを読み込んで文字厚みを２ｍｍにして３Ｄデータを作成する。
　　　　保存は、*.STLで保存するのですが、Google SketchUp自体には*.STLで保存する機能は
　　　　ありません。プラグインを利用します。
　　　　(たとえば、eDrawing2008などフリーのものを利用。)
　　　　

　　　　次にＣＡＭソフトでＣＮＣデータ作成。

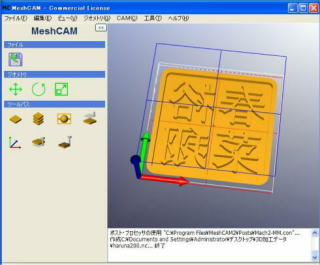

　　　　MeshCAMで先ほどのデータ　*.STL を読込する。

　　　　

　　　　次にMeshCAMで大きさの定義。

　　　　

　　　　次にMeshCAMで加工条件入力。
　　　　　φ１フラットエンドミル
　　　　　横送りピッチ　0.5mm
　　　　切削速度　400mm/min
　　　　下降速度　100mm/min
　　　　ＸＹカットで仕上げする。

　　　　

　　　　加工サンプル
　　　　加工時間　５２分４４秒

　　　　

　　　※次に、２Ｄの「SheetCAM TNG」から文字を加工したときの参考例

　　　　これは、SheetCAM TNGから加工しました。

　　　　加工形状　　50X50mm
　　　　加工刃物　Ｖ形カッター　　（φ６ドリルをＶ形に研削したもの）
　　　　材料　　　　ケミカルウッド
　　　　横送りピッチ　刃物径の60%とする。
　　　　切削速度　　800mm/min
　　　　下降速度　　250mm/min
　　　　龍の文字　　ＨＧＳＧ行書体

　　　　１回目の加工
　　　　１回目のパスは深さ0.5mmでポケット加工して文字の輪郭をはっきりさせる。

　　　　２回目のパスは深さ1.5mmでポケット加工する。
　　　　Ｖ形カッターの先端は尖っているのですが、深さ1.5mmの上部刃物径は1.5mmぐらい。
　　　　それ故、横送りが60%X1.5mm=0.9mmなので画像を見て解るように、ポケット部分に
　　　　筋目が出ています。

　　　　更に深く加工したいのであればパスを追加していけばよい。

　　　　

　　　いきなり最初から深く加工すれば、Ｖ形カッターのため細かい部分は無視されるので
　　　輪郭のはっきりしない文字になります。

　　　加工時間　４分０４秒

　　　以上
