製品イメージ

3D加工サンプル１-レリーフ

　　　★レリーフの製作について
　
　　　　　レリーフ(英語 relief、フランス語 relief ルリエフ) とは、浮き彫り、
　　　　　または浮き彫り　　細工の事である

　　　　　3Dデータの元のデータは、*.3DSタイプでした。
　　　　　MeshCAMは、*.STLまたは*.DXF(3次元)なので変換ソフトを利用する。

　　　　　変換ソフト　3D Object Converter
　　　　　（入力可能ファイル形式: *.OBJ *.LWO *.3DS など）

　　　　

　　　　3D元データ：　(*.STLファイル)
　　　　加工サイズ：　62X92X8mm(元のデータはこの3倍のサイズ)
　　　　材料：　ケミカルウッド

　　　　　ＭｅｓｈＣＡＭで形状表示

　　　　

　　　ストックの定義でジオメトリに適合ボタンを押す。

　　　　

　　　高さの定義をセットする。

　　　　

　　　プログラムゼロ位置を定義する。
　　　上面と南西位置をゼロに定義する。

　　　　

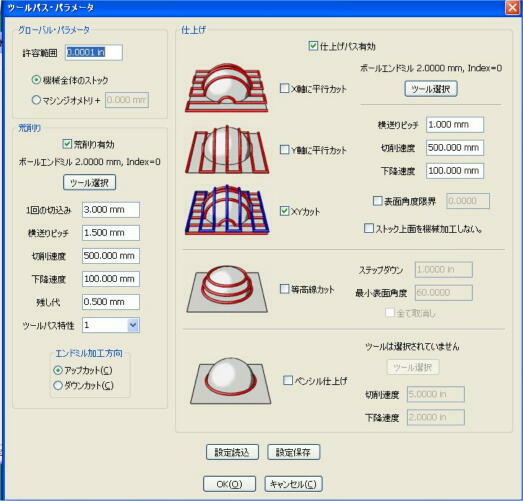

　　　　荒削り及び仕上げの条件を入力。
　　　　５フラットエンドミル、切込み量3mm/pass、横送りピッチ1.5mm、
　　　　切削速度　　　　500mm/min
　　　　下降速度100mm/min、残し代0.5mm.

　　　　

　　　　荒削りパス表示。

　　　　

　　　　パラレル仕上げ表示。

　　　　

　　　以上のデータからMach3で加工します。
　　　作業時間　荒削りと仕上げ36分40秒

　　　　

　　　　

　　　以上
