マップランプに続きルームランプのLED化。 マップランプはカバー内の空間に高さがある為比較的簡単に基板を使用してLED化できたのですが、 ルームランプはほとんど高さがないので基板を使用してのLED化は見送っていました。 今回のLED化は『ポルテの○』仲間の toyoさん にアドバイスをいただきながら完成しました。 toyoさん、ありがとうございました! |
純正電球に比べて明らかに明るくなっているので比較はしません。 (実は純正電球の画像撮るのを忘れていました。。。) |

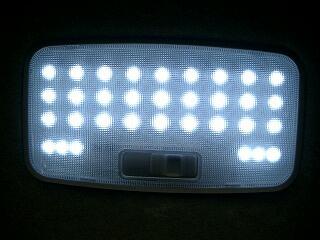

めちゃくちゃ明るくなりました。 マップランプと同じLEDを使用しましたがルームランプの方が青白いです。 LEDの注文時期によって色にばらつきがあるようです。使用したLEDは 『マップランプのLED化』 を参照 |
クルマからルームランプを外す。 ベース部の邪魔になる突起部分(○印)をカットする。 |
|
ベース部の形に合わせて基盤をカット。 | |
基盤にメタリックテープを貼り、LED、CRDを配置、半田付け。 基盤を薄くする為の準備として事前にLEDの脚のストッパーを カットして基盤とLEDが密着するようにする。 CRDは表に配置。 |
|
半田付けの後、極限まで薄くするためLEDの脚をカット、半田の 塊をヤスリで削る。 防湿・防錆の為ハヤコートでコーティング。 |
|
純正電球と差し替える為に基盤とすずメッキ線でプラグを作る。 | |
ベースをクルマに取り付け、プラス・マイナスを確認してプラグを 差込み、基盤を入れレンズカバーで挟んで固定。 極限まで基盤を薄くしたがこれ以上厚くなると入りません。 LEDを他メーカーのもの(球体部分が小さいモノ)にすると余裕が できます。 点灯確認して完成。 |
