電池管ラジオ用電源装置の製作

2014/12/18
Last update : 2014/12/18

電池管ラジオ用電源装置

NPO法人 ラジオ少年の「電池管ラジオ用ＡＣ電源キット」をベースに製作しました（2014年11月完成）。
サブミニチュア管を3本使用したレフレックス・スーパーラジオ 3SMT-RS に使用しています。
DC65V 15mA と DC1.4V 300mA を取り出すことができます。
アルミケースは テイシン TE-315（W100×D85×H54）にしましたが、ぎりぎりの大きさでした。

　

電池管ラジオ用電源装置

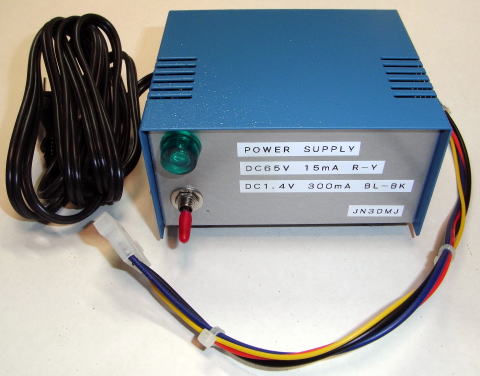

（ケースは、テイシン TE-315 を使用した）

ケース、ネオンランプ、コネクタはキットに含まれません。
コネクタは、モレックス 中継用コネクタ 3.68mm ピッチ 1625 ミニチュア（極数4） を使用しました。

　

電池管ラジオ用電源装置 内部
（一部のラグ板、ゴムブッシングは追加した）
