USB接続 万能インターフェース

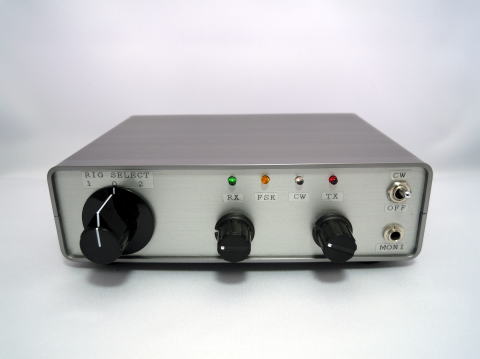

 USB接続 万能インターフェースを作りました。


このインターフェースはSSTV・RTTY・PSK31・WSJT・
DS/CW等々の他、無線機(RIG)の コントロールも出来ます。
(これはICOM用)
ハムログ入力も簡単、RIGコントロールでFBに入力出来ます、使いかた
は色イロ・・・・・。
インターフェース内に4chのUSBシリアルを実装しています、そしてさら
にサウンドカード(USBオーディオ変換アダプタ)も内蔵してます。

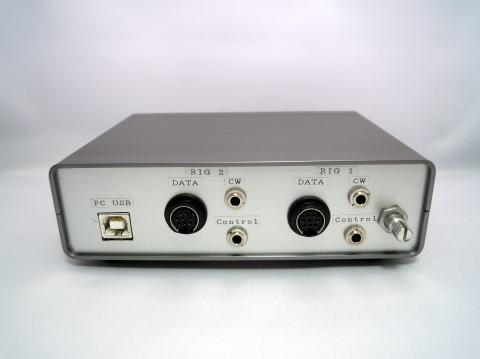

2台の無線機に接続できます (切換えは RIG SELECT で切換え)
パソコンとインターフェースはUSBケーブル一本で接続。
Windows8、7、Vista、XP、他 32/64bit 対応
FBなインターフェースです。


FTDIのFT4232Hを使ったUSBシリアル
変換基板の4chです。ストロベリーリナックス社
からUSBシリアル変換モジュールが、3.4K前
後で販売されている「FT4232HLクワッド」タイプです。
今回は、茶色のポリスイッチをハンダ付け
するだけです。
ユニバーサル基板で作った自作の簡単USBタイプのインターフェースです。
簡単USBタイプのインターフェースとFT4232HLクワッドタイプの基盤をボンドで
接合しました。
各ワイヤー線をハンダ付け。

(ボリューム調整、RIG切り替えスイッチ、
等々のワイヤー線)
ワイヤー線ハンダ付け後、市販のUSB
オーディオ変換アダプタと市販のUSBハブを
バラして基盤のみにして、仮り接続して
テストをしました。
FBに送受信できOKです。
アルミケースに組み込みです。
インターフェース基盤を固定し、各スイ
ッチを取り付け、ワイヤー線をハンダ
接続です。
(左側の基盤は市販のUSBオーディオ
変換アダプタです。)
USBオーディオ変換アダプタを(基盤のみ)
インターフェース上に固定しました。
USBハブはケースに戻し上に固定、
これで完成です。

Windows XP以降であればPCに接続
すればインターフェース、USBサウンド
カードの各ドライバーはインターネット接続
環境で自動でインストールされます。










  ※ MMTTYなどをFSKデジタルモードで運用する場合は"EXTFSK"を

JE3HHT 森さんのホームページ からインストールし設定します。


一部各局のI/Fを参考にして、
BSch3Vで書きました。
