京商 Ｎｅｘｕｓ３０ＳタイプＳ−Ｒ 改造編
３．エレベーターアームサポーター
エレベーターアームもエルロンレバーほどでもないのですが、やはり負荷をかけると軸が動いてしまいます。
取り付け方から考えるとそんなに動くはずはないのですが、フレームの剛性が足りないのでしょう。
ということで、出来るだけ動かないようにエルロンレバー同様にサポーターを付けてみました。

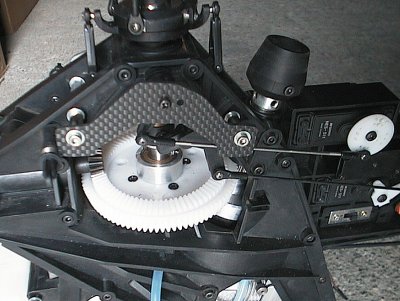

写真１
今回はフレームの穴とエレベーターアームの軸がエルロンレバーのようにほぼ一直線上に無いので、
くの字型のサポーターを付ける必要があります。そこで、ボイジャーＥのスキッドを作ったときの
ＲＣカー用カーボンシャシーの残りを使いました。シャシーにはあらかじめいくつかの穴があいて
いますので、極力利用できるよう使える場所を探しました。
形はいまいちなのですが、強度は十分かと思われます。もう少し削って形を良くしたかった
のですが、強度が下がりそうだったのでここまでにしました。
このような取り付け方をすると、サポーターを固定する前側のスペーサーとエレベーターのリンケージが
干渉するので、サーボ側の取り付け位置を下側に変更しました。その関係からエレベーターアームのレバーも山１つ後ろにずらしました。
（ずらしたのでニュートラル状態でエレベーターアームのレバーが後ろ寄りになっています。）
実はこの部分にコンセプトの両引きリンケージアームを１８０度反転させて使うと角度的にもちょうど良く、スペーサーとも
干渉しなくて良かったの
ですが、アームに付けると大きさが合わずガタが出ます。接着剤で固めても良かった
のですが、後々のメンテナンスのことを考えてやめました。
