ＭＪ誌　２０１１年８月号　９月号に
電流伝送プリアンプが記載されていましたので
ＤＬ-103専用　Ｐｈｏｎｏ　ＥＱ　ＡＭＰを製作行いました。

完成した　ＥＱ　ＡＭＰ基板です。

出力段のＴｒは　2ＳＣ959　パスコンは　Ｖ2Ａ　0.1μＦ　を
使用しました。

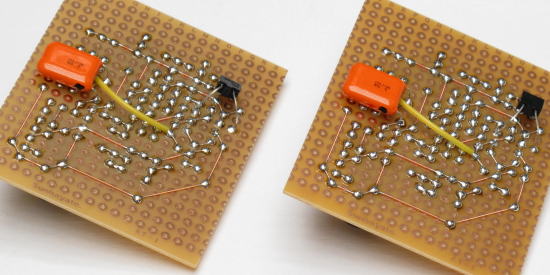

パタ−ン面の写真です。

テスト用の　ＤＬ-103（針折れ）に2ＳＫ97（Idss ランク21）
を取り付け仮調整しています。

完成後の写真です。

後方からの写真です。

入力端子ですが使用出来るカ−トリッジを「2ＳＫ97」を取り付けた「ＤＬ-103」に
限定する為　ITT CANNON M-XL-5-14 を採用致しました。
初めて使用した端子ですがとても良く出来ています。

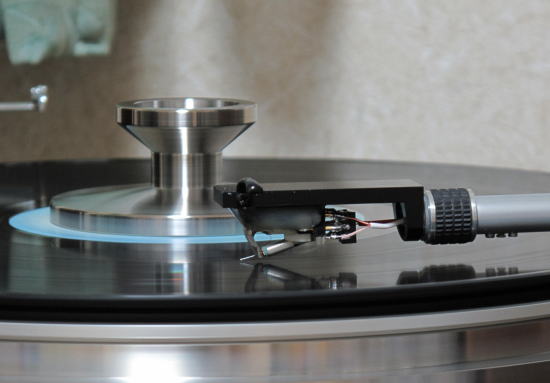

カ−トリッジの状態です。

DL-103の出力端子に2ＳＫ97を直接ハンダ付けしています。

レコ−ドプレヤ−と電流伝送Phono EQ AMP です。

前回製作をした　バッテリ-ドライブ　プリアンプ　との比較です。

極端な音質の「差」は有りませんが今回製作をしたアンプのほうが
ディスクに刻み込まれている「音楽」を一音づつ正確に聴き取る事が出来
「音を楽しむ事」が出来ます。

２０１１年８月

少し改造しました。

MJ誌１１月号、製作記事の通り
SAOC LPF用コンデンサーをシーメンス0.68μFに交換。
位相補正用コンデンサーを　SE510P　に交換。

音質的にかなり変化が有りました。（良い方に！）

併せて製作をした　真空管DAC　も良い音です。
（半導体DACの電源部を使用中ですが、、、）

２０１１年１０月
