トラップアンテナ
　以下に2パターンを。
ロータリダイポール編2009
元々使用していたインバーテッドVを改良（改造）しました。
材料はお手軽に・・・

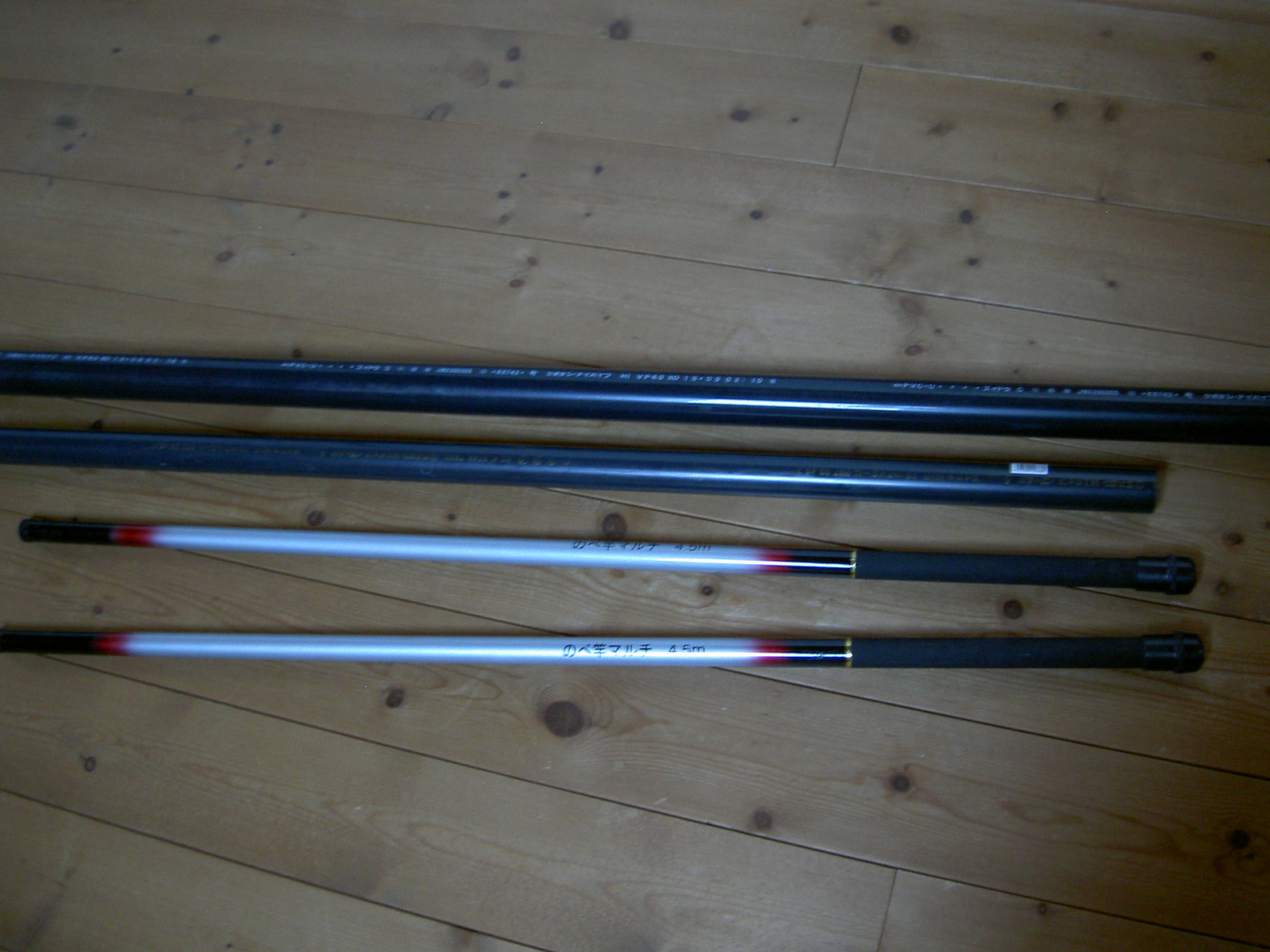

①グラスファイバー製釣り竿（４．５ｍ）×２
②塩ビパイプ　４０Φ＋３０Φ少々
③タッピングビス　少々
④元のトラップ入りI.V.

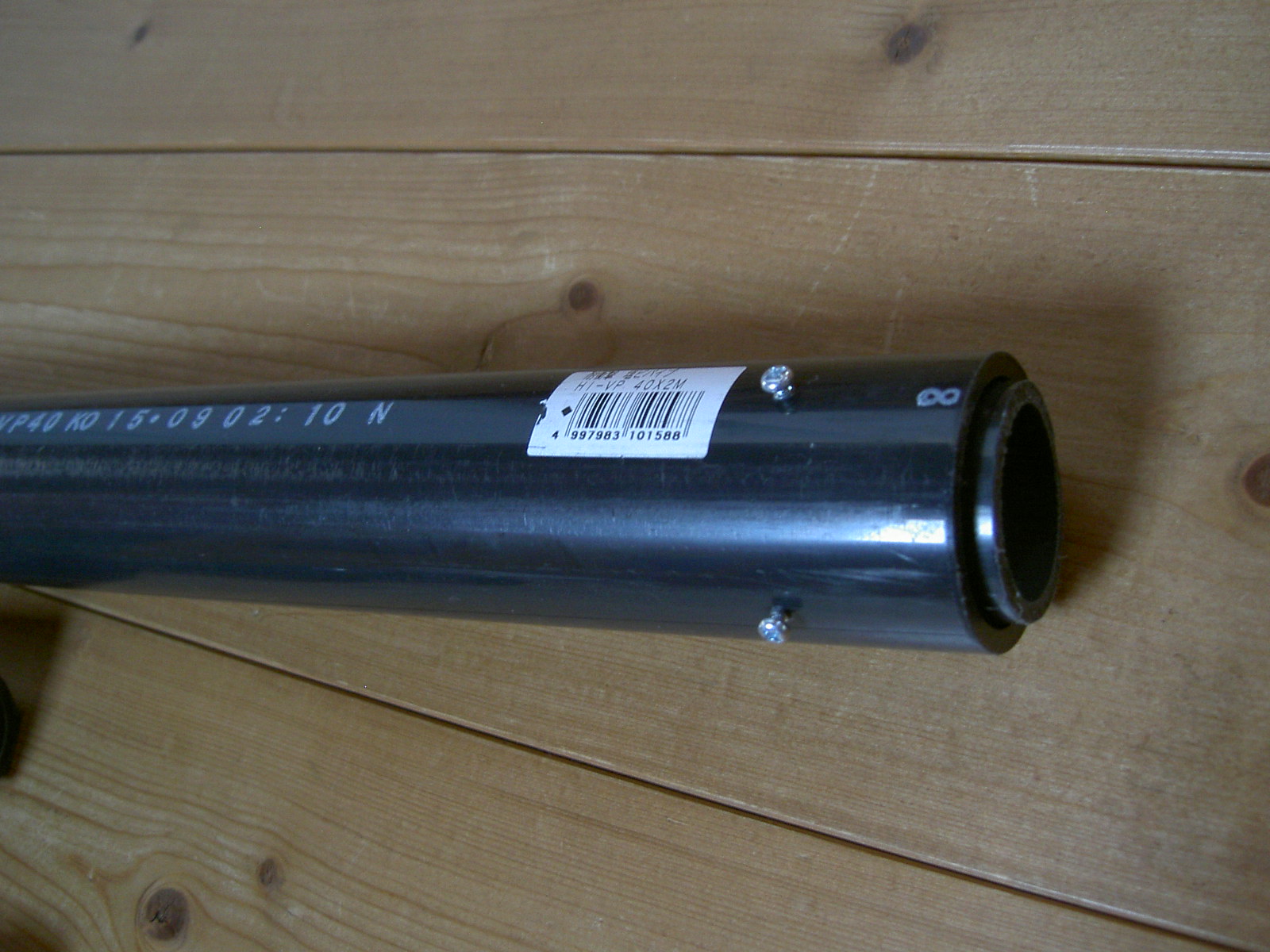

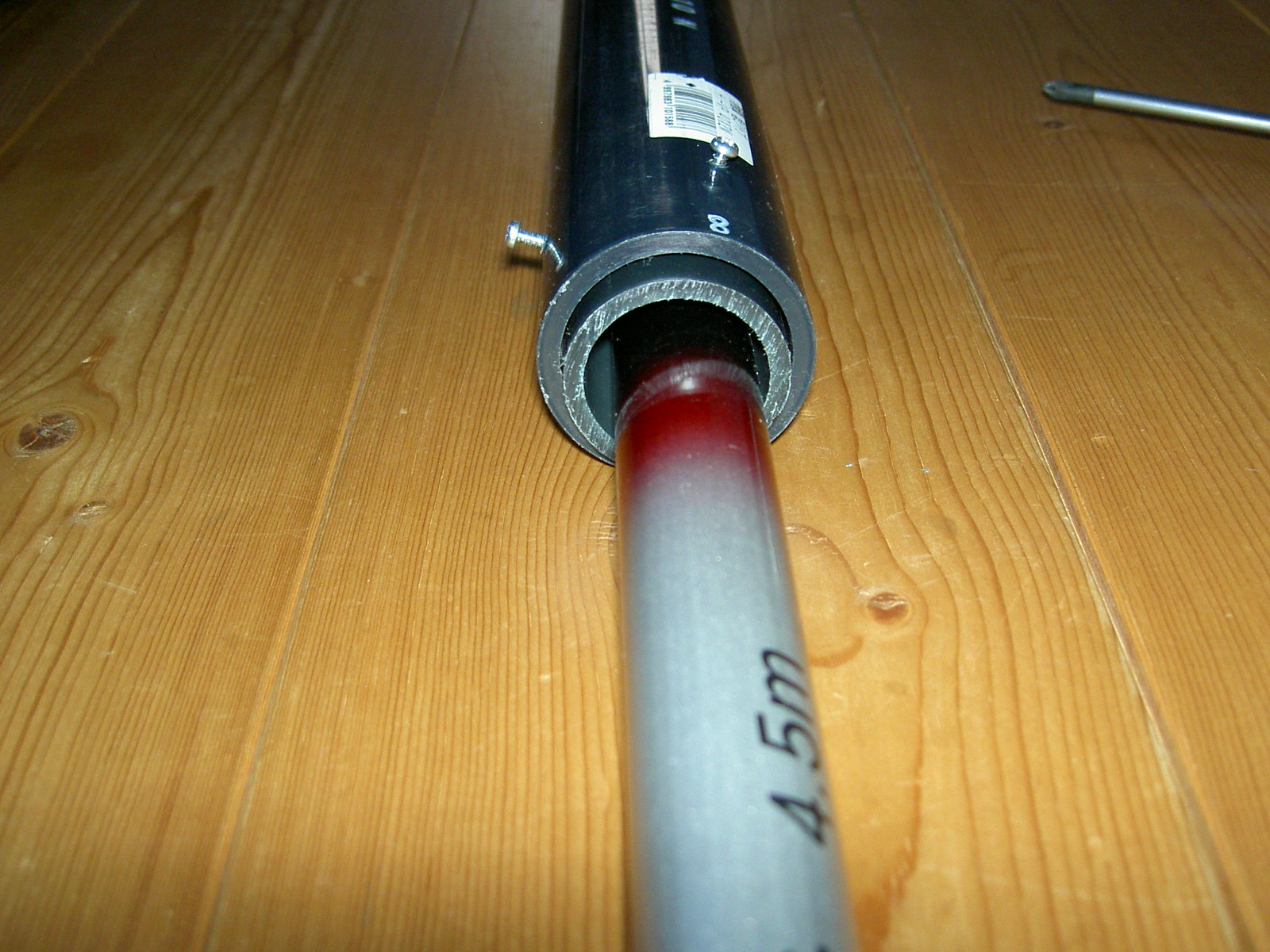

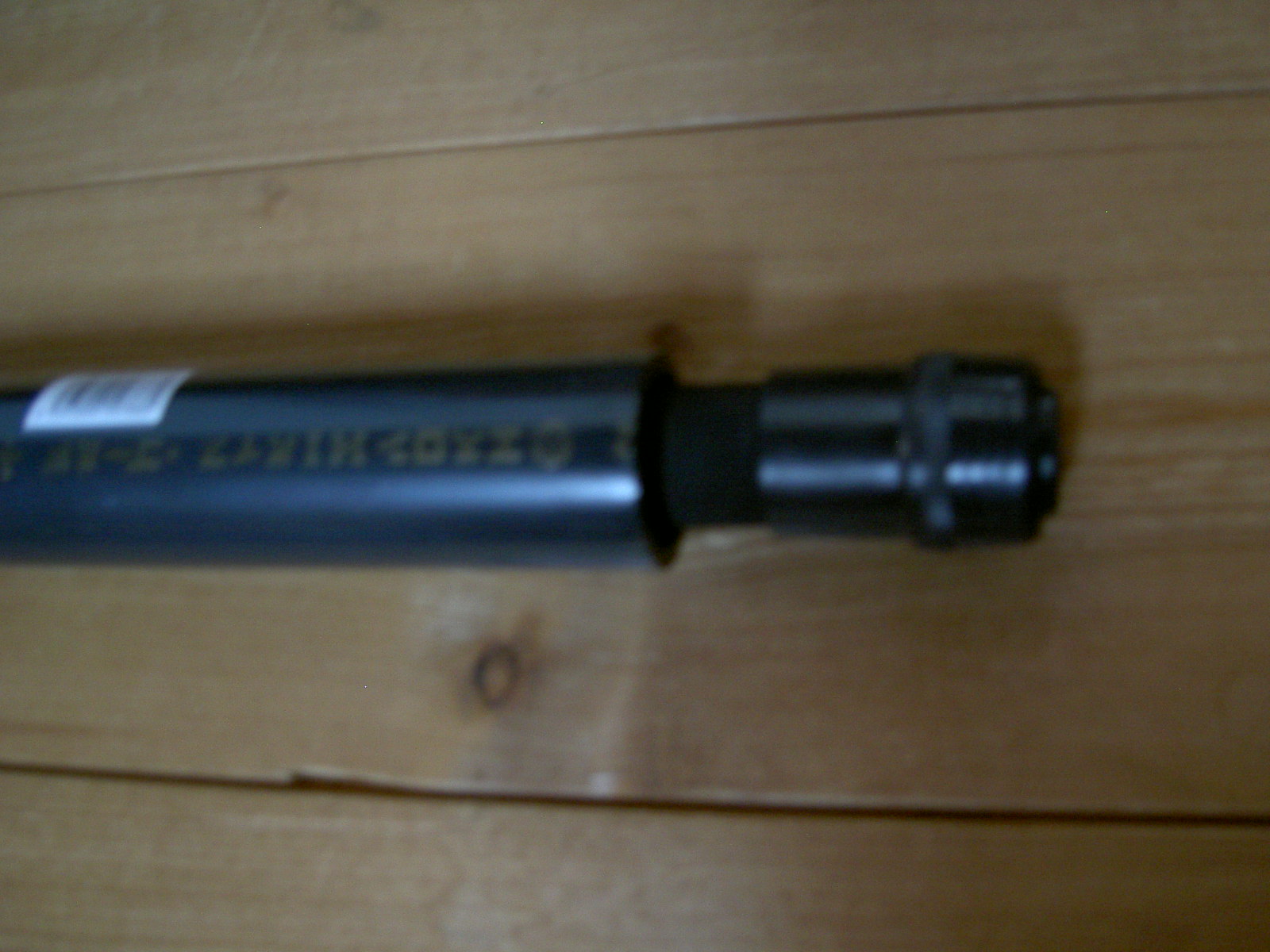

材料 ４０Φ中に３０Φ ３０Φ内に竿 手前には抜けません

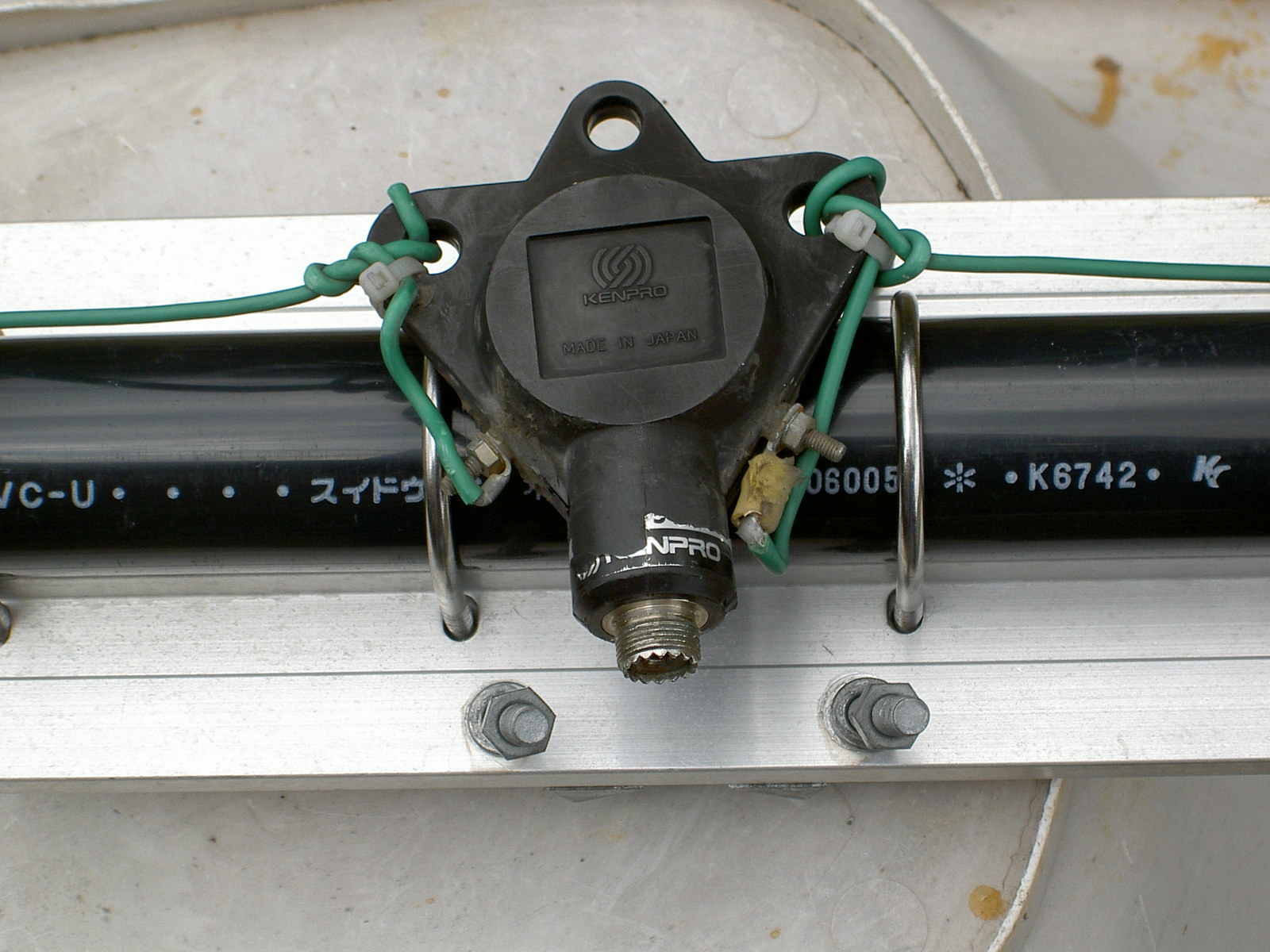

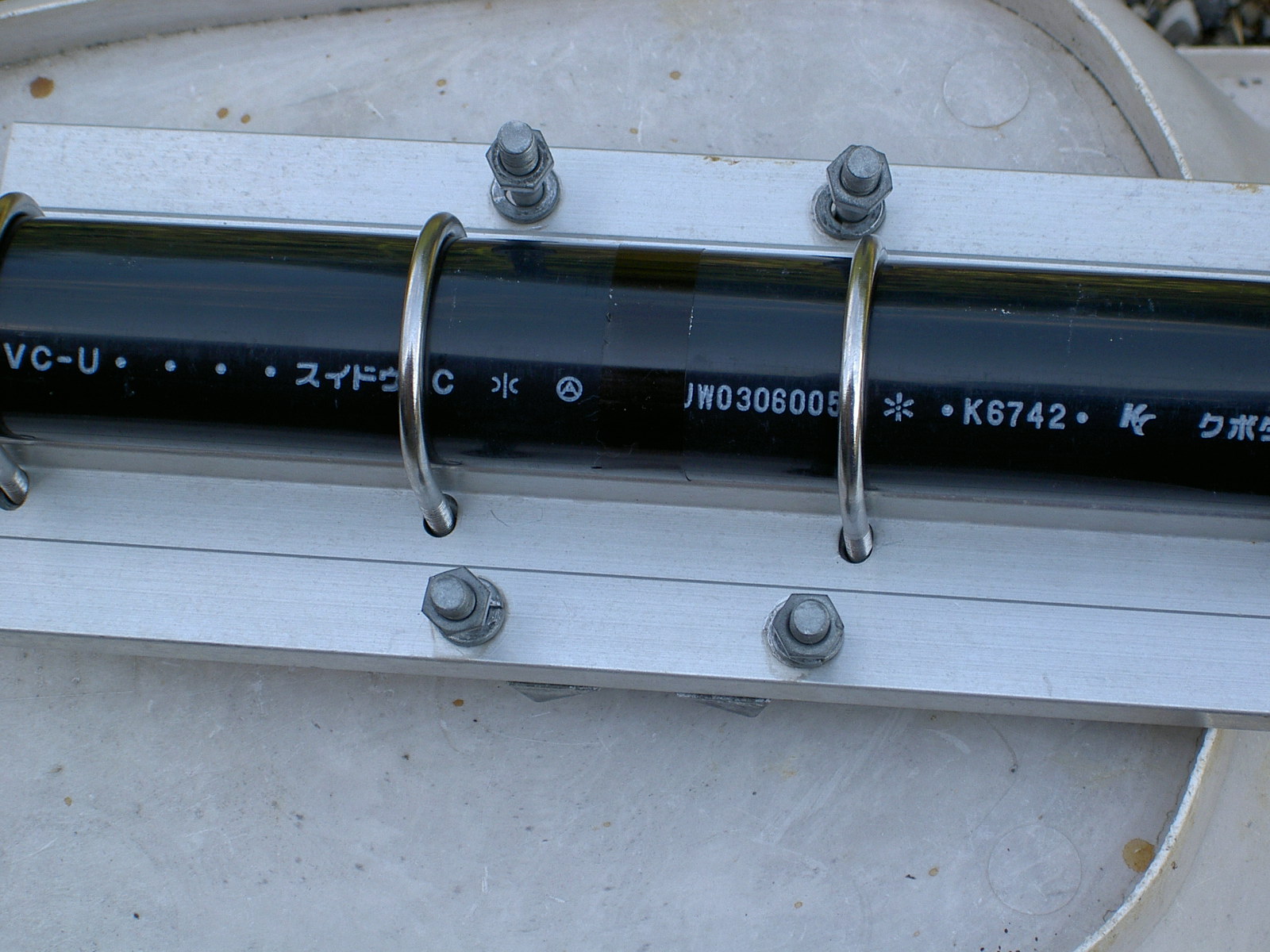

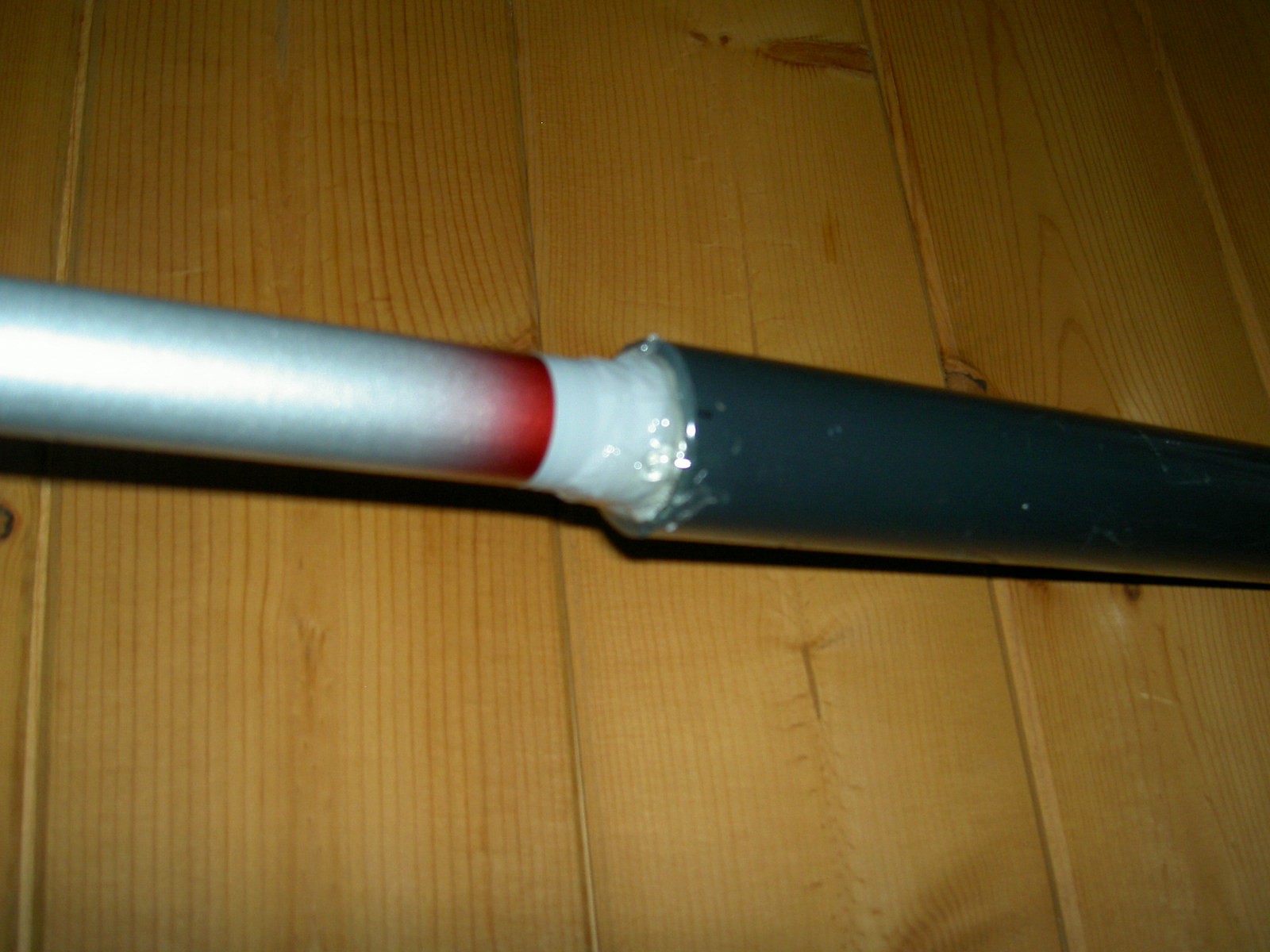

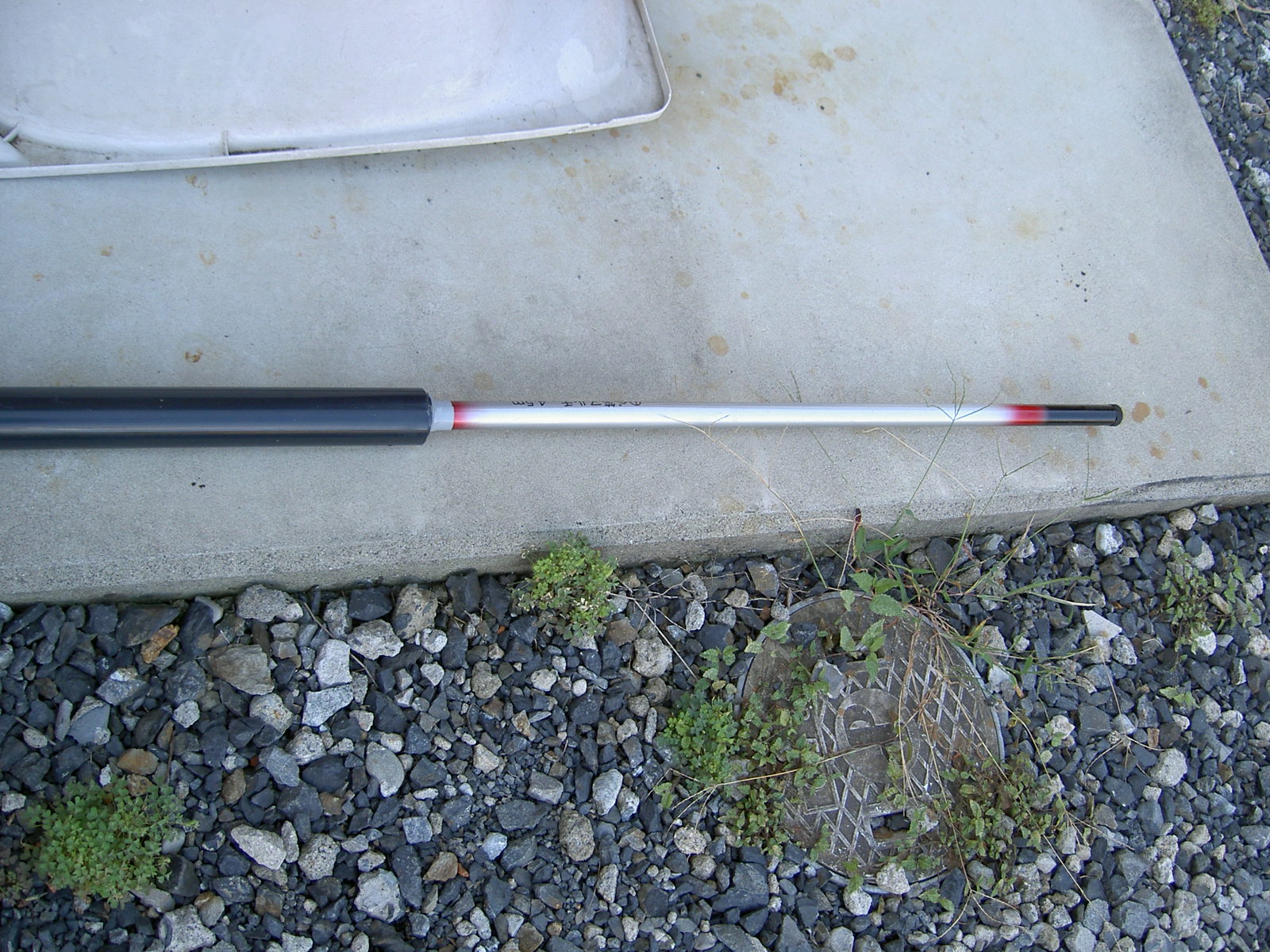

隙間をパッキング これからのばします CD社のマウント使用 バランはそのまま・・・

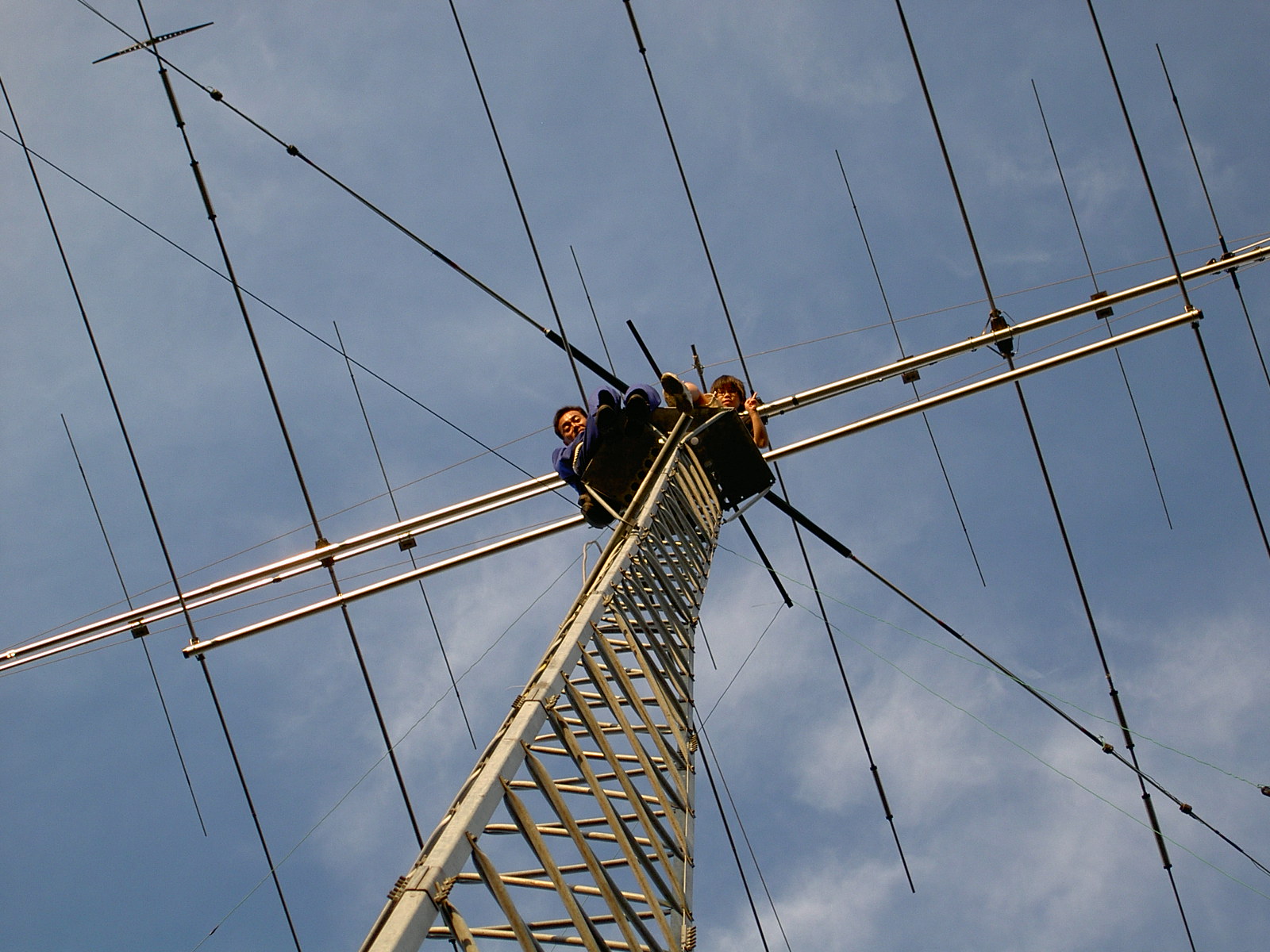

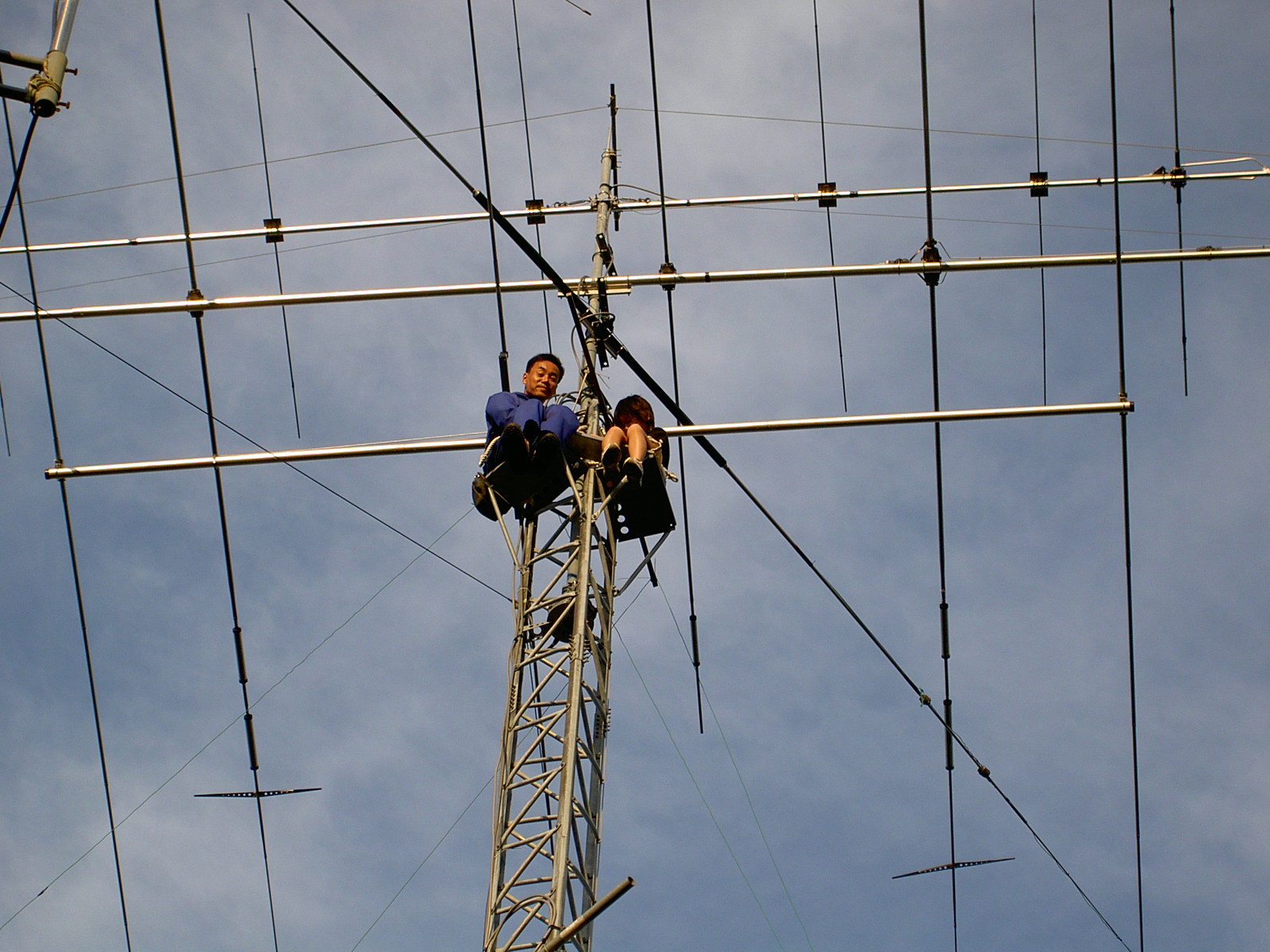

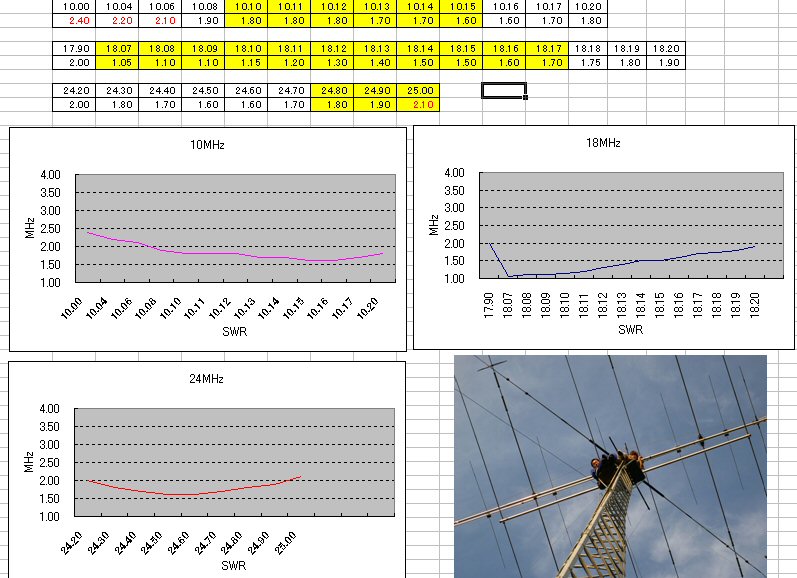

完成祝いで搭乗？ 45°ずらしてみました 製作時のトラップ 完成＆調整後のSWR

その後交信してみましたが

2009.9.22

JD1BLY 10 RTTY 599/599
T2G 18 CW 599/599
ZK2NX 18 CW 599/599
4W6AL 18 CW 599/599
T88ZS 18 SSB 59/59

まあ、何とか飛んでくれているようです。

（インバーテッドV編）2007

この夏、ＷＡＲＣバンドをターゲットにアンテナ製作に励んだものの、見事に失敗。
その教訓を生かし？？今回はトラップ利用のマルチバンドＡＮＴを製作しました。

以下に詳細を・・・・・。

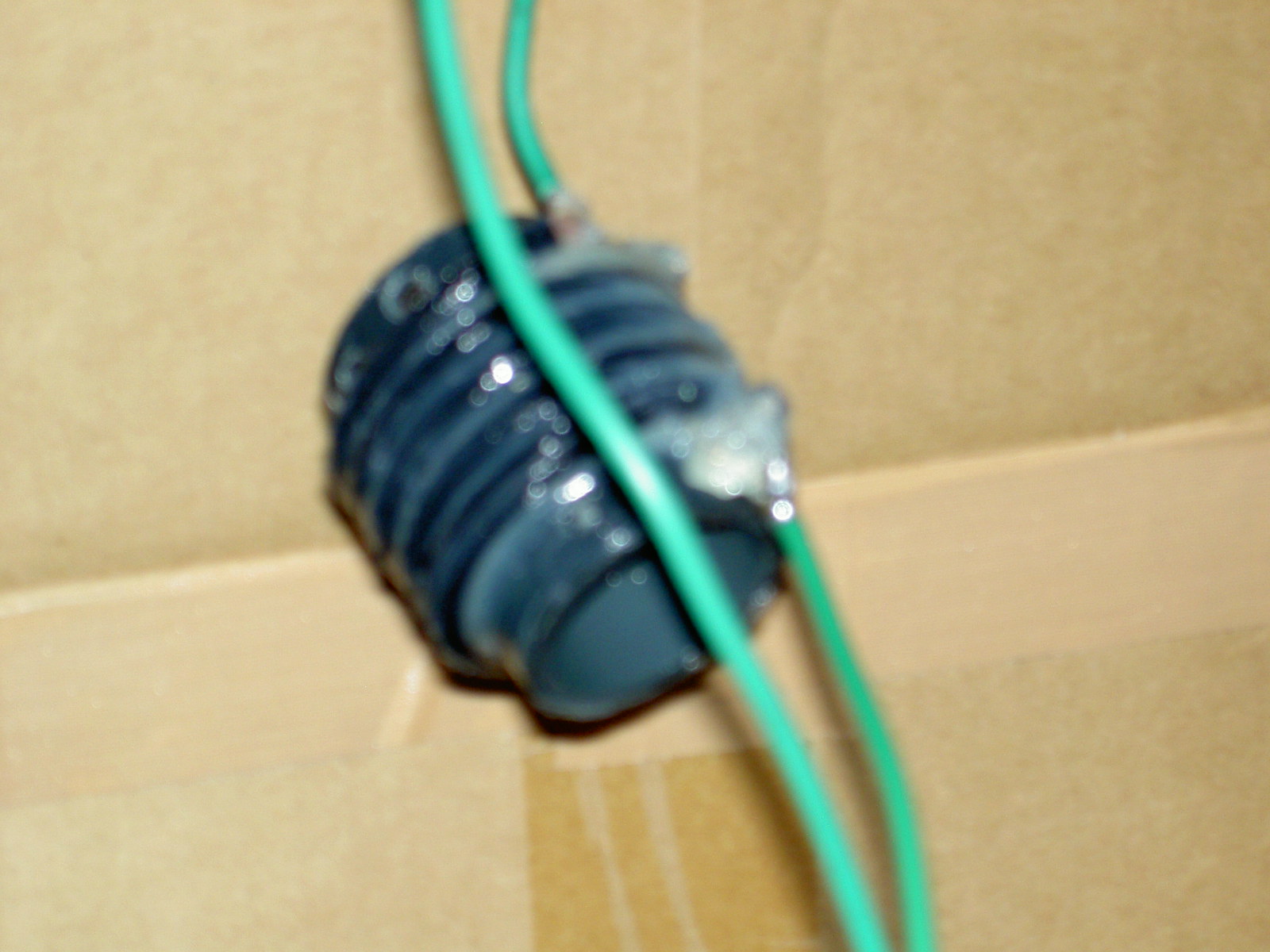

奥から１０MHｚ用、３．８ＭＨｚ用です。
右：コーキング剤での処理済み
アナライザのおかげで比較的順調に仕上がりました。
雨天時の共振点下降が問題です。
　防水対策を今後検討中！！

２００７／９／２５

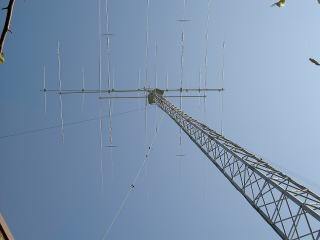

見づらいですが、タワー上部から左下方向にトラップが見えます。
２４ＭＨｚ・１８ＭＨｚ・１０ＭＨｚ
３．８ＭＨｚ・１．８ＭＨｚに対応しています。		 ちなみに、３Ｂ７Ｃで１．８ＭＨｚを逃したので今回の製作に。

とりあえずＶＫ９Ｗは初ＱＳＯでゲットです。
※給電部は１７ｍＨくらいですが、最下部が４ｍなので、もう少しＵｐさせる予定です。
　　　　　　　　　　　　　　　　　　　　　　　　　　２００７．１０．８ｔｈ
