２００７．１０．６から「９」の実家へ帰ったのですが、折しも「全市全郡コンテスト」
９からの参加者は少なく、久しぶりに実家からＱＲＶ・・・と。
ただし、ＨＦは厳しいので、６ｍを計画。
ともかくＡＮＴが無い！！ということで突貫工事で製作しました。
 |
 |
|

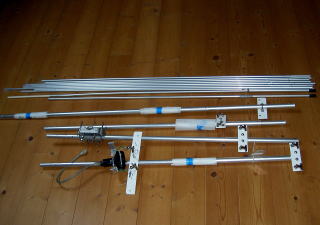

| 向こうからエレメント（１０φ） ブーム（２２φ）：ブラケット、バラン |
ブラケットは「１００円均一」のまな板＋目玉クリップ アルミ板は「ヘアピンマッチ用」です。 |
|
 |
 |
|

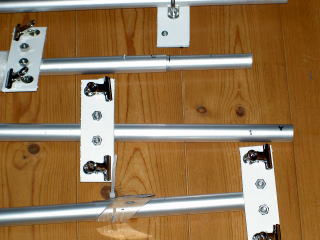

| まな板＋目玉クリップでエレメントを「ぱっちん！！」 ブームは１ｍ×４＋α＝４．３ｍです。 |

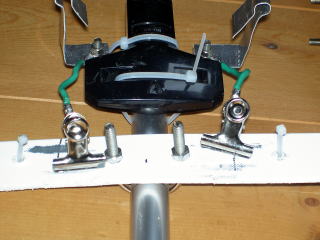

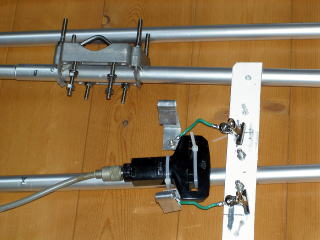

給電部：ラジエータの中央絶縁部が固定できず 思案後１２φのパイプに竹箸を差し込むことにしました。 |
|
 |
 |
|

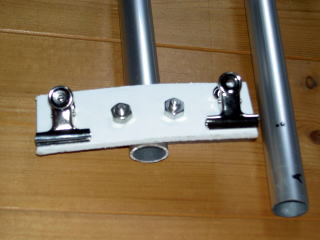

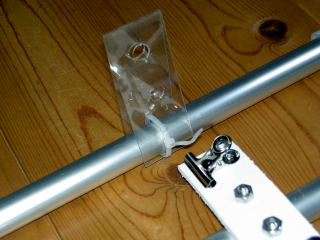

| エレメントブラケット拡大図 | ヘアピンＵ字部の固定用です。 | |
 |
 |
|

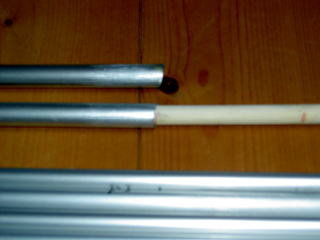

| Ｒａに竹串を刺しているところです。 これでふらつきが解消(^_^)b |

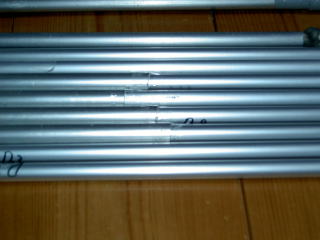

エレメントは１２φ２０ｃｍに１０φ約１．５ｍを差し込む これで、最長１．５ｍ程度です。 |
出発直前にマッチングが間に合わず今回は断念しました。(--;)
近々、最終調整とヘアピンを完成させ、ローカル局と移動でも・・と思っています。
２００７／１０／８ｔｈ
