未熟な左手が作った臨床工学技士国家試験の電子工学に関するよりぬきノートです。
誤りがございましたら、ご連絡下さい。
半導体半導体電気伝導性が導体と絶縁体との中間にあり、周期表14族(C・Si・Ge等)に存在する物質。 ≪性質≫
≪種類≫
外因性半導体外因性半導体は、添加する不純物によって性質が異なる。 ≪性質≫

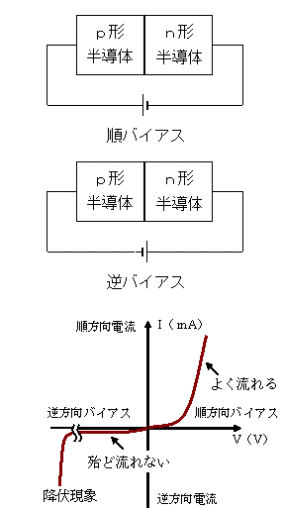

ダイオードpn接合p形半導体とn形半導体の接合をpn接合という。 ≪空乏層≫ 接合面の近傍では、拡散・ドリフト電流が見かけ上釣り合い、キャリアが存在しない層。 ≪順方向バイアス≫ p形半導体に正の電圧、n形半導体に負の電圧を加えると、電流がよく流れる。 ≪逆方向バイアス≫ p形半導体に負の電圧、n形半導体に正の電圧を加えると、電流が殆ど流れない。 ≪整流特性≫ 電流を一方向にしか流さない特性 ≪降伏現象≫ 逆方向バイアス電圧を大きくしていくと、ある値を境に電流が流れる現象 ツェナーダイオード逆方向電流が変化しても逆方向電圧降下が一定に保たれる。 ≪動作≫ 回路に加える電圧E、ツェナーダイオードのツェナー電圧Vz、 ツェナー電流Izとすると |
|
