可変パルス発生器
| 可変パルス発生器。2つのボリュームを使ってパルスの振幅と周期を変えることができる。 可変幅は振幅が0〜Vccまで、周期が1.5k〜130kHzくらいまで。 |

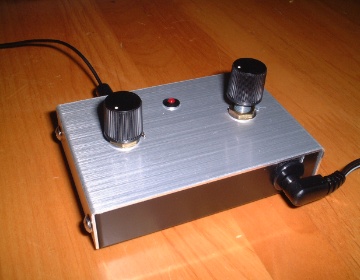

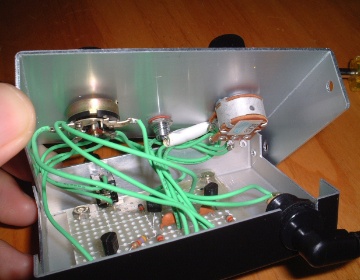

図1 中を開けたところ

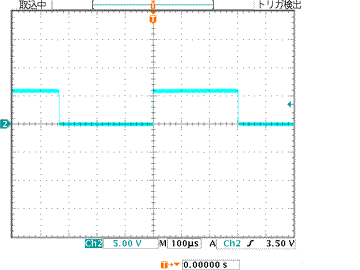

図2 パルス波形(振幅6V, 周波数1.5kHz)

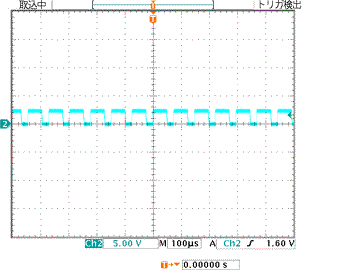

図3 パルス波形
