オペアンプを使った
ウィーンブリッジ発振器

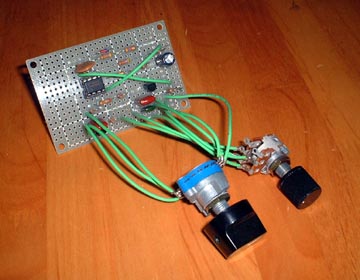

| オペアンプを2つ使ったウィーンブリッジ発振器。
ディスクリートのトランジスタを使って作るのと比べて簡単に低歪みの波形を作ることができる。
可変抵抗とスイッチによる容量切り替えで、発振周波数が可変できるようにしてある。 測定してみると周波数可変範囲は68Hz〜7.4kHzだった。 |

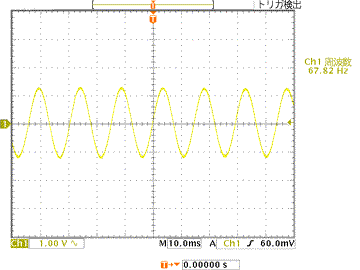

図1 最低周波数(67.8Hz)での波形

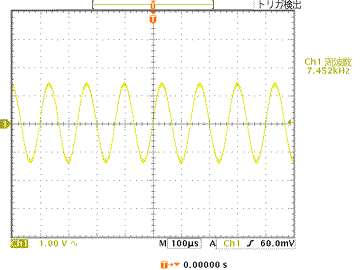

図2 最高周波数(7.45kHz)での波形
