スライドユニットＳＡ

スライドユニットＳＡ

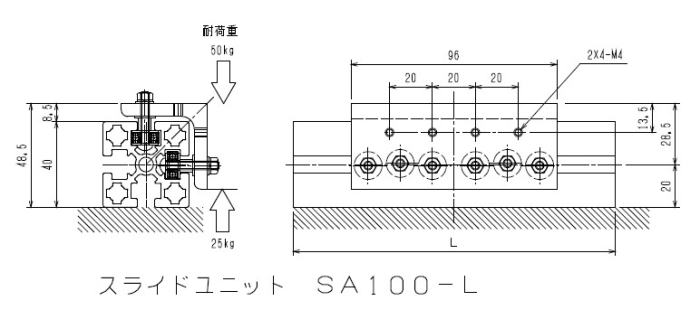

大きさ40x40x96mm
重さ：0.2kg

ＳＡ本体価格
　￥4,600-

レール価格はNICのカタログ参照。

●外観と特徴●

　　アルミフレーム押出によるローラガイド部分の誤差を補正できるようにしたので
　40X40フレーム全サイズ使用可能になりました。
　NIC　Ｍ８シリーズアルミフレーム　ヘビー級、スタンダード級、ライト級に対応
　（40X40シリーズ対応、45X45シリーズには未対応）

　　１．ガイドフレーム自体剛性があり、そのままフレームとして利用可能。
　　２．スライドユニットとガイドフレームに互換性がある。
　　３．シンプル構造のため、低価格。
　　４．ガイドフレーム最大長さ4000mm。(連結すれば、無制限。）
　　５．低摩擦で安定した走行精度。
　　６．取付は簡単。
　　７．正確な位置決めが可能。
　　８．軽量化。スライドユニット本体とガイドフレームはアルミ製。
　　９．スライドユニット定格垂直荷重５００Ｎ（５０ｋｇ）／１ケ。定格水平荷重２５０Ｎ（２５ｋｇ）／１ケ
　１０．スライドユニット２ケ１組として使用。ベースフレーム不要。
　

　　必ず２軸で使用してください。
　　（互換性があるので複数個使用可能）
　　レール強度は、取付状態で変わります
　　

品番	名称	材質	サイズ
1	軸	SS	φ4
2	ベアリング	SUJ2
3	カラー	SS
4	六角ナット	SUS	M4
5	アングル	A6063	40x40x6
6	レール	A6063S	AFS-4040L-8

使用時の注意事項
１．SＡ100のスライド部上面にベースプレート（8mm以上）を取付けてください。
　ベースプレートを取付ることによりスライドガタがなくなります。
　SＡ100は単軸では、構造上、荷重作用位置によってスライドできませんので２軸使用してください。
２．取付方向に制限はありません。
３．粉塵対策は、しておりませんので、適宜レール清掃してください。
４．レール、ベアリング部分は、市販品ですので交換可能です。
５．スライド部上面に衝撃荷重を加えると、レール軌道面や転動体に傷や圧痕が生じるおそれがあるので
　取扱はていねいに行ってください。定格荷重以下で使用してください。
６．ベアリングには防錆油が塗布してありますが、素手で取り扱うとサビの原因になるので注意しましょう。

●組合せ参考アルミフレーム●

●採用アルミフレーム形状●

Ｍ８シリーズアルミフレーム　ヘビー級、スタンダード級、ライト級に対応
