製品イメージ 3D加工サンプル4−頭骨

   ★3D加工サンプル4−頭骨
    加工形状  X63mmXY40mmXZ48mm  (骨格サンプル)。
    材料     ケミカルウッド

    MeshCAMで3次元データ *.STL読込。

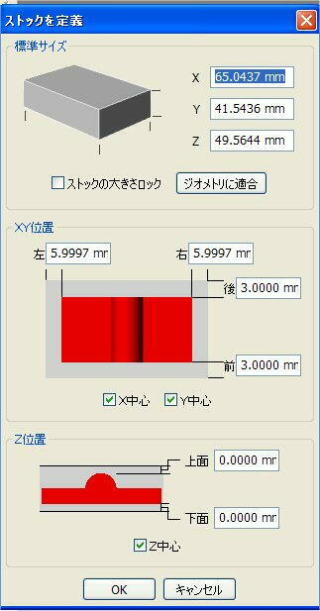

    次に、ストックの定義。



    次に、Z軸の逃げの高さをセットする。



    次に、加工する深さの定義。
    中間より4mmアップしたところまで加工するようにします。
    加工終了後には、中間部分に8mmX8mmのサポートが残ります。




    次に、荒削り及び仕上げは別々にパス作成。
    荒削り及び仕上げパスを同時にした場合には、荒削り→仕上げ→回転→荒削りの
    繰り返しになります。
    加工条件は下図参照。
    φ6ボールエンドミル 回転数9000RPM



    加工時間
    荒削り 53分00秒   上記設定速度は、もっとアップしてもOK。
    仕上げ 52分33秒   上記設定速度は、もっとアップしてもOK。

    加工時の画像





    仕上がり画像







    次に、回転ユニットの最大値で加工した場合
     素材の大きさ 92X86X200mm  加工部分 X=118 Y=86 Z=92mm
     ケミカルウッド(上記)の場合に比べて体積比で5.8倍の大きさになります。
    材質 MDF (毛羽だって仕上げは美しくはありません。)
    φ6ボールエンドミル(超硬)
    加工条件は下図参照。




    加工時間
    荒削り 3時間16分  下降速度は、もっと上げてもOK。
    仕上げ 1時間41分

    MeshCAMは、無駄な動きが多くあるので時間がかかります。

    荒削り画像 MDF板9枚接着 9mmX10枚=90mm



    仕上げ加工をして頭部をカット



    MDF材(大)とケミカルウッド(小)の加工サンプル

    以上
