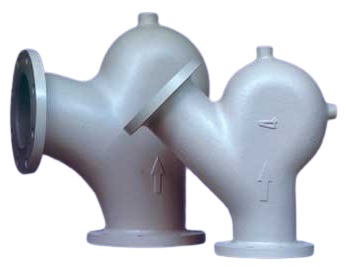

＜耐摩耗 鋳造スパイラルエルボ＞
|
|
■配管摩耗を大きく低減 １５倍以上（通常エルボ配管比） 配管損傷による設備稼働停止を防止 ■低圧力損失 通常配管エルボと同等の圧力損失 ■配管設計・取付作業が簡単 フランジ JIS10K 多い品揃え 角度90°と45° ・サイズ40A～400A 台湾特許取得（公告編号212162）� |

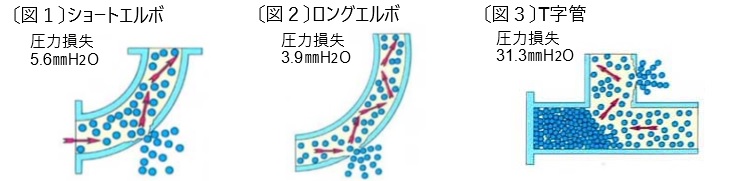

空気輸送で方向を変えるエルボ配管の壁面に粉体が衝突し摩耗が発生します。〔図１〕〔図２〕
この問題を改善するために、T字管〔図３〕が広く使用されていますが、わずかに
長い耐用年で、圧力損失も高く、粉体の輸送能力も低下します。
注）圧力損失は１００A配管、風速20ｍ/ｓで算出
【スパイラルエルボの長所】
搬送材料がチャンバの壁に直接当たらないようにするために螺旋形チャンバを設け
螺旋形チャンバの僅かな圧力上昇を使用し、次の搬送対象物を出口にそらすします。
また、方向を変えた流れの乱流を回避し、その後も搬送対は壁に衝突することなく、

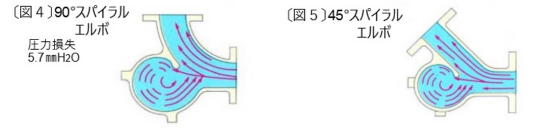

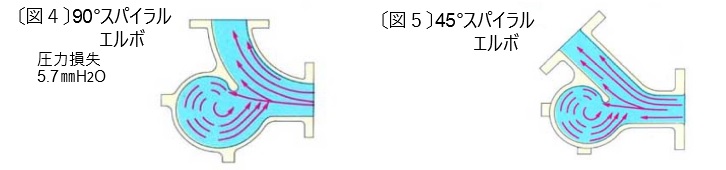

圧力損失も低く抑えられます。流れの方向も９０°〔図４〕と９０°〔図５〕の２種と
配管サイズも４０A～６０Aと豊富なサイズを品揃えしています。
注）圧力損失は１００A配管、風速20ｍ/ｓで算出
【スパイラルエルボの仕様】

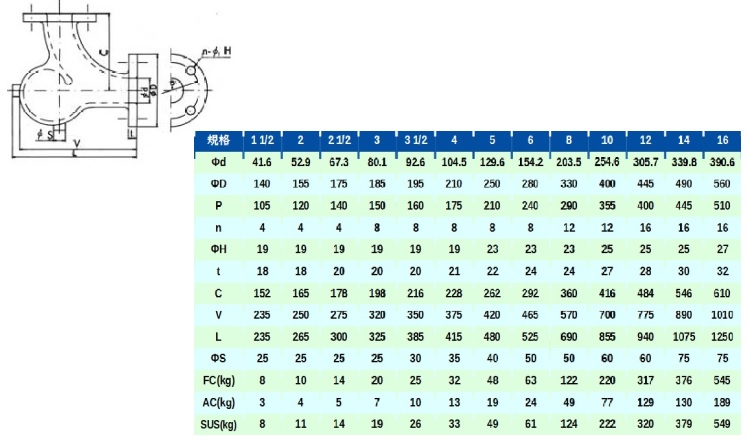

■スパイラルエルボ９０°の種類と寸法

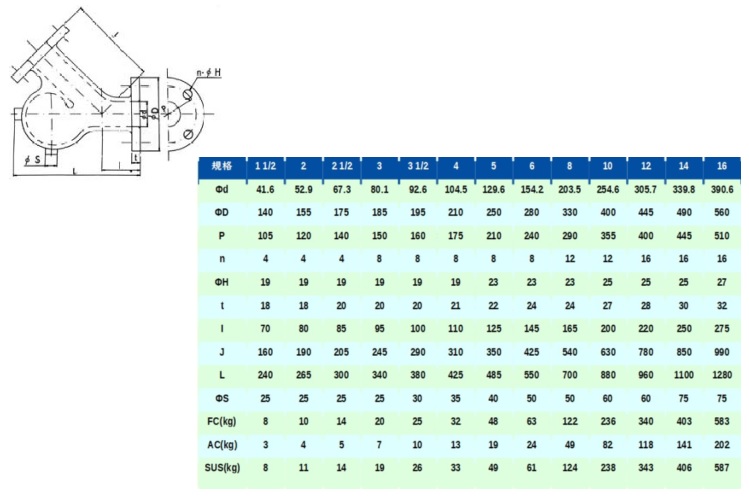

■スパイラルエルボ４５°の種類と寸法
