１．符号を覚えよう

   私はテープ（音感法）によって覚えました、毎日の通勤電車の中でテープを聞きながら手帳に書き取りして覚えました、欧文２７文字と数字１０文字に記号なら１週間でマスターできました。
   今も売っているかわかりませんが、ＣＱ出版社の「モールスマスター法」・「無線従事者教育協会」の受信練習用テープあるいは日本ＡＣＷ株式会社の「アマチュアのためのモールステープ」（欧文なら１３０字/分）までありました。
   電信級（３級）を受けた時は送信と受信の試験があり、２級と１級を受けた時は受信だけの試験に簡素化され、最近は１級も欧文だけの試験になり和文がなくなりました。

２．モールス符号について

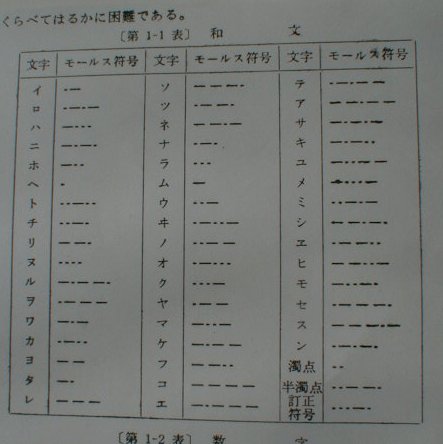

モールス符号は表のとおりトン（短点）とツー（長点）の組み合わせでできている、欧文は文字の頻出度を考慮し最も多いＥについては短点１つで表しているが、和文については全く考慮されていないため、和文は文字の多さも加わって覚えるのが大変であり、１級を受験するのに２級から１年以上を費やした。私は吉田春雄氏の「モールス通信独習法」により学んだ。

３．電鍵（ＫＥＹ）

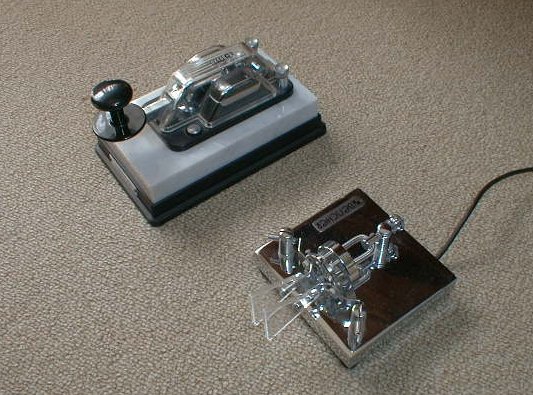

ＳＳＢ（電話）にマイクが必要なように、ＣＷにはキー（電鍵）がなければ信号が出せない、左上は縦ぶれ電鍵で手首の動きで短点と長点を打ち分けるがスピードが速くなる（８０字程度）につれ符号が乱れる（手崩れ）ようになったため下のエレキーに変えました。エレキーは片方を押さえれば短点または長点が連続して送出され両方を抑えれば短長短長、あるいは長短長短と連続します、このため和文のサや区切り点がキーを押さえているだけで送信できとても便利です。
これに似た半自動電鍵にバグキーがあります、長点は都度押さえる必要がありますが、短点は錘により連続して送出できる構造になっています、エレキーは符号の間隔が綺麗に１：３になっていますが縦ぶれやバグキーでは個性的な符号が打てます。
ＣＱを聞いただけで局名が解るほどです。これから始めるという方は初めからエレキーで覚える方が上達は早いと思います

４．電信の良さにつて

プロの世界からモールスが無くなり、１級の試験からも和文がなくなってしまった。今や携帯電話で何でも出来る時代になってしまったが、やはり共通の趣味を持った技術者であり、電話だけの人に比べれば趣味として長続きしているように思う。
深夜でもしゃべらなくて良いので家族に迷惑がかからないし、電波はＳＳＢよりよく飛ぶし英語がだめでもモールス符号は万国共通であるため国外ＱＳＯが苦にならないといった良さがある。

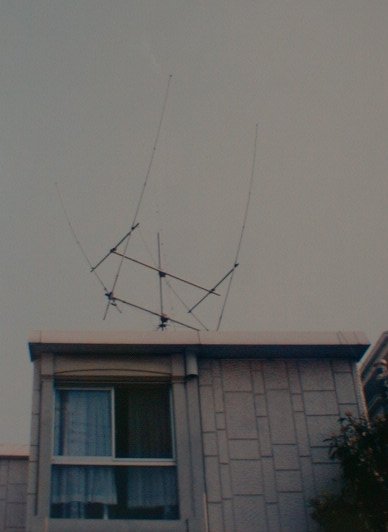

１．２１Ｍ用２エレデルタループアンテナ

一番初めに作ったアンテナは釣竿とローディングコイルを組み合わせて自立型のダイポールアンテナを作り３．５ＭでＱＲＶしていたが２１Ｍのコンデション上昇に合わせて右の２エレデルタループアンテナを作った、幸い屋根が平らであったため屋根馬の設置が簡単にできた。アンテナは回転半径の小さいことと、２エレでゲインが６ｄｂから稼げる点で決めた、エレメントはホームセンターでアルミパイプを仕入れた、２１Ｍの和文ロールコールのキー局はこのアンテナで勤めました。

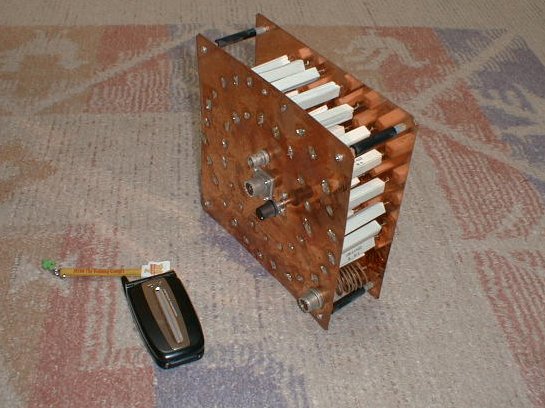

２．ダミーロード

３／５００Ｚをパラで使ったリニヤを１級の試験にパスしてから作ろうと計画した中で、市販品に満足できるダミーロードが無かったため、自作することにしました、２．２ｋΩ１０Ｗのセメント抵抗器を４４本を銅版で並列に半田付けし連続４４０Ｗの入力を可能としました。
セメント抵抗器の中の構造は単なる巻線抵抗であるため、１０ＭＨＺ程度までは誘導性のリアクタンスがありそれより上の周波数では容量性を示すため、コネクタを２つ準備し１０Ｍまでの周波数用には５０Ｐのバリコンを並列にいれ、１０Ｍ以上には径３ＣＭ程度で６ｔのコイルをいれて周波数切り替えの都度ＳＷＲを調整し２つのコネクタを使い分けて使用しました。

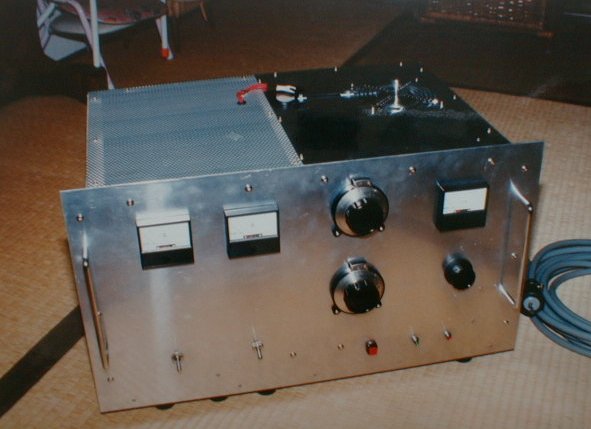

３．３／５００Ｚパラ・リニヤアンプ

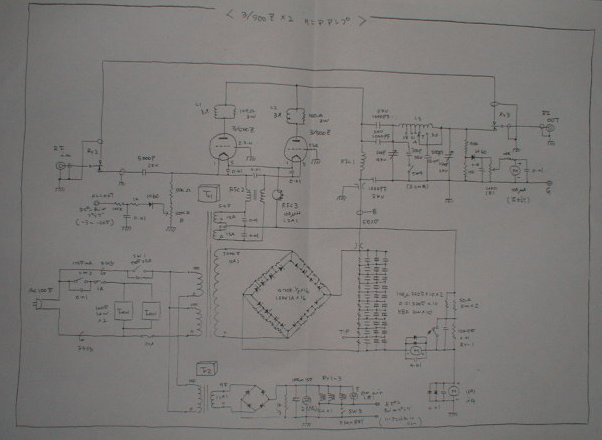

   回路図からご覧いただけるように、何の変哲も無いＧＧアンプです、殆ど市販品でパーツは揃いましたが電源トランスだけ無かったため大阪のスワロー電機に特注しました、二次が５Ｖ１５Ａ×２と２０００Ｖ（１Ａ）という出力１ＫＷ連続に耐えられるものです。

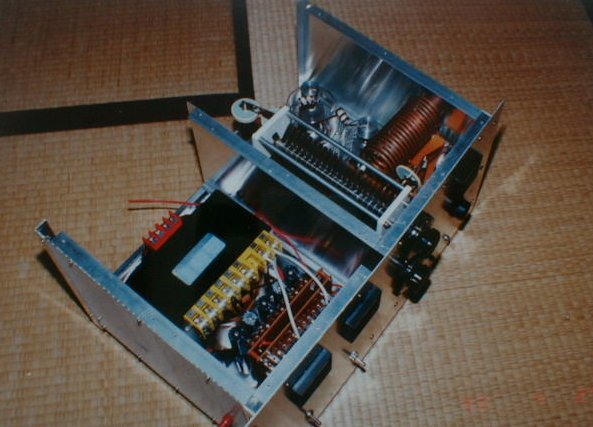

   重量もこれだけで３０ｋｇ程あります。１週間のフレッシュアップ休暇でシャーシの加工が済みましたが腰の痛くなる毎日でしたｈｉｈｉ。冷却のために３／５００Ｚのソケット部分に穴あきのアルミ板を使いましたがこれが大きな間違いでした、完成後電源ＳＷ投入と同時に電源ヒューズが切れます。
   あれこれ原因を探した結果パンチングメタルには特殊な塗装が施してあり、シャーシ本体と絶縁状態だったのです、すぐ分解しサンドペーパでゴシゴシ落としました、トラブルはもう一度ありました、発振が止まらず３ｍｍ幅の銅版４ｔで作ったコイルが真っ赤に加熱し３／５００Ｚのプレートキャップの半田付けが溶けて離れてしまいまうのです。原因はソケットからシャーシへの接地をまとめてしていましたが、各々最短に接地することで止まりました。
   変更検査を受けてＱＲＯしようと考えていましたが、ＣＷの世界ではそんなパワーも必要なく、結局申請しないままに終わっています。

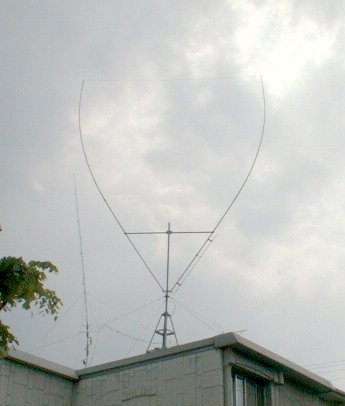

４．１４Ｍ用シングルループアンテナ

２１Ｍのコンデション低下のため、２エレデルタループを降ろして１４メガフルサイズのループアンテナを作りました、我が家の広さでは２１Ｍのように２エレは無理です。エレメントには釣りで使う玉網の柄４本を使い、さらにアルミパイプを継ぎ足しています、非常に軽いため全て１人で製作設置しています。
本アンテナの調整のためＪＭ３ＨＬＲ氏のアンテナアナライザーをお借りしました。現在はこのアンテナとＢＵＴＴＥＲＮＵＴ＋ＴＳ－９４０Ｓで１，９ＭからＨＦにＯＮＡＩＲしております。

１．ハム中との出会い

私とハム中とのお付き合いは１９９１年夏の大阪府支部大会に誘って頂いてからになる。会社の無線仲間で作っている殆どが上級ライセンスの方たちばかりのクラブです。１９８３年に議決された楽しい新会員の選考基準を項目等抜粋で紹介します。
　

１．総合的資格：５年以上のハム歴の他以下の中毒症状が認められる者
　

・家計の逼迫を省みずハム用品の購入を行うがその割りに恐妻家である者

・部屋中を半田屑で埋めつくす者

・家の周囲をやたらアースで掘り返し・・・・・安全率の低い鉄塔を建てる者

・ゴミにもならないような古い機器を掻き集め押入れを一杯にしている者

・暇さえあれば屋根に上って針金を切ったり伸ばしたりしている者

・・・・・など等冗談のようですがみなさん中毒症状をお持ちの方が殆どですｈｉｈｉ

１．２１Ｍ和文ロールコール

毎週水曜日の夜２１：００ＪＳＴから、２１．１２７ＭＨＺで和文によるロールコールを行っています。１９８４年２月？から途切れることなく開かれております。私は１９９１年５月からのお付き合いになり、９４年からはキー局も勤めさせていただきました。それぞれの方にあった速さでキー局は対応してくれますので是非チェックインをお願いします。年末のグランドミーティングや６月の関ハムにも参加しています。
