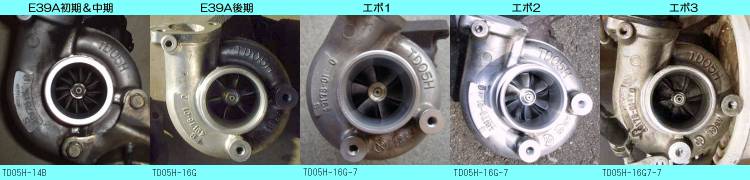

| E39A初期型から最新エボ8までタービンは三菱重工製TD05Hである。 |
| E39A初期&中期→E39A後期→エボ1→エボ2→エボ3→エボ4・・・と |
| タービンの改良は続けられている・・・。 |
| ウエストイースト4G63の最強純正タービンはエボ3用？ |
 |
| エボ4以降のタービンもTD05Hであるが、エンジン搭載方向がイーストウエストであるため、 タービンとコンプレッサーのレイアウトが異なるTD05HRである。 エボ3以前の車両には、TD05HRをポン付け流用はできない。 となるとエボ3タービンが、ウエストイースト4G63の最強純正タービンとなるわけだが、 エボ用タービンをE39Aに移植する際、障害となる物がある。それは、タービンアウトレットと フロントパイプ接合フランジの向きである。 |
 |

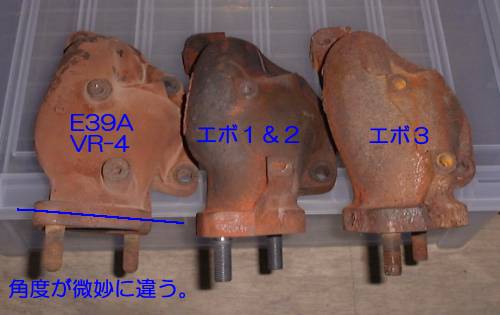

［タービンアウトレット相違点］

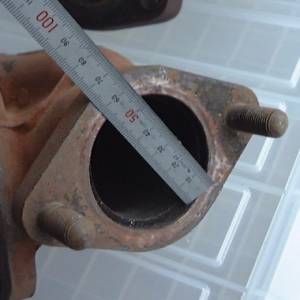

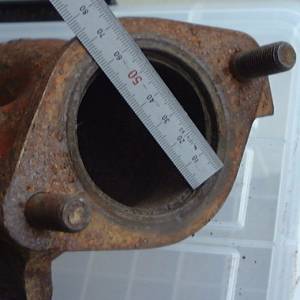

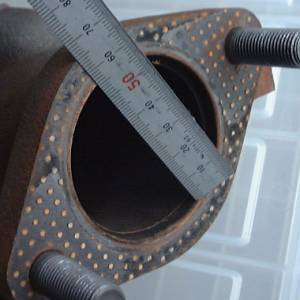

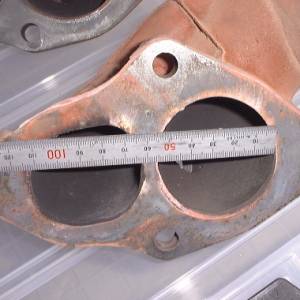

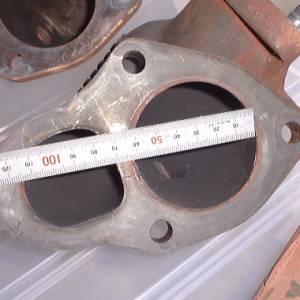

| タービン側 | フロントパイプ側 | |
| E39AギャランVR-4 (前期〜後期共通) |
 |
 |
| エボ1＆2 |  |
 |
| エボ3 |  |
 |

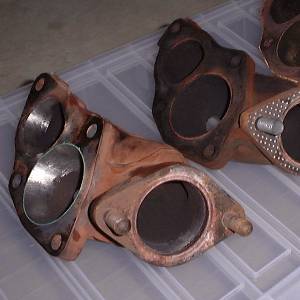

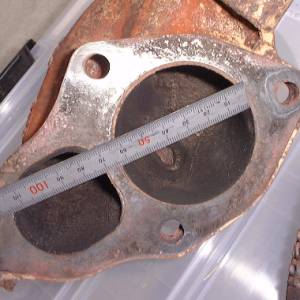

| E39Aとエボ1&2の相違点は、フロントパイプ接続フランジの角度と、 タービン側の径である。エボ1&2とエボ3の相違点は、 フロントパイプ側の径がφ51からφ57へと拡大され、 フランジも大きくなっている事である。 エボ3タービンをE39Aギャランに流用するには、E39A用タービンアウトレットの内径を削って、 エボ1&2のサイズにすることが一番の近道である。下の写真参照。 |
 |
