＜左上の写真＞

自作LOOPアンテナ第3号機（ΔＬＯＯＰ３）です。第2号機と同じ場所に設置しています。ポールへの固定金具には苦労しましたが、ホームセンターにある金具を組み合わせて2箇所で固定しています。ＬＯＯＰアンテナの下部に見える青い箱、これがチューニングＢＯＸです。

＜右上の写真＞

チューニングＢＯＸの拡大写真です。ＬＯＯＰから出てきた巻き線の両端部（緑色の線）をＢＯＸの左側の2箇所の端子に接続し、残りの右側のうち一番右側が電源（９Ｖ）供給用の電線、次が１．５Ｃ−２Ｖの同軸ケーブルになります。（お店の値段表示シールやバーコードはそのまま！関係ないところは手抜き）

＜左下の写真＞

ΔＬＯＯＰアンテナをベランダに固定している足場です。台には洗濯物干し用のしっかりしたものを使用しています。ポールは２５ｍｍΦのアンテナマストとして売られているものを使っています。どちらもホームセンターで購入しました。非常に頑丈に固定できました。台風でも大丈夫だと思います。

＜右下の写真＞

室内のコントロールＢＯＸです。ベランダにあるチューニングＢＯＸから、同軸ケーブルと電源ケーブルの２本が写真右側から接続されております。（上が同軸、下が電源）大きなつまみは、バリキャップ電圧制御用の可変抵抗の制御用のつまみです。左上前面に電源ＳＷ、そして、左端から受信機に同軸ケーブルが延びております。つまみを受信周波数に応じて回して同調を取るという作業になります。

＜ΔＬＯＯＰアンテナエレメントの固定金具＞

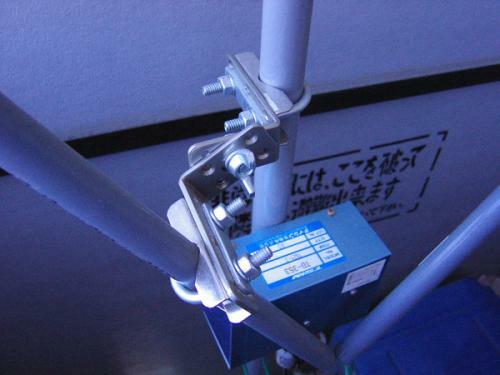

以下にΔＬＯＯＰアンテナエレメントの固定金具部分の拡大写真をＵＰします。ホームセンターで探せば必ず見つかるはず！

このような固定金具を使ってマストに固定しています。なお、この固定金具は上下２セット必要です。
