PC88のバッテリ−交換

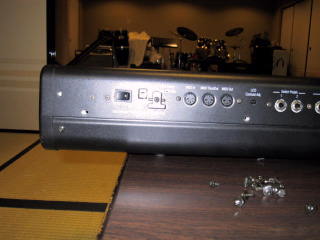

言うまでもないですが、電源等すべてのケ−ブルは外しまし ょう(笑)。 まずリアパネルのネジを外します。全部で9個のネジを外し ます。写真で丸く白っぽく見えている部分で一番左端、そ の斜め右下、MIDI端子の右斜め下の丸く白っぽく見える 3箇所です。 |
|

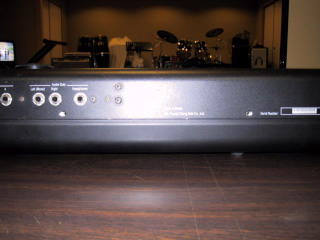

次の2箇所です。アウトプット端子の下、写真右端、銘板の 左横の2箇所です。白っぽく見えています。 |
|

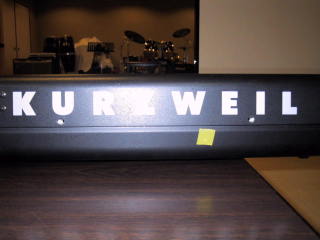

次の2箇所。「U」の下、「E」「I」の間の2箇所です。 | |

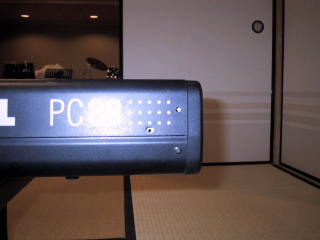

最後の2箇所。一番右端とその斜め左下の2箇所です。 | |

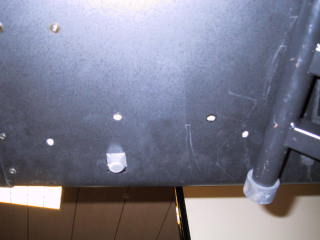

次に底面のネジを外します。全部で11箇所です。 写真下のほうがリアパネル側、上が鍵盤側です。 以下の写真も同じ向きに撮影してあります。 キ−ボ−ドスタンドのすぐ横から左に向かって扇 形に4箇所の丸く白っぽく見える部分です。 |
|

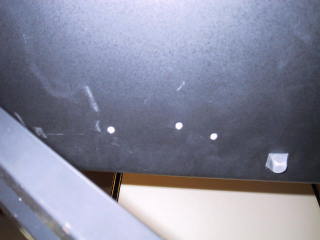

次の3箇所。同じく白っぽく見える部分です。 | |

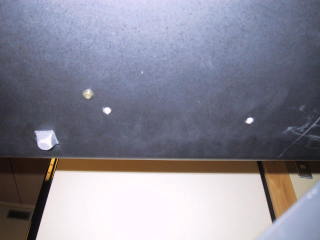

次の2箇所。白っぽく見える部分が3箇所ありますが、写真 で一番上(=ゴム足に一番近いもの)のネジは外してはい けません。 |
|

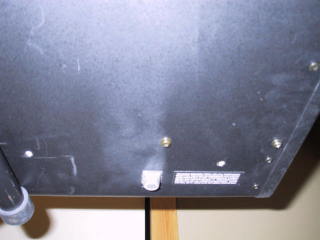

次の2箇所。スタンドのすぐ右横、ゴム足横の銘板の上の 白っぽく見える2箇所です。 |
|

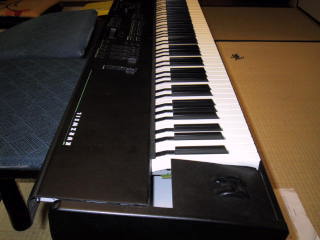

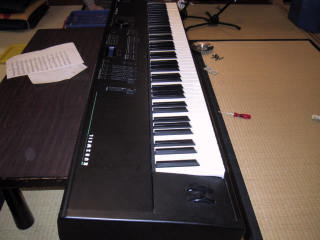

リアパネル、および底面のネジをすべて外した後、フロント パネルの両サイドを両手の親指で後に押します。持ち上げ るのではなく押します。すると写真のように後方にフロント パネルがずれます。さらに押すとカチッとフックの外れる感 触のあとフロントパネルが外れます。 後に座布団等を敷いてその上に外したフロントパネルを裏 返しにして置きます。 |
|

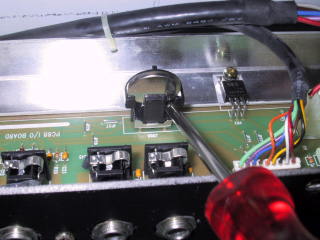

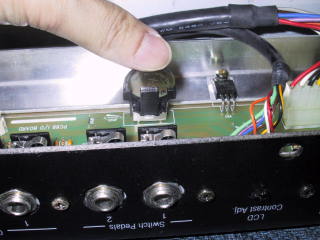

フロントパネルの右端のほうにバッテリ−がインスト−ルさ れています。バッテリ−はCR2032というタイプのボタン電 池です。K2600と同じです。バッテリ−下方の隙間にドライ バ−等を写真のように差し込んでゆっくりと上に上げるとバ ッテリ−がクリップから外れます。 |
|
新しいバッテリ−をしっかりと押し込みます。+側を手前に します。 |
|
外したフロントパネルを再び本体に差し込んで終了です。 |
