1.L･Ｒサイドカバー取外し 2.ネジ4箇所を外し インナーカバーの取外し |
 |
3.L･Rサイドカウルの取外し 写真左のボルトはウインカーが あって外しにくいので､長いＴレンが あれば楽に作業できる 写真Ｔレンは100均(ダイソー)で 売っている |
 |
4.L･Rウインカーコネクターを外す |
 |
5.アッパカウル取外し アッパカウル下のナットを外し 上部スタッド(2箇所)を手前に引き ながら外し下部のボルトから取外す 6.メーター照明バルブは4箇所 前に3箇所とメーター中央､丁度 テンプランプの下ぐらいです この1箇所は外しにくいですが ライトを外さずになんとか 交換できました(写真が上手く 撮れませんでした) 照明バルブの配線の色は緑と茶です バルブの下のゴムソケットを引けば 抜けます |
 |
7.照明バルブ4箇所を外し ライトスイッチを入れ切れてる バルブを交換する 写真の点灯しているバルブが ウエッジベースバルブ(12V 1.7W) 共 34907-KW-003 @110 写真の点灯していないバルブと中央の バルブは ｳｴｯｼﾞﾍﾞｰｽﾊﾞﾙﾌﾞ(12V 1.7W) 共 34909-KW3-003 @110 汎用@150 |
 |
ライトバルブ交換 ポジションランプはゴムソケット 持って引き抜けば取れます ｳｴｯｼﾞﾍﾞｰｽﾊﾞﾙﾌﾞ(12V 3.4W) 共 34908-KW3-003 @110 |
 |
ヘッドライトバルブは ゴムカバーを外し カプラーを押しながら回すと カプラーが外れバルブを取外す |
 |

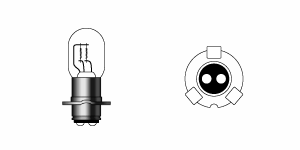

ヘッドライトバルブ形状は ＰＨ-8ｘ |
 |
ヘッドライトバルブ(12V 3.4W) 共 34901-GS7-003 @900 ヘッドライトソケットASSY 共 33136-KW3-003 @690 ヘッドライトASSY(12V 35/30w） 共 33100-KW3-003 @11,100 |
