　再生センサー・ライト

センサー・ライトの修理

◎センサーライトを再生しました。

• 階段にセンサーライトが取り付けてあります。周囲が暗くなり、動物(人や猫)が近づくと一定時間点灯し切れます。
• ELPA SES-112の型名で随分前に手に入れたものです。取付台座に対して本体が自在な角度に首振りが出来て、便利に使っていました。
• 気が付くと、常夜灯(点きっぱなし＝故障)になっていました。
• 再購入(Amazon　\1,800)してもそれほど高価なものではありませんが、プラスチックの筐体を生かして修理してみました。
• 下の画像の左上が、分解して取り出した元の基板です。(白いプラの部分は単３電池×4のケース)別の小さい方の基板のプラスチック・レンズの中に焦電センサーとCDSが付いています。
• この基板中の故障個所を探すのは大変なので、別の焦電センサーの基板を組み込むことにしました。

• 人感(赤外線)センサーモジュールは、安価な中国製HC-SR501(約\300で購入)です。基板中にCDSをハンダ付けするホールがあります。
• cdsは、型番GL5528(暗1MΩ,明10～20kΩ)の小型のものです。

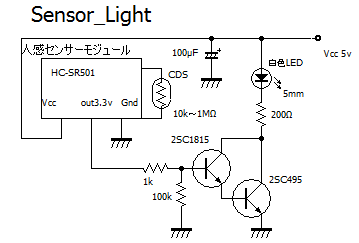

• 全体には5vを供給し、明るさや赤外線を検知してＯＮになると、中央の端子(ピンヘッダー)が3.3vになりますので、これでTrをＯＮしてLEDを点灯します。
• 赤外線モジュールは、検知の感度やON信号の長さも調節可能です。
• LEDの消費電流は10mA程度です。2SC495(1w)は大げさすぎますが、たまたまジャンク箱にあったので使用しました。

製作途中の画像
元の回路基板です。		赤外線モジュールです。CDS用の取付穴あり。		赤外線モジュールの表側です。CDSをハンダ付けしてあります。
白色LED(5mm)とドライブ回路です。LEDは右下の穴を通して表に出ています。。		左端は焦電センサー、中央がLED用基板		電源コネクタ(携帯電話充電のアダプター5v用)です。
5mmのLEDだけが穴から出ています。この上に透明のカバーが付きます。		裏板を半分とりつけました。		四角くへこんだ部分には、台座のステーが入ります。
