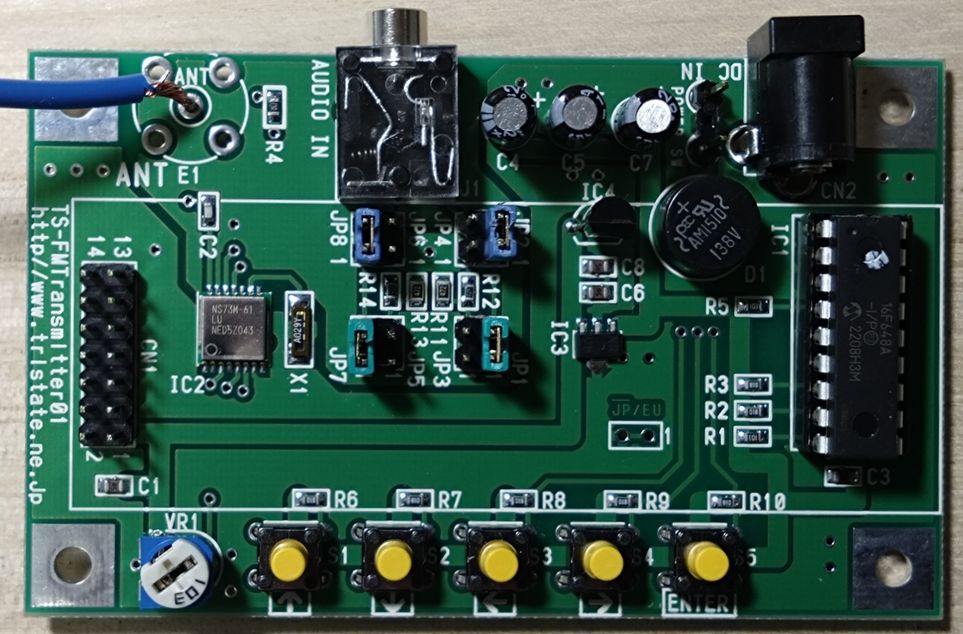

　完成画像(LCDは未装着)

FMトランスミッター・キットを作ってみました

◎秋月のキットで NS73M を使用したものです。
◎最近テレビの音が聞こえにくくなったと感じています。音量を上げ気味になり、家内に指摘されます。なんとか手元で鳴る音質もそれなりのスピーカーが欲しいと思いました。

• TVの音をFM電波で飛ばして、手元のFMラジオでステレオで再生すれば・・と思いつきました。
• 少し古いですが選局がデジタル形式のカーステレオが有ります。カセットデッキもCDプレーヤーも付いていますので、電源(DC12v)とスピーカーさえ準備すれば、音楽番組も快適に聞けるかも知れません。
• ネットで下調べをして評判は悪くなさそうなので、このキットを入手しました。
• 比較的高価なキット(\4,800)なので、組み立ても慎重でしたが、あまり悩むところは無くて短時間で組み上がりました。最初はタクトスイッチの向きに気を遣うかな-と思いましたが、問題なく完成しました。
• 電源は DC8v～15v とあるのにブリッジ整流してあることに驚きましたが、キットは「安全第一」なのだと納得しました。
• ２次巻き線が9v程度の電源トランスならジャンクで転がっていますから、それを繋ぐことも考えましたが、とりあえずは「TV音声のFM化」を優先です。

◎電源を入れても何も表示されず

• 最初は電源を入れても何も表示されずに焦りましたが、半固定VRを回して表示が出てホッとしました。
• とりあえずTVのイヤフォン端子から信号を取り出して、FMラジオでテストをしてみましたが、音量が低くて不満です。
• 説明書に、『JP3,4,5,6をカットして、JP1,2,7,8をショートすれば音量が増す』旨の記述がありましたので、JP3,4,5,6をカットして、すべての箇所にピンヘッダーを付けました。入力アッテネーターをバイパスする接続です。ピンヘッダーを付けたので、ジャンパーピンを付け替えるだけで容易に元の設定に戻せます。
• アッテネーターをパスする効果は大で、何とか聞ける音量になりました。
• アンテナはビニール被覆線を繋いだだけです。

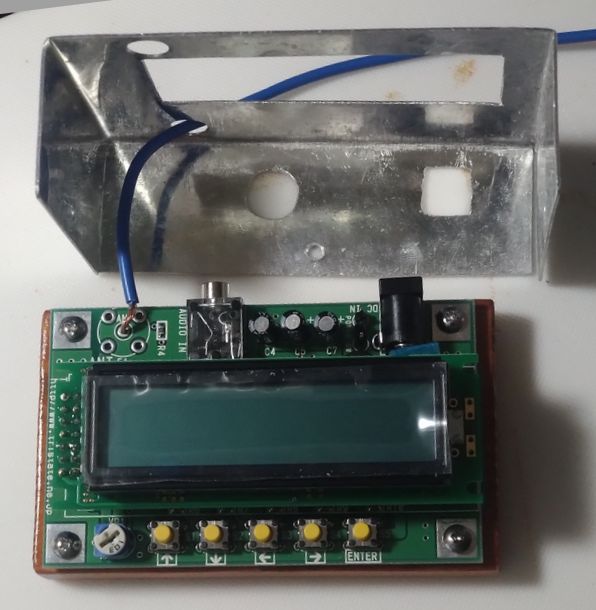

• このキットはケースに入っているわけではありません。プリント基板を裸のままで使用するのはＮＧなので、シールドも兼ねてアルミ板でケースを作りました。
• LCDの表示も見えて、タクトスイッチも操作できて・・となると、通常のケースでは難しいので、木の板に本体を固定してアルミ板で囲うことにしました。
• 電源は8～15v(約50mA)と範囲が広くキットの回路中に安定化回路が入っていますから、ACアダプターで供給します。

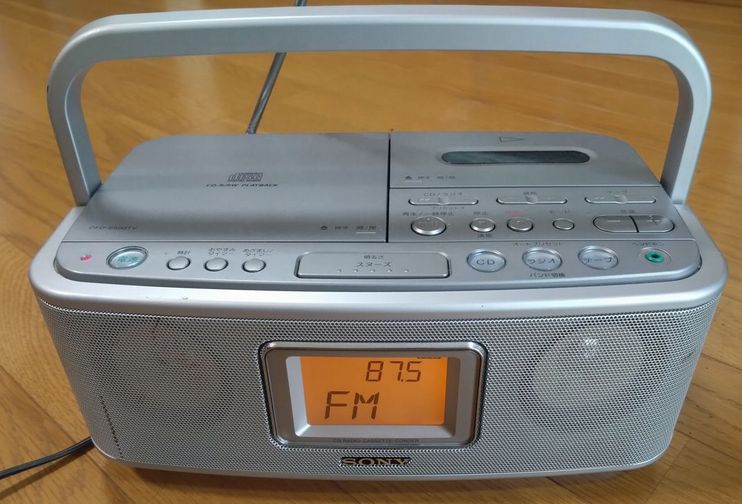

• とりあえずトランスミッターの設定はデフォルトのまま(87.5MHz)稼働させました。
• カーステレオ(FM87.5MHz)からはTVの音声が流れています。ニュースやＣＭや音楽がどんな風に聞こえるか？しばらく試してみます。

音量を増やす

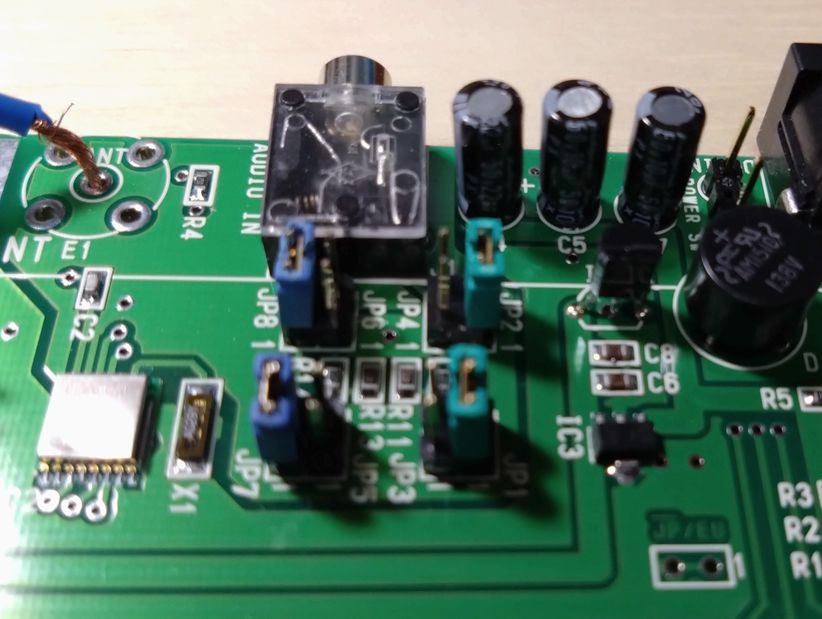

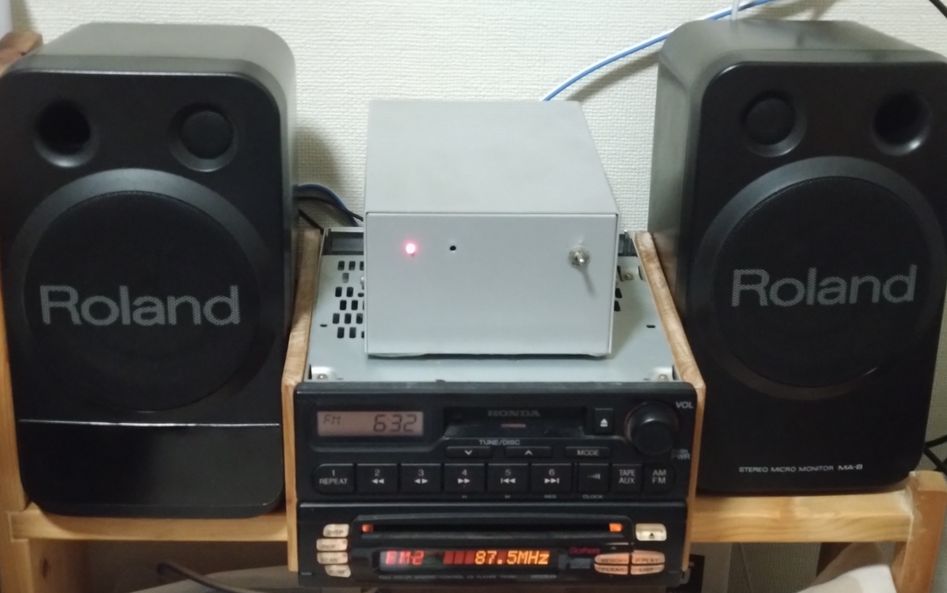

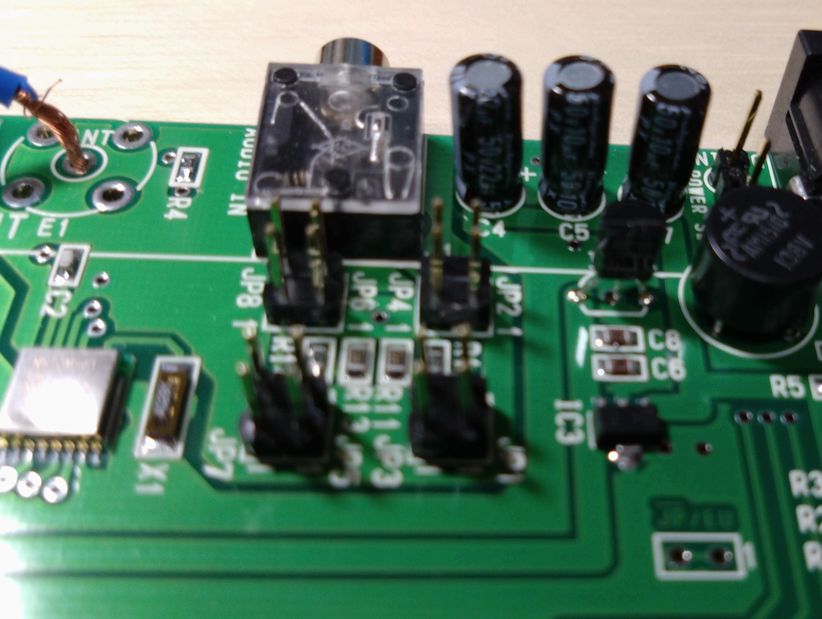

JP1～8にピンヘッダーを付けて		JP1,2,7,8をジャンパーでショート		カーステレオ

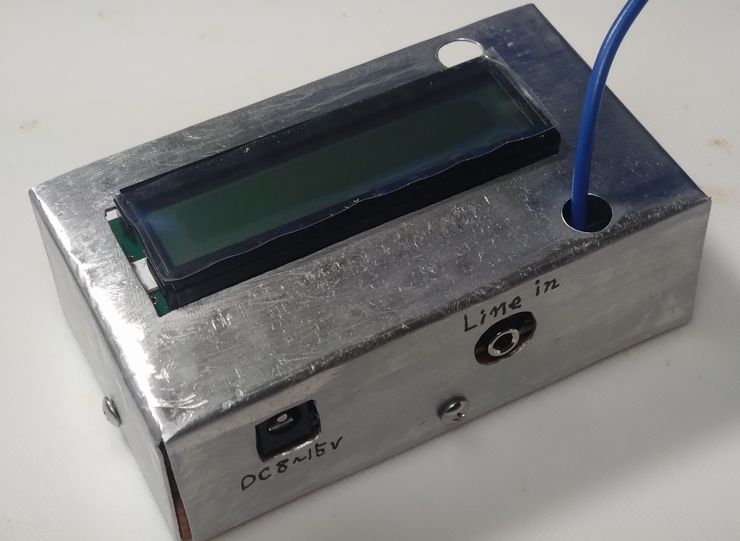

保護ケースに入れました

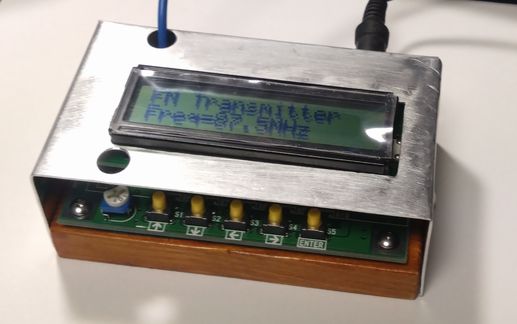

ベースは12mm厚の木の板(95×56mm)です		電源とLine入力のコネクター(背面)		タクトスイッチの操作も(前面開放)
