R2/05/31:改稿

CD-ROMドライブのコントローラをPICで作りました。

◎パソコン内蔵のCD-ROMドライブを単体で動かすコントローラです。

• 動作するCD-ROMドライブは、一昔前のATA(IDE)/ATAPI規格のものです。(40Pのコネクタ)
• また、CD-ROMドライブだけでなくDVD-ROMドライブも対象範囲ですが、必ずしもどれでも動くとは限りません。
• このコントローラはCD-ROMドライブをコントロールして、音声出力(アナログ or デジタル)を得るもので、D/Aコンバータは含みません。
• ドライブによっては、デジタル出力のないものもあります。
• ソースコードは、hitech_Cです。UENOさんが公開されていたAVRアセンブラを真似してPIC(Hitech_C)に書き換えました。
• 回路図は、水魚堂のbsch3vというフリーソフトで書きました。バス部分などは見よう見まねなので、誤表記があるかも知れません。
• Hi-Tech-c のソースは、あまりＣ言語らしくない形式です。1100行を超えてしまって見難いですが、ご自分で試してみようという方の参考になれば・・・という程度です。
• 参考図書：改訂版『ATA(IDE)/ATAPIの徹底研究』CQ出版社

※Ver.1を16F877Aで作り、これは改良版です。

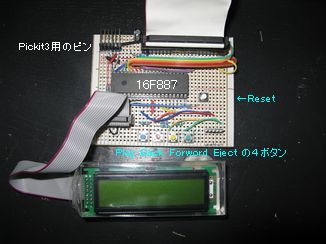

[主な部品]

• PIC:16F887　　LCD:SC1602BS　　IDEコネクタ(40P)
• タクトスイッチ(5個)　抵抗　シリコンダイオード
• ユニバーサル基板(共立電子のストリップボード)を利用しました。
• コントローラとCD_ROMドライブをつなぐコード
  (パソコンの中で繋いでいるコード)
• テストでCD_ROMドライブを駆動するために、12v 1A と 5v1.5A 程度の電源とIDEドライブ用の電源コネクタが必要です。(パソコン用のATX電源があれば問題なく使えます。)

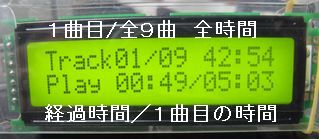

　液晶表示と説明

[ボタン(タクトスイッチ)の動作]

• 立ちあがりは、CDの有無を確認して(CDが入っていなければ)『Push＜Eject＞/No disc』と表示
• RA7(Eject/Close/Stop)を押してトレーを出し、CDをセットして、再びRA7を押すとトレーは引き込まれる。
• 初期化およびDisc checking の後、自動的に演奏が開始される。
• 演奏中のRA4(play/pause)ボタンは一時停止、および途中再開の動作をする。
• RA6(Forward)およびRA5(Back)は次の曲および一つ前の曲へ飛ぶ。
• 演奏中のRA7は停止して、もう一度押せば、トレーオープン、RA4(Play)を押せばその曲の初めからの再開になる。
• 液晶の表示は、全９曲中の１曲目で、5:03の長さの中の49秒付近を示す。

回路図：

[プログラム・コードの見直し、修正・変更]

• send_atapi_commnd_packet 中のミスの修正とdelay部分を変更しました。
• メディア・チェックの回数を20から30回に増やしました。
• Pause中でもFowardやBackが可能になるように修正しました。
• トラックの終端処理を変更しました。
  (この変更で、LITE-ON MODEL:SOHW-812S も動作するようになりました。)
• トラックの終端処理は使用するCD-ROMドライブにより、プログラムを変更する必要があります。
• 下に２種類のソースを添付しました。
• k1の方のCD-ROMドライブは、トラックの終端で自動的に停止する仕様になっているらしく、最後のplayが終わったらトラック1へ誘導して続行処理します。
• k2のCD-ROMドライブは、終端コード(0xaa)を検出したら、フラグを立ててトラック１への続行処理をします。

※リンクが切れていて、ご迷惑をかけてしまいました。

Hi_Tech_c のソース：main_k1.c

Hi_Tech_c のソース：main_k2.c
