アクリル・ベンダー

◎アクリル曲げ器を自作しました。

　アクリル曲げ器

• 今までに、アクリル板の加工を何度かやりました。切断や接着は簡単にできますが、少し広い板をツールなしで曲げるのは非常に難しく感じていましたので、web上の先達を見習って、「曲げ器」を作ってみました。
• 熱源はニクロム線です。DIYの店に売っている300Wの電熱コンロ用です。
• それを、外径10mmのアルミパイプにとおしますが、パイプの中に絶縁のために、8mmφの耐熱ガラスチューブ(エクシルチューブ)を入れました。アルミパイプの長さは 40cm 、ガラスチューブは少し長く 45cm に切りました。
• アルミパイプはパイプ受け金具で浮かして板に取り付け、電極として4mmのボルトを裏から出し、それにニクロム線を巻き付けてナットで締めました。パイプ受け金具に見えるビスはパイプの回り止めです。受け金具に穴を開けてタップを切りました。
• ニクロム線の長さは、真中で折り返して２重にした位置が「適度な熱量」でした。抵抗値は約８Ωでした。100Vで300Wですから約33Ωで、半分に折って並列にすれば、大体その辺りで計算は合っています。ただ、螺旋状態が重なるようにしないとうまくチューブに収まりません。
• 電源は、AC100V直はコントロールが難しい(危険を感じる)ので、ACアダプターにしました。利用したのは、SONY-Vaio(ノートパソコン)の18V 6Aのもので、ケースを外してあります。基板に調整用のVRが付いており、回すと出力電圧が20Vになりました。
• この 20V出力を(２重にした)ニクロム線につなぐと、約３Ａ弱の電流が流れて、パイプはかなり熱くなります。(計算上は 20V÷8Ω＝2.5A ですが、熱くなると多分抵抗値が減る？)
• アクリルの端材で試すと、1～2分接触させれば曲げることができるようになります。白濁したりすることはなかったので、この辺りが適当かと思われます。
• 電源のACアダプターは、ダイソーで購入したプラスチックのケース(SystemBox2)にピッタリ収まりました。
• ACアダプタの100V入力はメガネ形のプラグで周りに溝がありましたので、上記のケースの縁を長方形に削って溝にはめ込みました。
• ACアダプタのDC出力(20V)は、陸軍端子型にしてコードの先は、付け外しが簡単なワニ口クリップにしました。

材料・パーツの画像
材料のアルミパイプと耐熱パイプ		300wのニクロム線		端は4mmφのボルトに巻きつけて

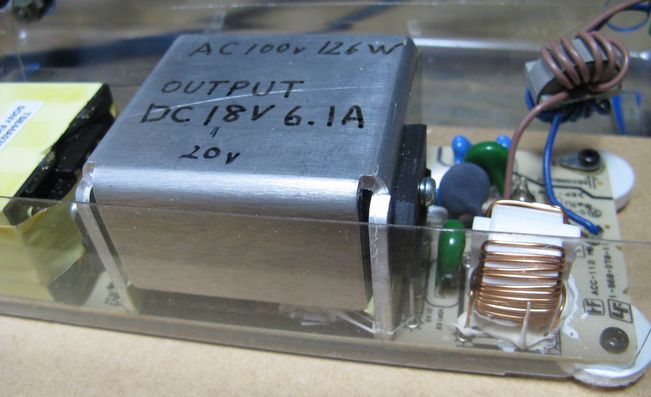

直流電源の基板(18v 6Aのスイッチング電源)		消費電流は３Ａ弱でした。		端材のアクリルを曲げてみました。
プラスチックのケースにピッタリ		AC100Vのメガネ形入力コネクタ		出力はテスター形の端子に
