UHF TVブースター
- テレビやデジタルレコーダーなどの増設時などに起こるテレビ信号のレベル低下(分配損失)を補い、テレビ画面の乱れ(ブロックノイズ)を解消します。

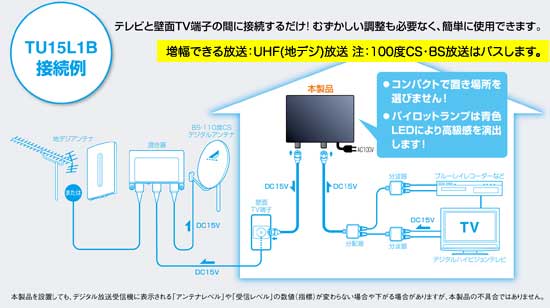

- 調整不要!簡単接続!テレビと壁面端子(アンテナ)間に接続し、AC100Vコンセントに接続するだけです。
- 省エネ設計。消費電力を51%低減しました。(2005年当社機種比較)
- コンパクトで置き場所を選びません。縦置き(付属スタンド使用)も可能。(当社従来機種比較容量30%削減)
- パイロットランプは青色LEDにより高級感を演出します。
- 電源プラグには、埃によるコンセント火災を防止するトラッキング対策品を採用しています。
ご注意
- 本製品からBS・110度CSデジタルアンテナへは電源を供給できません。テレビなどから電源を供給する場合は、テレビやデジタルレコーダーなどのBS・110度CSデジタルアンテナ(コンバーター)への電源供給設定を「ON」または「入」にしてください。
ただし、共同受信システムなどでアンテナに電源を供給しない場合や、UHF放送のみを増幅する(混合機等を使用しない)場合は、電源供給設定を「OFF」または、「切」にしてください。 - 本製品はUHF放送(13~52チャンネル)の電波を増幅します。なお、110度CS放送、BS放送は増幅しません(パスします)ので注意してください。(これらを増幅する場合、TCU15L1Bを使用してください。)
- デジタル機器等を増設する以前から、正常にテレビが見られない場合や信号品質が確保されていない場合には、本製品を使用しても症状が改善されないことがあります。この場合、アンテナの直下に屋外用ブースターを使用することをおすすめします。
- 本製品は、適正入力レベル(75dBμV)を超える受信環境で使用すると過入力になり、テレビ画面が黒くなって受信できなくなることがあります。(ブラックアウト) このような場合は、本製品を取り外して受信してください。
規格特性 | ||
項目 | UHF(ch.13~52) | CS/BS-F |
周波数帯域(MHz) | 470~710 | 1032~2610 |
利得(dB) | 15 | 0~ -5 |
定格出力(dBμV) | 90(9波) | -- |
外形寸法(mm) | 37(H)x114(W)x90(D) | |
使用温度範囲 | -10~+40℃ (屋内線用) | |
電源/消費電力 | AC100V(50/60Hz) / 1.7W |
