１．概要

当時の鉱石検波ダイオード（現在，入手不可能） （左：直径９mm×長さ27mm，  右：直径８mm×長さ28mm）

(1)実験用改造ラジオ
  「６石スーパーラジオ」の検波ダイオードを置き換えることによって，明瞭なラジオ放送で容易に性能確認ができます。この改造ラジオを持参すると，鉱山で拾った時，その場で実験できます。また，家の中や学校，実験室などで見つけた素材も，次々に性能をチェックできます。ラジオの検波回路から出る２個のミノムシクリップに針を挟むと，少し不安定ですが大きな岩に貼りついた鉱石などのチェックも可能です。つまり，改造ラジオは，携帯検波ダイオードチェッカーになるわけです。

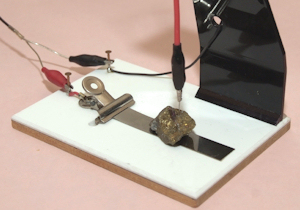

(2)針立て式検波ダイオード

左：改造６石スーパーラジオ    右：針立て式検波ダイオード (実験：黄鉄鉱を用いた例，ベースはステンレス板） （イヤホン：衛生面を考慮してフィルムケースに取り付けた。）

実験準備 実験の前に検波ダイオードを接続し， ラジオ放送の受信を確認します。 （キット付属のゲルマニウム検波ダイオードを接続）

３．鉱物検波ダイオードの実験例

大きな「黄鉄鉱」検波ダイオード

小さな「黄鉄鉱」検波ダイオード

大きな「方鉛鉱」検波ダイオード

小さな「方鉛鉱」検波ダイオード

「黄銅鉱」検波ダイオード

「磁鉄鉱」検波ダイオード

「シリコン」検波ダイオード ・入手はアルミニウム鋳物業者，鉱石標本業者など。 ・比較データは持っていないが最高性能と考えている。

※シリコンといってもいろいろあります。私が用いたのは，石英を還元しただけの段階の粗製シリコンです。このままでも，アルミニウム鋳物の添加物として利用されるそうです。私は，そのルートから入手しました。半導体製造に用いるためには，不純物を取り除いてten9やeleven9といった高純度の結晶にします（更に微量のドーピングをします）。こうして作ったインゴットやウェハーでも試しましたが，もちろん検波ダイオードとして作動しました。

検波ダイオードとして作動した鉱石例 Ａ「シリコン◎」，  Ｂ「方鉛鉱○」，  Ｃ「黄鉄鉱◎」，  Ｄ「磁硫鉄鉱○」 Ｅ「黄銅鉱○」，  Ｆ「斑銅鉱○」，  Ｇ「磁鉄鉱○」，  Ｈ「閃亜鉛鉱△」 （  性能高◎⇔○⇔△性能低：評価は主観的なもの  ）

参考：市販の鉱石検波ダイオードの構造 貴重品ですが，側面を切り取りました。 方鉛鉱のかけらがバネで押さえてあります。

「錆びた10円硬貨」検波ダイオード 丁寧に探すと検波ダイオードとなる部分が見つかります。

※他にも，検波ダイオードとして機能する素材が，身近でいろいろ見つかります。探してみましょう。
