減災協達人塾に参加して

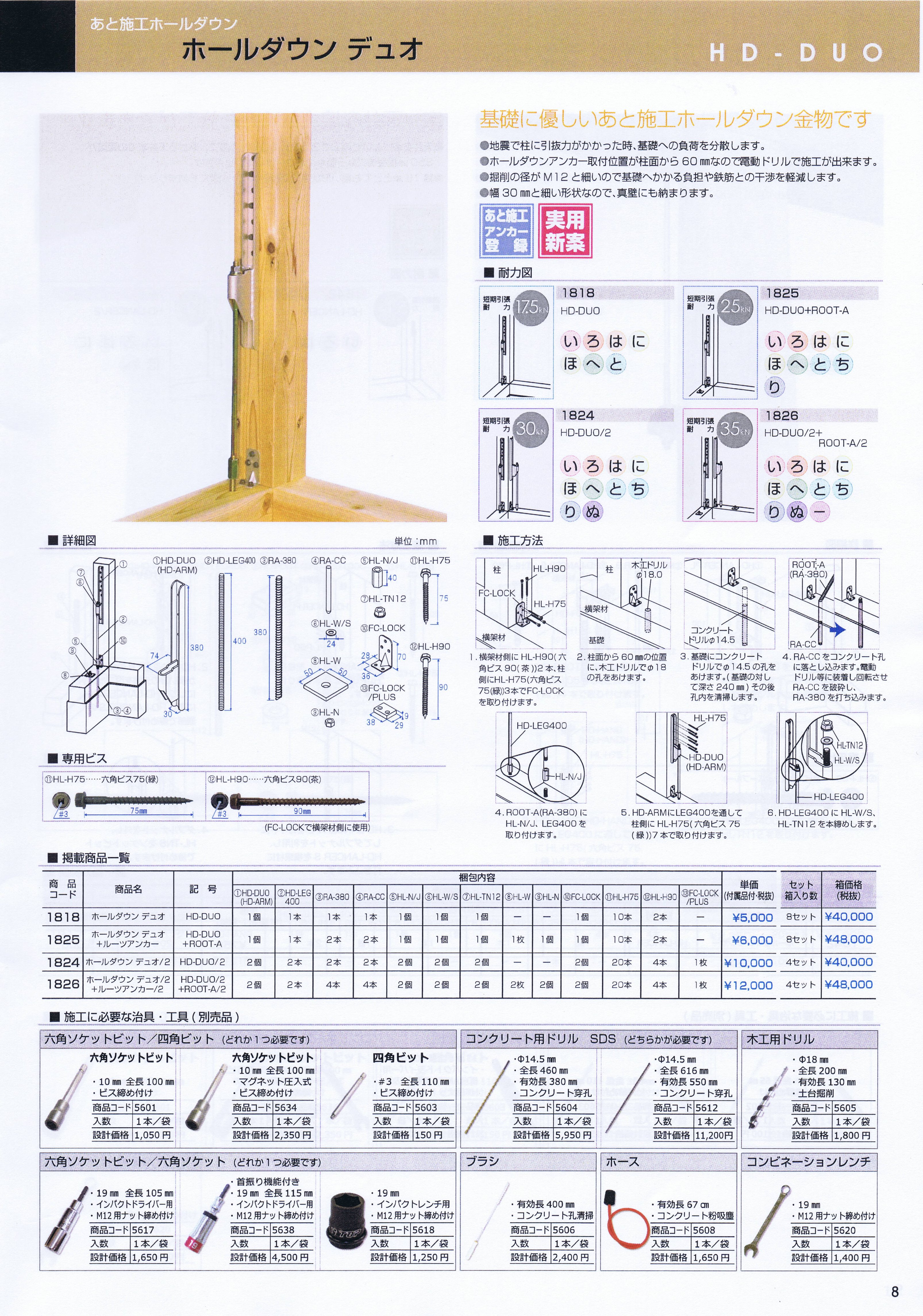

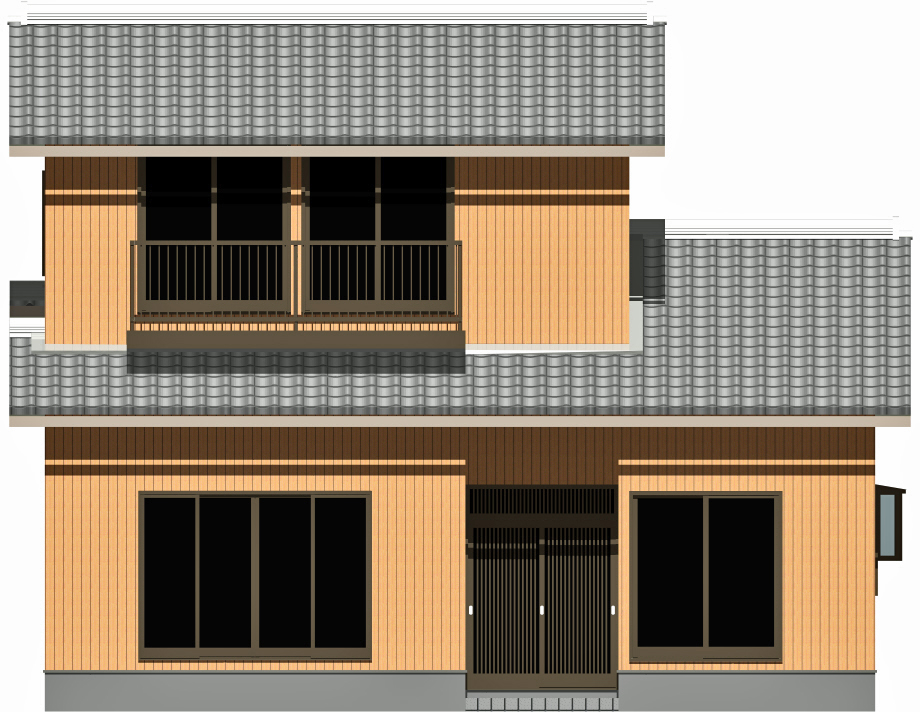

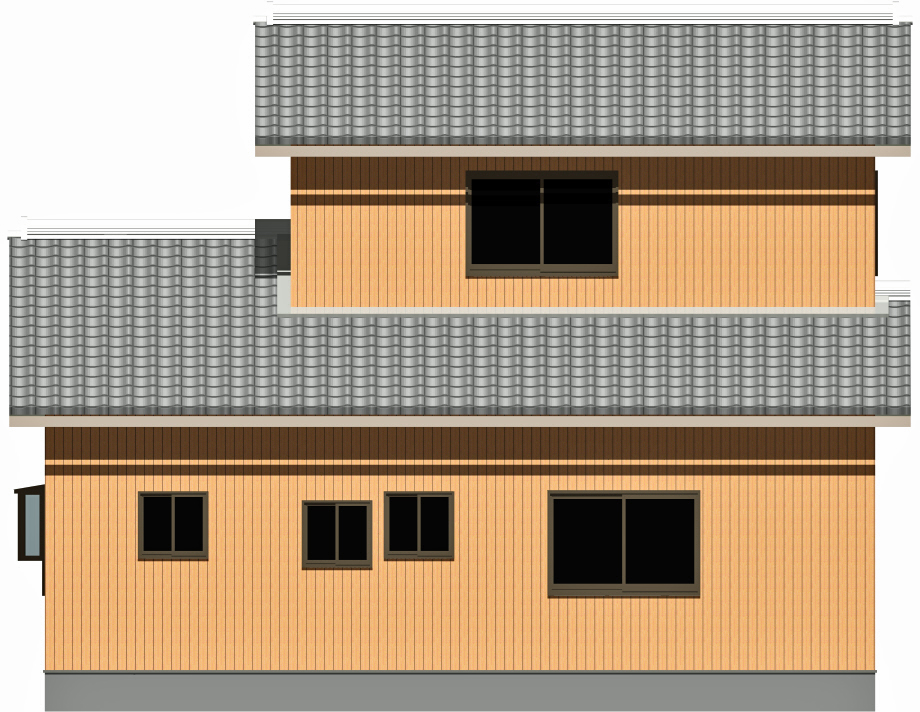

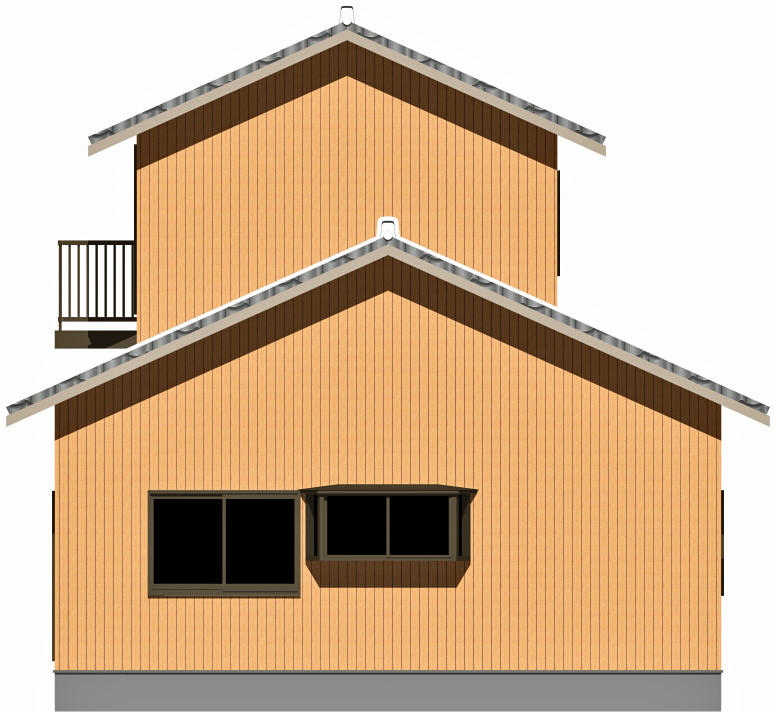

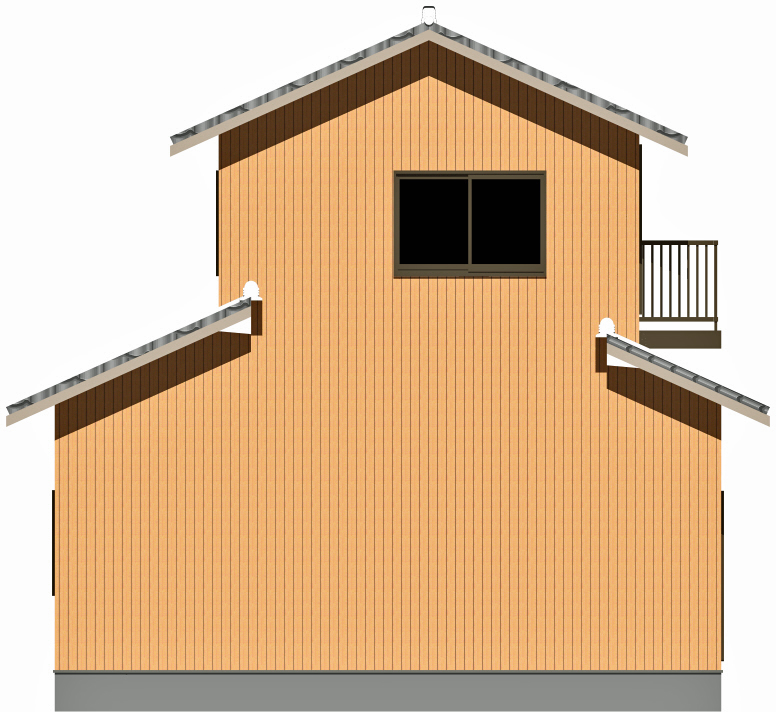

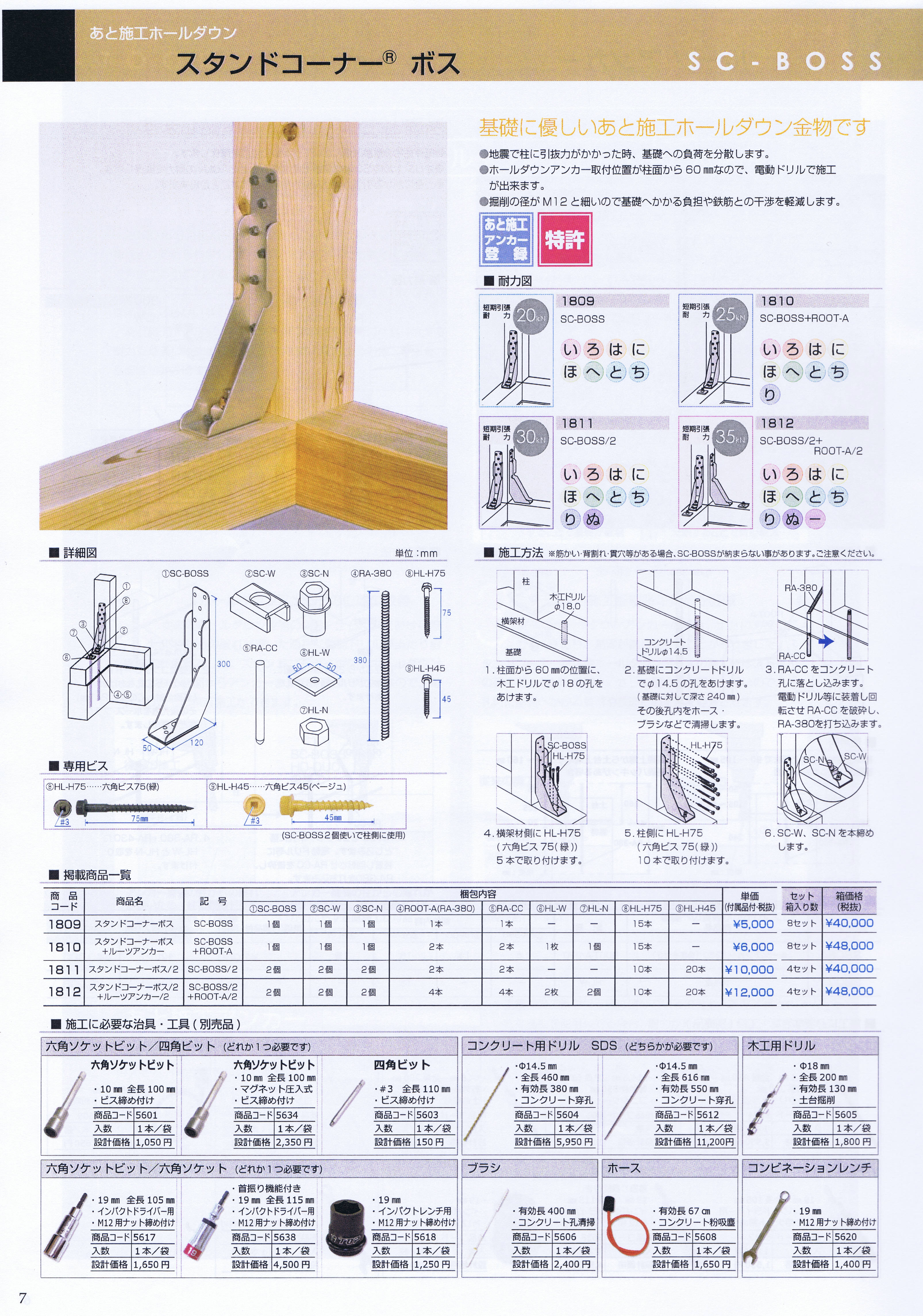

１１月１，２日と達人塾に参加して、その中で出された課題を補強計画してみました。課題は田辺仕様に変更しています。参考になればと思いアップします。 現況図　１階現況図　２階現況図　南立面図　東立面図　北立面図　西立面図 診断および補強計算書（ホームズ君耐震診断Pro）のデーター。zipファイルですので、解凍して下さい。 　　　　　　　　　　　　　　　　　　　　　　　　　　２Ｘ　　２Ｙ　　１Ｘ　　１Ｙ 　　現況診断評点　Wee 同等　　　　　　　　　　　　　0.58　　0.64　　0.27　　0.39 　　現況診断評点　精算法・偏心率・Ｎ値計算に対応　　0.62　　0.51　　0.46　　0.64 　　補強計画評点　一般診断法　　　　　　　　　　　　1.08　　0.99　　0.86　　0.82 　　　　　　　　　精密診断法１　必要耐力表による　　1.12　　1.05　　0.90　　0.87 　　　　　　　　　　　　　　　　施行令荷重による　　1.11　　1.04　　1.04　　1.00 　※同じ補強計画なのに、診断方法によって0.82の評点が1.00になりました。 補強計画図　　１階耐震要素図　２階耐震要素図 採用補強工法　A-213　A-335　A-435 ＭＧ業務での見積もり　単価は減災協『木造住宅低コスト耐震補強の手引き(平成２９年度版)』 　　　　　　　　　　　202頁からのコスト評価の５０％としています。 参考見積書　現在１社のみ見積書が提出されました。今後提出されれば追加アップします。 　　　　　　Ａ社　Ｂ社　Ｃ社　Ｄ社 それから達人塾で紹介されていた、あと施工柱金物もアップします。(株)住宅構造研究所の製品です。 　ホールダウンランサー　　　（は）対応 　ホールダウンハング　　　　（と）対応 　ホールダウンデュオ　　　　（と）対応 　スタンダードコーナーボス　（ち）対応 　　　　　　　　　　　　(一社)和歌山県建築士会　耐震診断・判定委員会　委員長　柳川廣美
