耐力壁の破壊〜加力試験
試験体1
引張り筋交いの端部が2〜3mm程度浮上がり、筋交いプレートを設置している釘による割裂発生
押し加力1/30rad
荷重20kn
押し加力変位1/60rad
荷重40kn
押し加力変位1/150rad
実験の概要
(抜粋事例)
試験体2

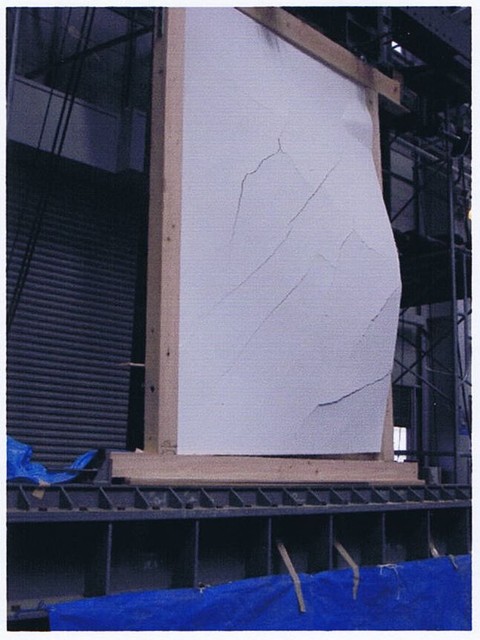

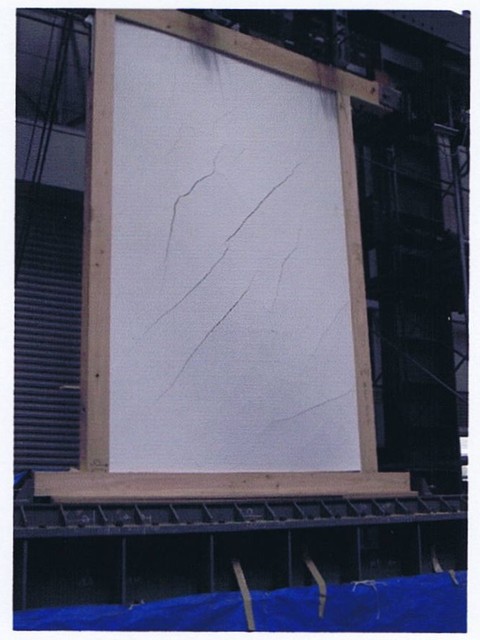

木ずり(斜め打ち)両面
中塗り土+漆喰壁

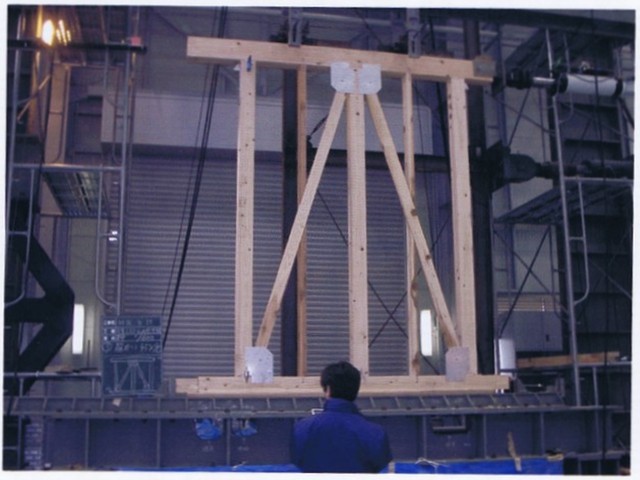

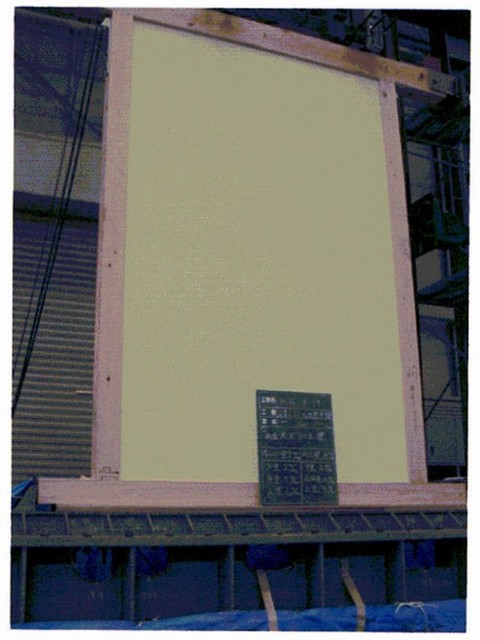

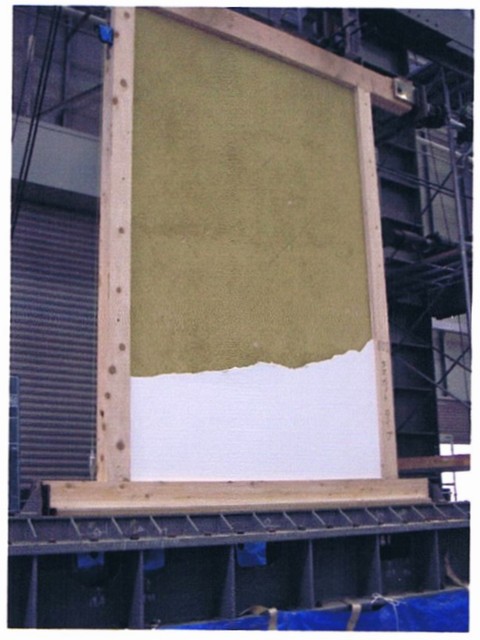

弊社の所属する某組織において、2003年度大阪府岸和田市の近畿職業能力開発大学校にて5本の試験体による実用化に向けた性能評価実験時の写真です。
土壁塗りを基本とし、乾式面材下地とした。 乾式工法の面材等と組合せて、表面仕上げは土壁とし、法的には面材等で必要壁量を確保する。
実験でその性能を確認することとしたものである。
半割り筋交いタイプ

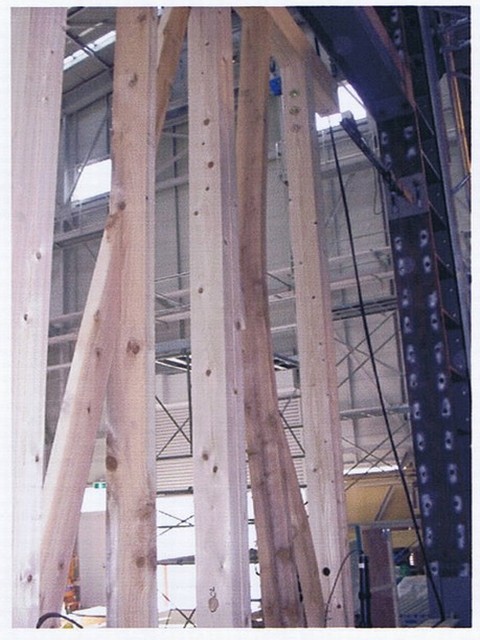

押し加力変位1/20rad 圧縮筋交いの座屈と引張り筋交いの割裂破壊
荷重28kn⇒24kn
引き加力変位1/15rad
圧縮筋交いは座屈せずに、突き上げ突き下しによる横架材へのめり込み破壊が起きた。
荷重21kn
押し加力変位1/100rad
荷重約16kn
試験体3

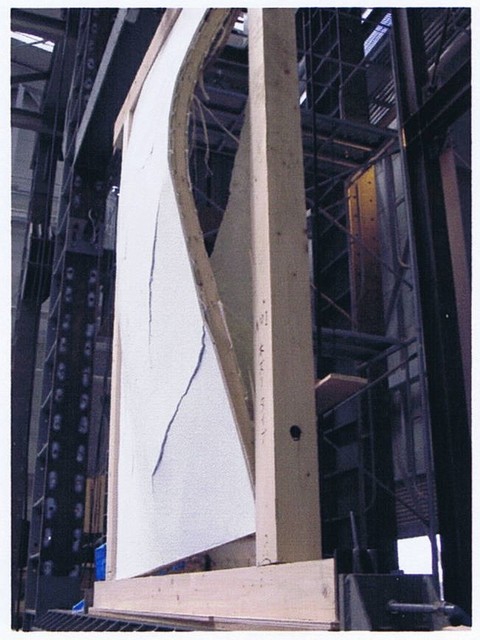

押し加力変位1/30rad 圧縮側筋交いの面外はらみ、間柱が面外座屈発生
荷重28kn 急激な耐力低下による破壊モードである。
押し加力変位1/150rad 荷重21kn
引き加力変位1/15rad
大変形状態であるが直ぐに倒壊が起きる状態ではない

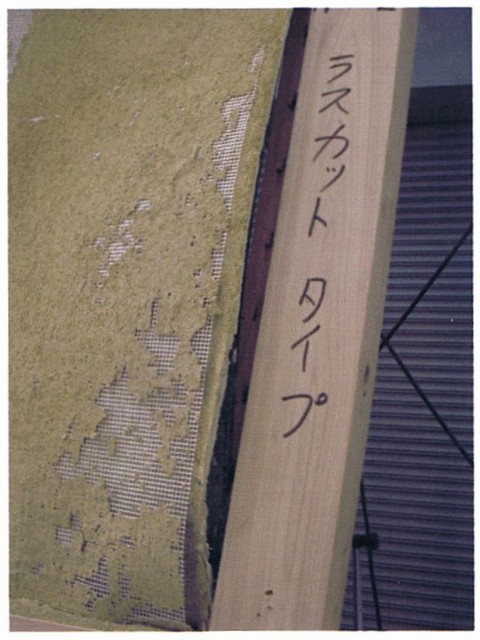

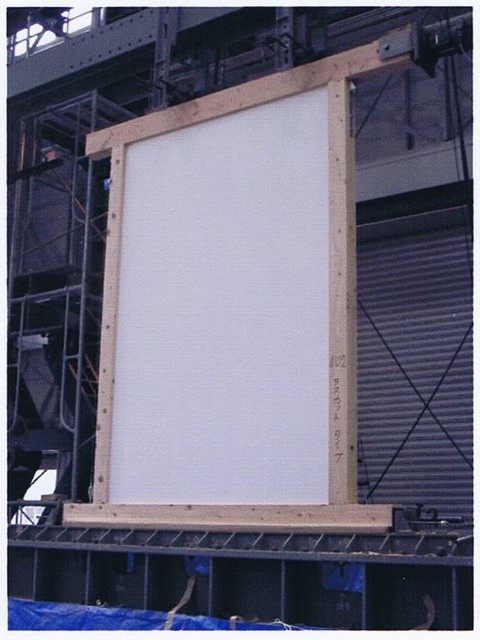

ラスカット(構造用合板片面)下地
中塗り土+漆喰壁
