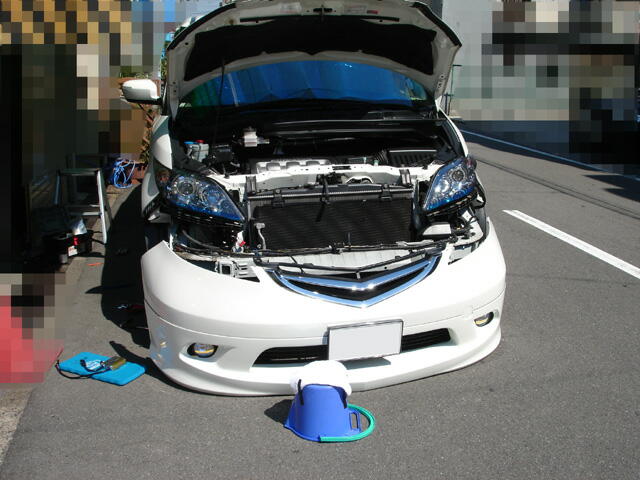

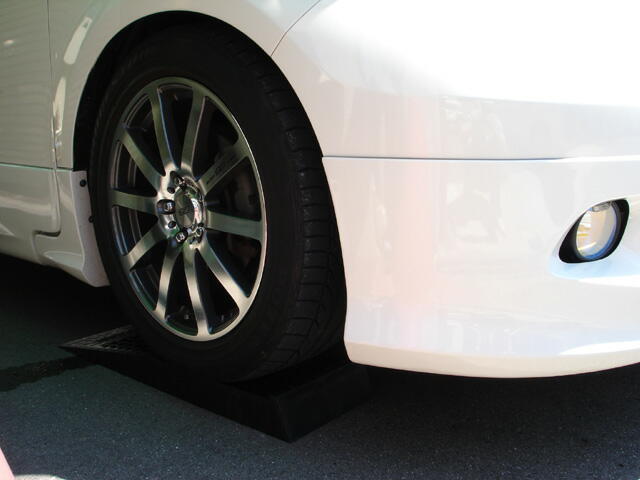

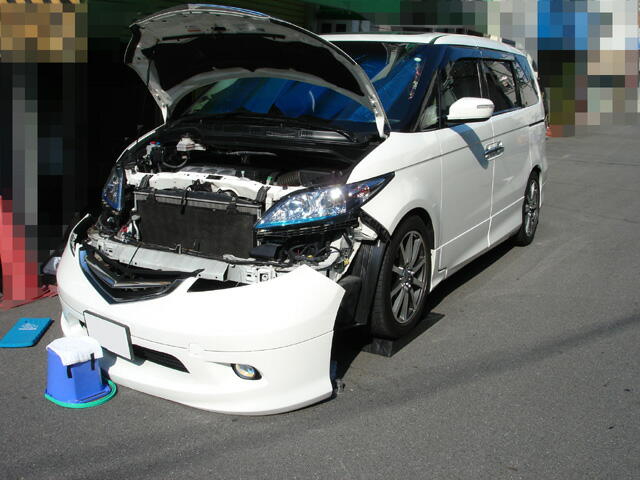

車高を低くしたので作業し易いようにスロープに乗り上げます。コレ便利です。バンパーばきばき外していきます（手順はコチラ） |
|
|
|
|
|
|
|
|
|
|

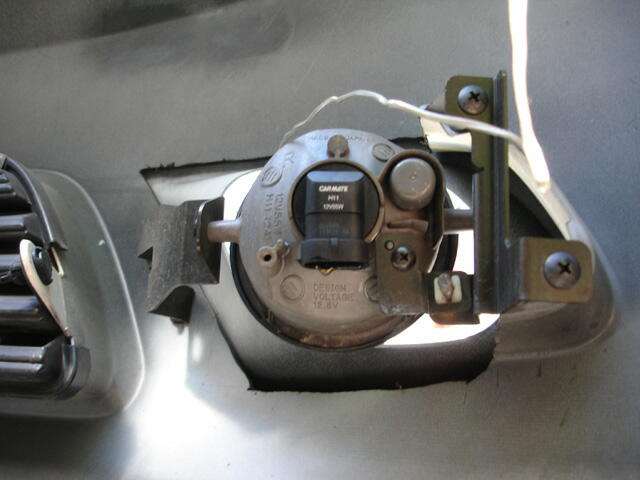

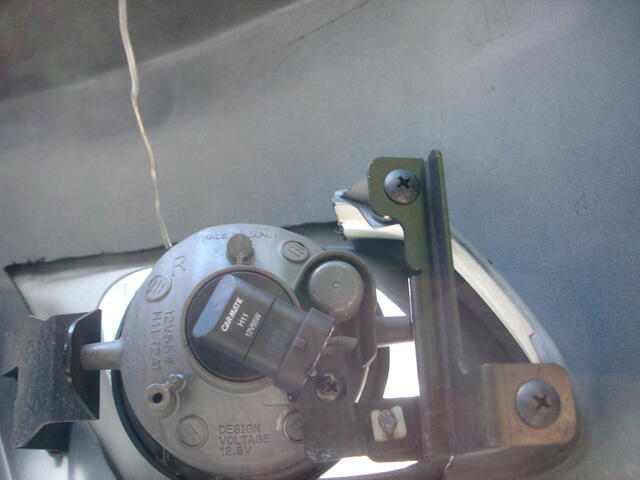

写真１枚目は接続カプラを抜いた状態です。反時計回りに回します。（２枚目の写真）これで抜き取れます。 |
|
|
|
|
|
|
|
|
|
|

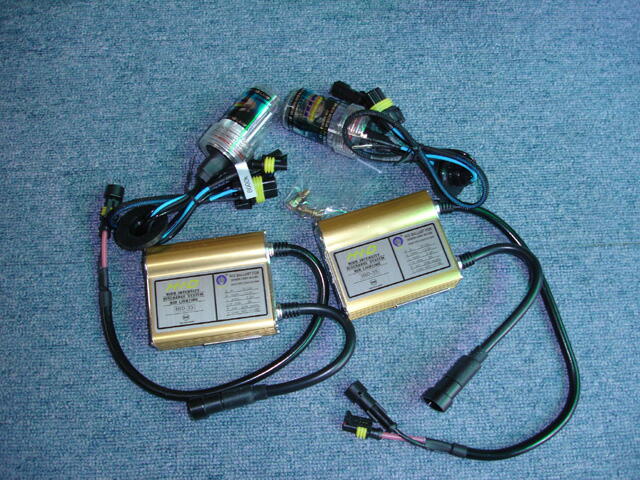

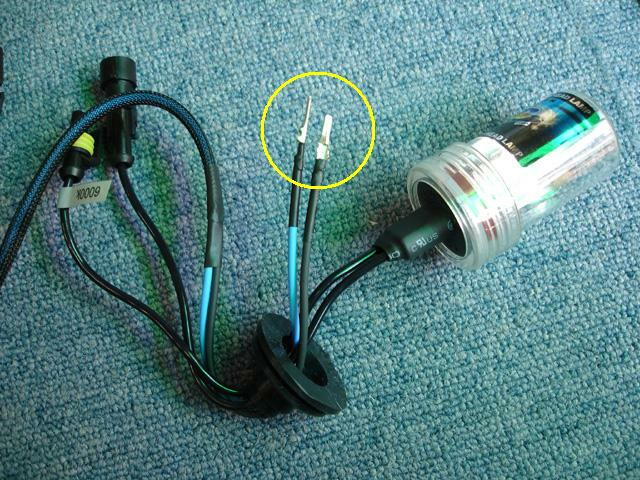

今回使用したＨＩＤバルブです。明るさは車検対応６０００Ｋです。購入はヤフオクで、価格は￥１５０００。海外製ではなく日本製です |
|
|
|
|
|
|
|
|
|
|

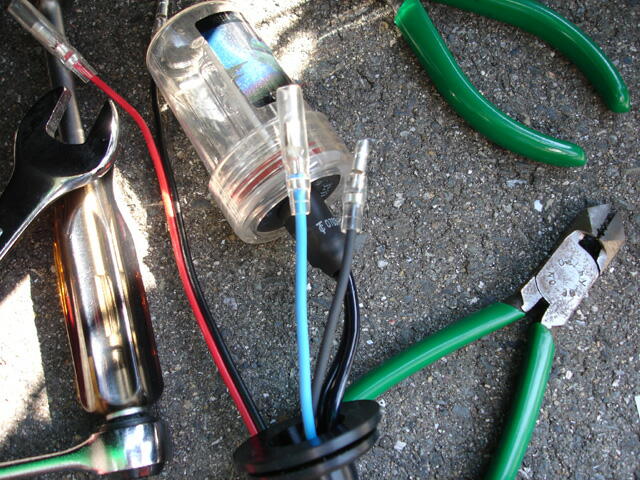

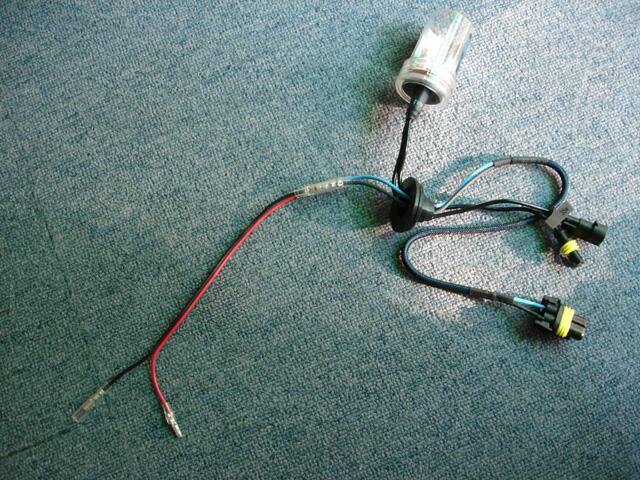

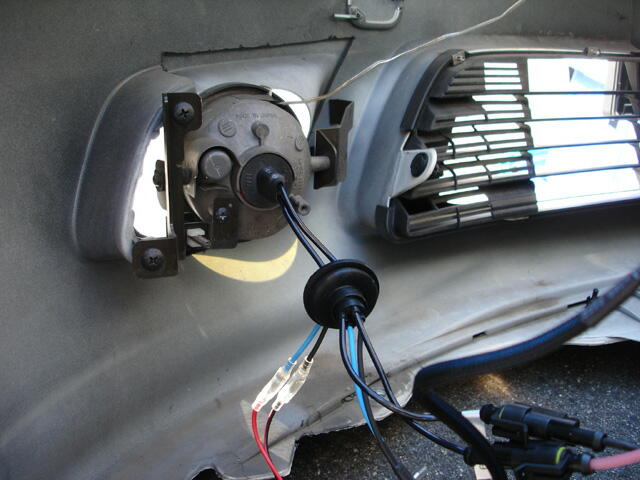

電源線が写真黄丸の平型端子になってましたので、使いにくいので普通のギボシ端子に交換しました。線が少し短い気がしたので念の為、延長線を作成しておきました。青線がプラスです。 |
|
|
|
|
|
|
|
|
|

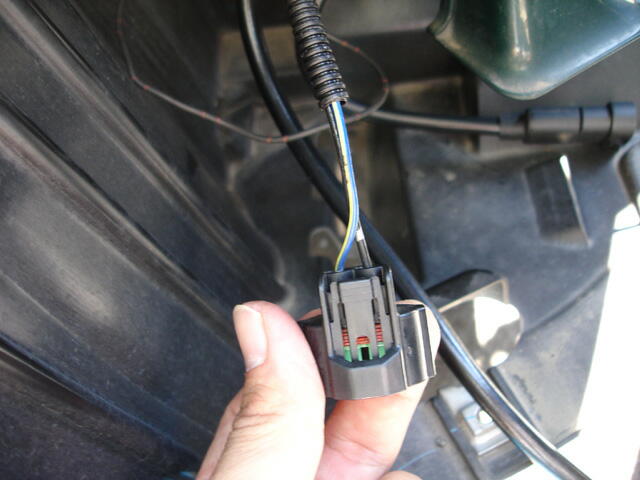

純正フォグの電源はカプラオンになってます。青/黄がプラス線です。（写真１枚目）

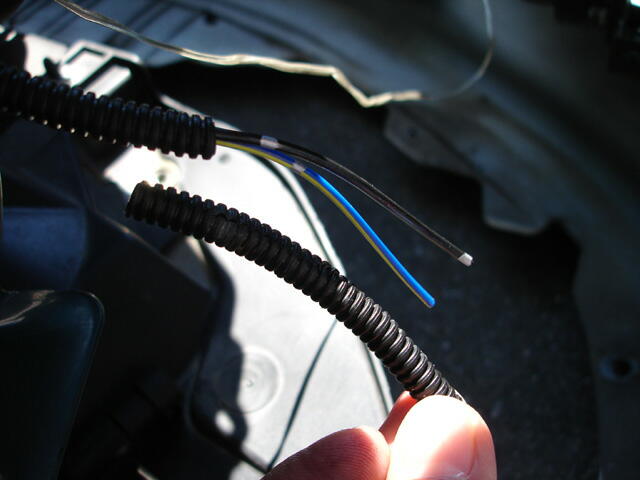

このままでは接続できませんので切ります。何かあった時に元に戻せるようカプラ側の線を少し長くしてカット。コルゲートチューブもカット（写真２枚目）

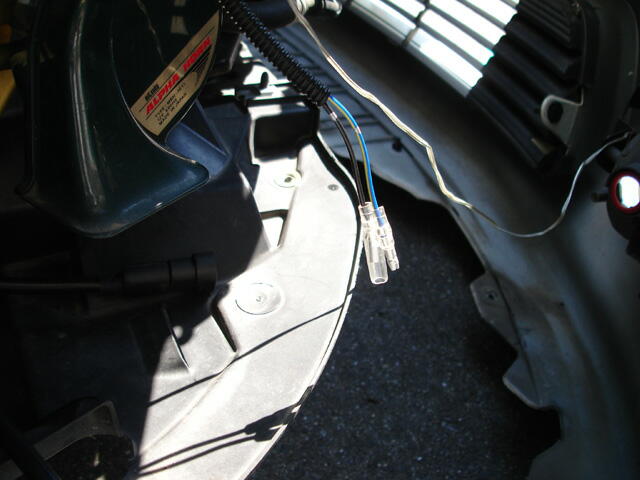

切断したところにギボシ端子をつけます（写真３） |
|
|
|
|
|
|
|
|
|
|

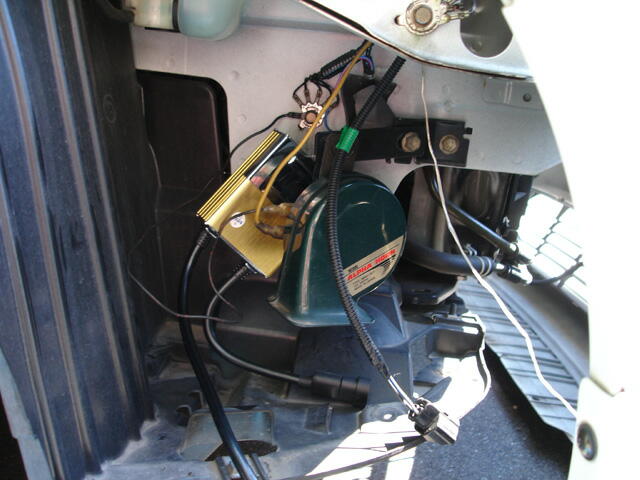

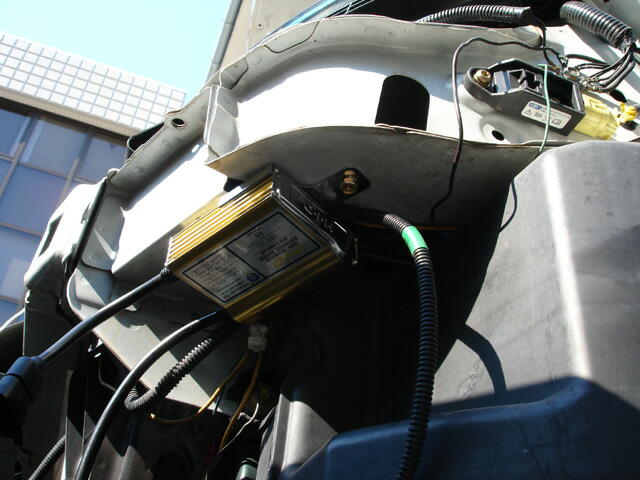

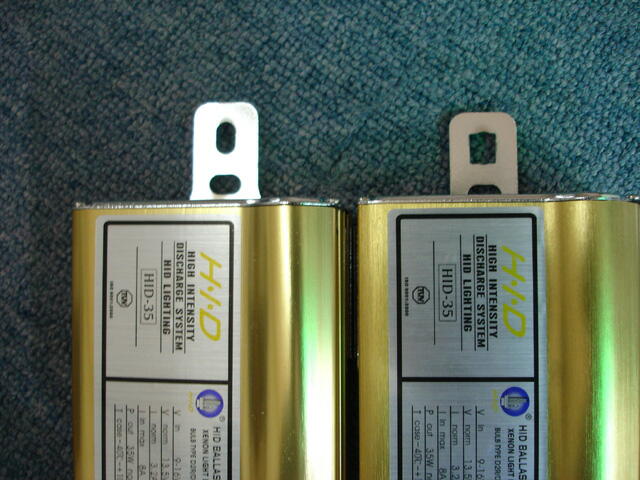

これが以外に厄介。どこに固定するか悩みます。ホーンを付けているステーに取り付けました。（ビスがでかくバラスト側の穴に入りませんでしたのでヤスリで削り穴を広げました）写真１枚目右側。 |
|
|
|
|
|
|
|
|
|
最初は１枚目写真の箇所に固定したのですが、バンパーをつけるとフォグ本体と干渉してしまいました。

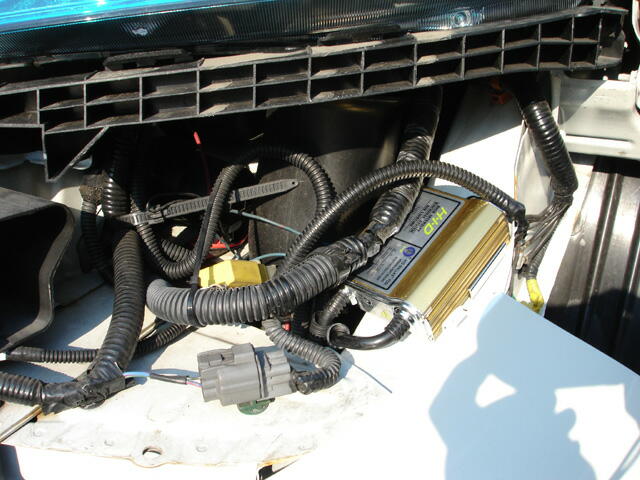

どこに付けるか悩んで写真２枚目の箇所に半ば強引に固定。 |
|
|
|
|
|
|
|
|
|
|
|
|
|

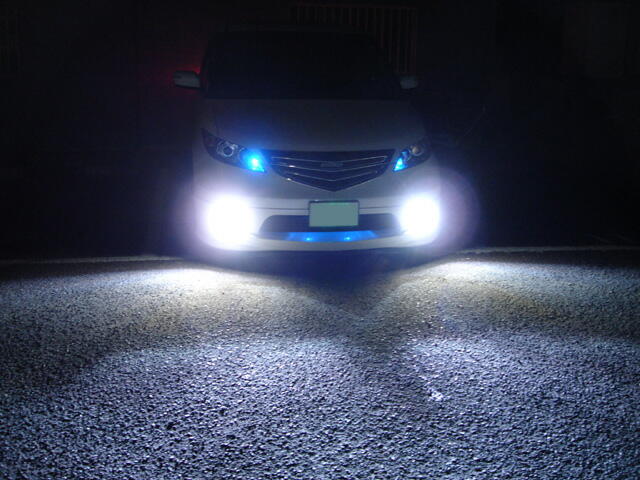

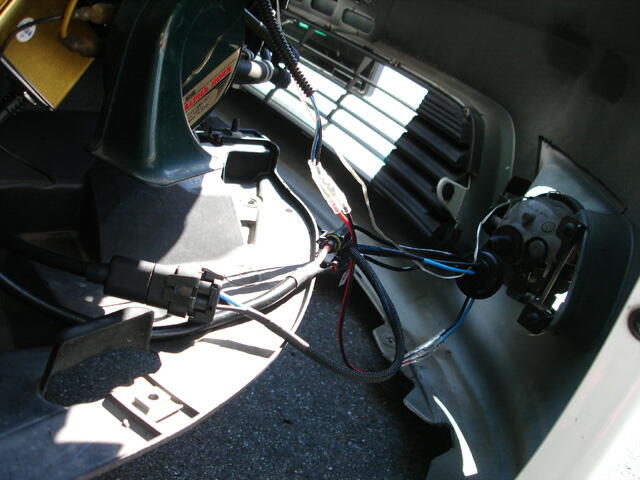

バンパーを戻す前に点灯と干渉がないかチェックです。何も無ければバンパーを戻して終了。 |
|
|
|
|
|
|
|
|
|
