製作機材を紹介致します

＜製作機材の内容＞

１．製作マニュアル　---　参考文献を購入します

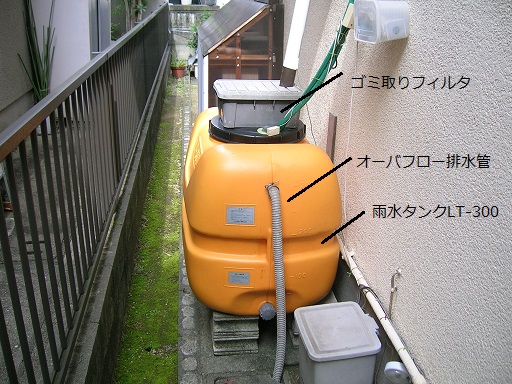

２．貯水タンク ---　自作も可能ですが,
市販品を購入して改造するほうが簡単です
市販品300型リットルLT-300　　500リットル型LT-500

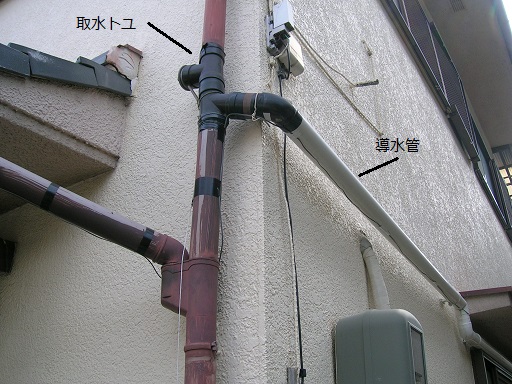

３．取水トユ　---　参考文献のように自作します

４．ゴミ取りフィルタ　---　参考文献のように自作します

５．トイレタンクセンサ　---　参考文献のように自作できますが、

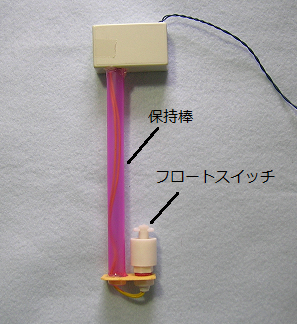

写真のフロート式水位センサを使って自作もできます

６．給水ポンプ　---　市販のバスポンプDC12Vを使用します

７．導水管　---　参考文献のように自作します

８．貯水タンクセンサ　---　トイレタンクセンサと同様に自作します
貯水タンクの水量を外から確認する方法として＞＞
大きなスーパーボールと小さなスーパーボールを 長さ約70cmの
釣り糸で接続し、大きなスーパーボールをタンク内に沈め、
小さなスーパーボールを タンク外に出しておくと、
タンク内の水位が外部から分かります　

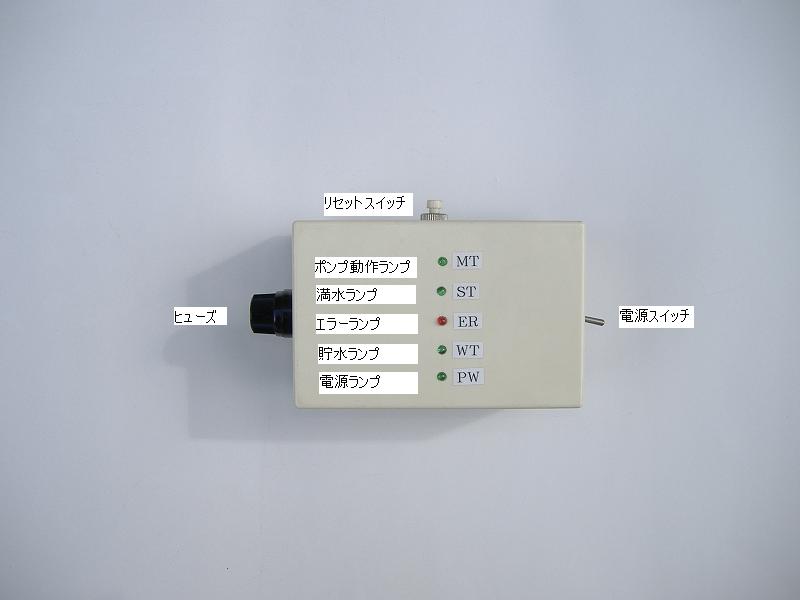

９．コントローラ 　---　自作が難しい場合、問い合わせください

１０．太陽電池とバッテリユニット　---　参考文献のように自作します

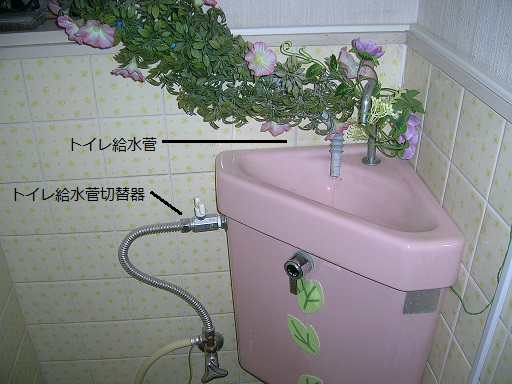

１１．トイレ給水管　---　写真のように自作します

１２．.トイレ給水切り替え器　---　写真のように自作します

１３．各種小物材料、ねじ、接着剤等
