小動物撃退装置
動作説明
小動物を撃退する装置を作ってみました。安価で簡単な電子回路と100円均一商品を使用します。小動物を焦電センサで検知して警告音を鳴らします。人間でもびっくりするほど大きな音が鳴ります。
回路図
このファイルを参照ください
部品の説明
PICマイコン12f1822、

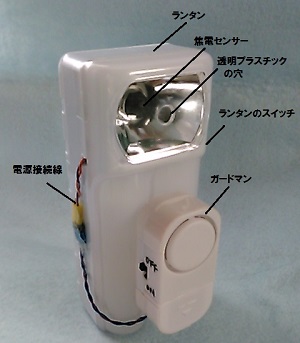

感人センサー(NAPION)、警告ブザー”ガードマン”(100均)、ランタンランプ(100均)
感人センサーの感知範囲を制限する場合は、前面の透明プラスチックの窓に穴を開けて感知角度を調整します。
マイコンプログラム
nap9org.hex ファイルをダウンロードして使用してください
nap9org.lzh プロジェクトファイを参照ください(MPLAB V8.86 HI-TECH V9.8)
本サイトに掲載した内容により発生した損害の責任は負いませんので悪しからず
