トレーニングゲーム

123

動作説明

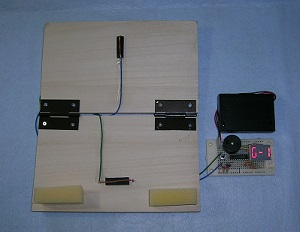

トレーニング機能を持ったゲームの工作です。操作盤を素早くテンポ良く押してその速さを競います。手や足で操作します。①最初にゲーム１とゲーム２をスイッチを押して選択します。

②ゲーム１は、GOが表示されたら素早く１００回まで押す時間を競います。ゲーム２は素早くテンポ良く１００回まで押す時間を競います。テンポが乱れると回数の進みが遅くなります。詳細は、training.doc を参照してください。

回路図と実装図

training.pdf　ファイルを参照ください
training.ｗｍｆ　ファイルを参照ください

主要部品の説明

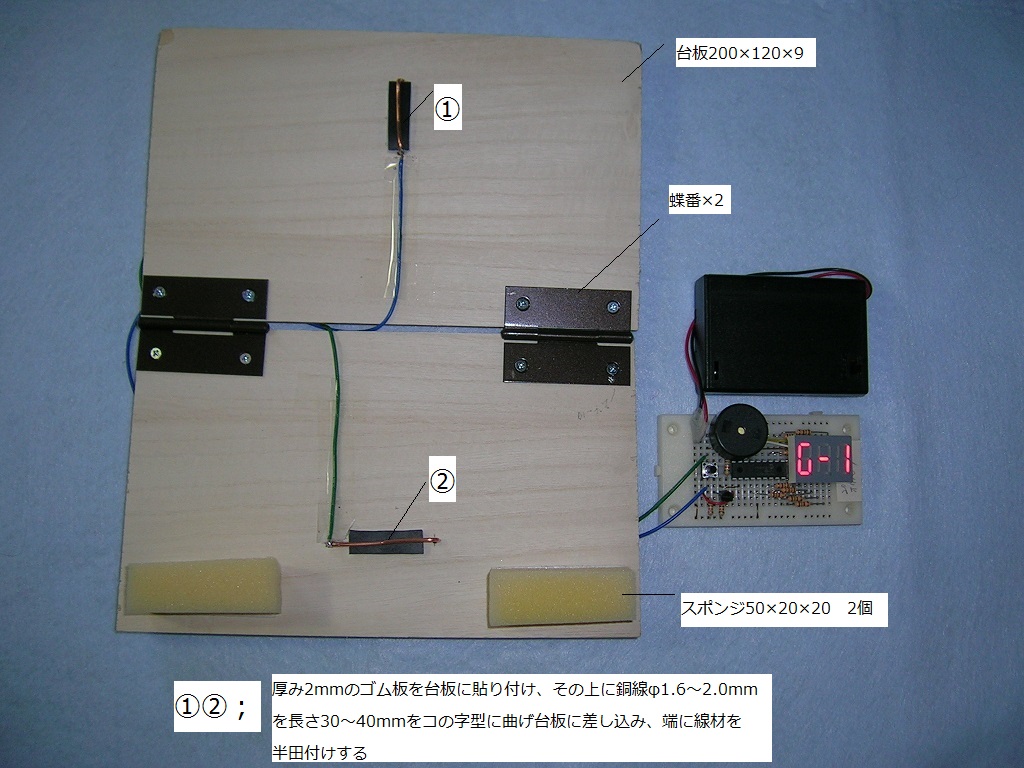

PICマイコン16F1827、2SC型トランジスタ、圧電スピーカPKM22、タクトスイッチ、単3電池2本ケース、3ケタ７セグC-533R、ブレッドボードEIC-301、操作板(sousaban.ｊｐｇ参照）

マイコンプログラム

このhexファイル　をダウンロードして使用してください
