スコアカウンター

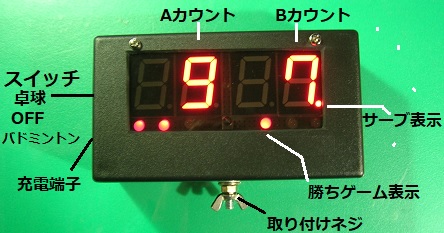

動作説明
① 卓球とバドミントンのゲームのカウント数を表示するカウンターです。
② 赤外線リモコンを使って操作します。
③ 卓球とバドミントンは最初にスイッチで選択します。
④ ゲームをしながらリモコンを操作してもよいし、カウントする別の人が操作してもよいです。
回路図
このファイルを参照ください
主要部品の説明
PICマイコン16F873、カソードコモン7セグLED、オプトサプライリモコン送信機、赤外線受信ユニット、
電池ケース単3又は単4×4本用、NI-MH単3又は単4×4本、詳細はこの部品表を参照してください。
本体は、ホルダーを使ってネットの支柱に差し込みます。又はスマホホルダーを使っても可能です。
マイコンプログラム
このhexファイル をダウンロードして使用してください
このプロジェクトファイルを参照ください(MPLAB X IDE V2.26 XC8 V1.33)
本サイトに掲載した内容により発生した損害の責任は負いませんので悪しからず
