製作の趣旨
　ＰＩＣの開発ツールとして、ＭＰＬＡＢを使用し、ＩＣＳＰ以外はＰＩＣ ＳＴＡＲＴ ＰＬＵＳを使用してきましたが、ＭＰＬＡＢ Ｘ になってからは　ＰＩＣ ＳＴＡＲＴ ＰＬＵＳはサポートされていません。ＰＩＣ ＫＩＴ３を推奨しているようですが、ＰＩＣ ＫＩＴ２は残念ながら使えないことが多いです。基板がＩＣＳＰに対応していればいいのですが、必ずしもそうできない場合もあります。
そこでＩＣＤ３にゼロプレッシャーソケットを接続してＰＩＣにプログラミングする簡単な治具を作ることにしました。
基本はゼロプレッシャーソケットを使うことなのですが、すべてのＰＩＣに対応するわけではありません。ＶＰＰ，ＶＤＤ，ＶＳＳ，ＰＧＤ，ＰＧＣが１８ＰＩＮ，２４ＰＩＮのＰＩＣによってＰＩＮアサインが異なっているからですが使用頻度の高い１８ＰＩＮに対応するようにしました。そのうえで、下記の仕様としました。
�@ＩＣＤ３がＶＤＤラインの電圧を検出できないと動作しないので電源を接続します。
�A使用するソケットは１８ＰＩＮとします。
�BＩＣＤ３と基板の接続は次のようになります。
　　ＩＣＤ３のＰＩＮアサイン　　１８ＰＩＮ＿ＰＩＣのＰＩＮアサイン
　　１　ＶＰＰ／ＭＣＬＲ　　　　　　　　４
　　２　ＶＤＤ　　　　　　　　　　　　１４
　　３　ＶＳＳ　　　　　　　　　　　　 ５
　　４　ＰＧＤ　　　　　　　　　　　 １３
　　５　ＰＧＣ　　　　　　　　　　　 １２

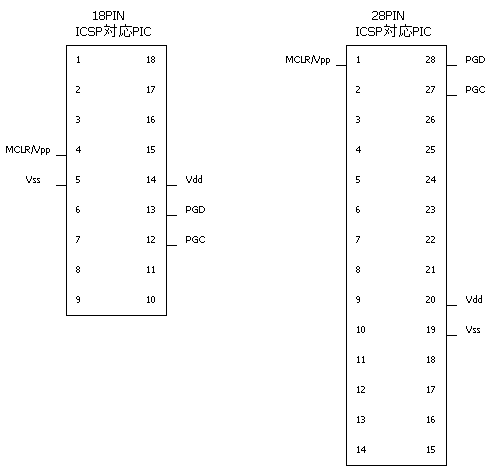

１８ＰＩＮと２８ＰＩＮのＰＩＣのＰＩＮアサインは下図のように全く異なりますので、スイッチで切換えたとして、不測の事態を避けるため１８ＰＩＮに限定しました。

ＰＩＣを始めた頃はパラレルポート接続のキットを組んで使用していました。

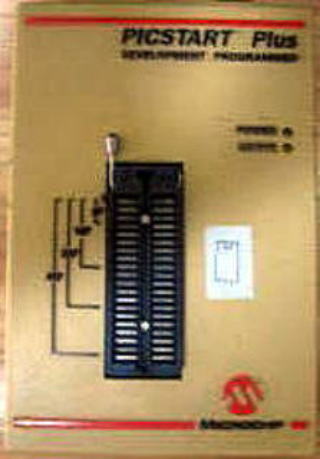

その後、ＡＫＩ−ＰＩＣプログラマも使用しましたが、一番扱いやすく、書込みエラーのないのがＰＩＣ ＳＴＡＲＴ ＰＬＵＳでした。純正だから当然とは思いますが。





ファームウエアはＰＩＣ１７Ｃ４４から数えて4代目?です。





ファームウエアの入ったＰＩＣ１７Ｃ４４をＦｌａｓｈ upgrade module UK003010に替え現在に至っています。


このＰＩＣ１８Ｆ６７２０搭載のアップグレードキットですが、今のものは2代目です。最初のものはＰＩＣの逆刺しで潰れてしまいました。

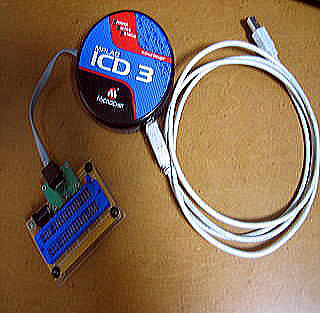

　組立完了後、早速、試験的にＰＩＣ１６Ｆ６４８Ａをソケットに挿入し、最初は電源を接続せずＭＰＬＡＢのＰｒｏｇｒａｍｍｅｒでＭＰＬＡＢ ＩＣＤ３を選択すると「ＩＣＤ３ Ｅｒｒ００４５ you must connect to a target device to use MPLAB ICD3」とメッセージが出ましたので、ＤＣ電源を加えるとＰＩＣ IDの認識メッセージが出たあとプログラミングが無事終了しました。
これでＩＣＤ３を用いたゼロプレッシャーでの使い方ができますが、ＰＩＣ ＳＴＡＲＴ ＰＬＵＳには長年お世話になりました。

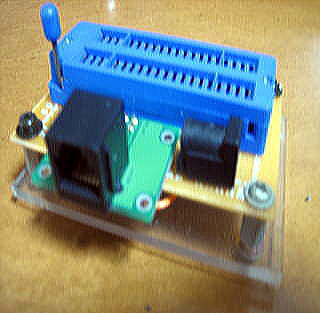

写真のソケットは２８ＰＩＮ用ですが、配線は上記の１８ＰＩＮ用配線です。

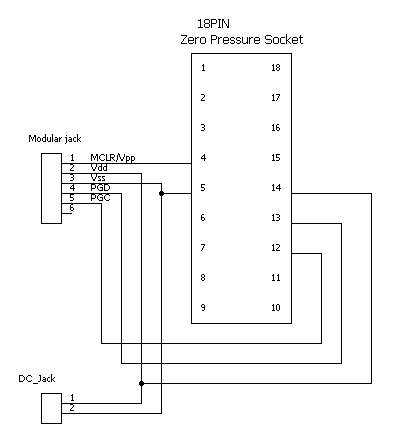

回路図は下記になります。
電源の接続はＰＩＣの種類により電源電圧が異なる場合があるので、ＡＣアダプタの電圧の種類に対応するために、最もポピュラーな５．５mmセンタープラスのＤＣジャックにしました。
